5 - 53 ﾌｯﾄﾌﾟﾘﾝﾄ の大きさ ﾌｯﾄﾌﾟﾘﾝﾄ の長さと幅を入力します。 長さ 幅 ﾘｰﾄﾞ 基板 ﾄﾚｰﾗﾝｽ ﾌｯﾄﾌﾟﾘﾝﾄ の大きさ( 幅、長さ) の許容範囲を設定します。 ﾎﾞｰﾙ 検査−直径, 面積 ,ﾎﾞｰﾙ有 無, 直径平均 検査の対象にする項目の ﾁｪｯｸﾎﾞｯｸｽを ﾁｪｯｸ する。 ﾁｪｯｸ の対象となった ﾁｪｯｸ 項目の検査比率を設定します。 ﾏｰｸID ﾏ ｰ ｸ 形状に合わせて、形状I D を設…
5 -
52
Ｌ
ＬＬ
Ｌ
Ｗ
ＷＷ
Ｗ
Ｌ
ＬＬ
Ｌ
Ｗ
ＷＷ
Ｗ
Ｌ
ＬＬ
Ｌ
Ｗ
ＷＷ
Ｗ

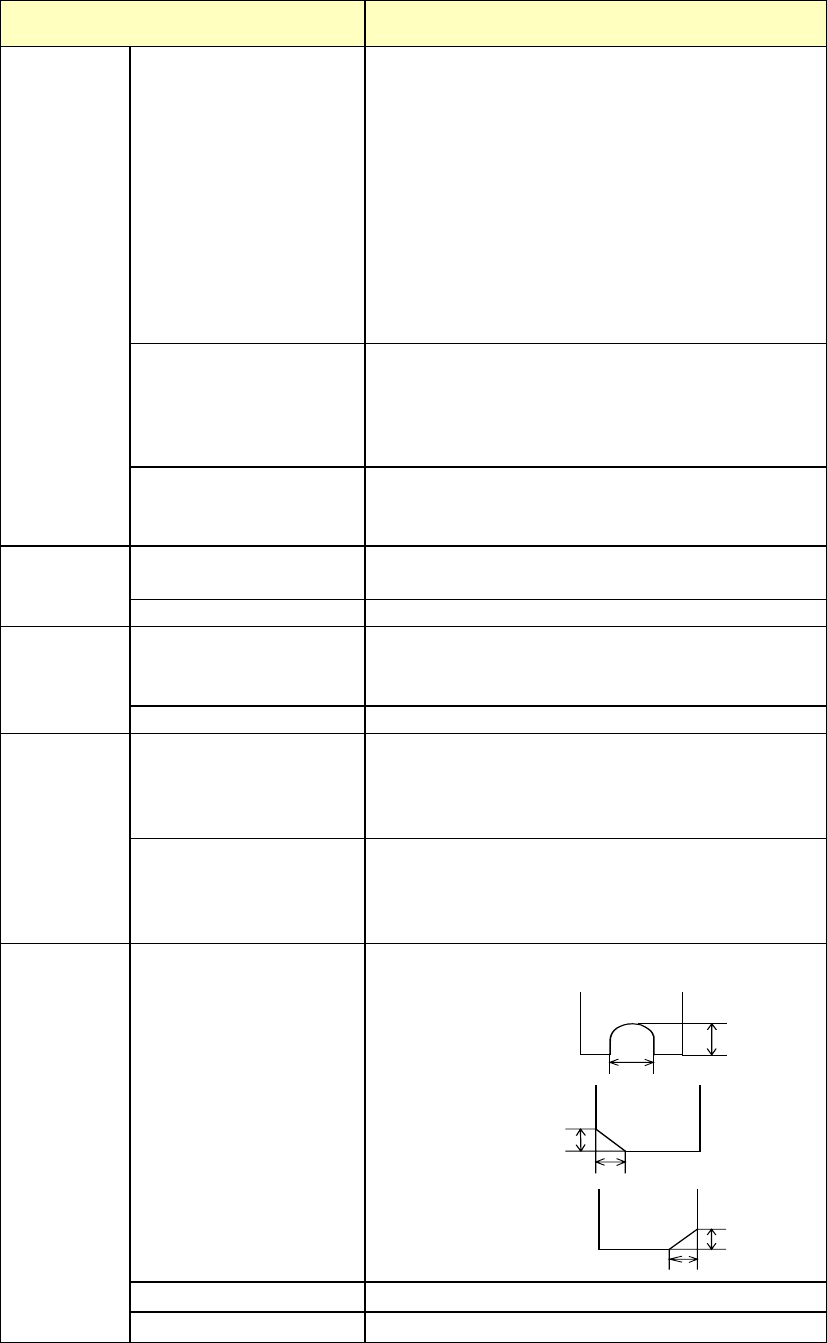

● 設定項目の詳細
項 目 設定する内容
種類 次のﾃﾞｰﾀからｴﾚﾒﾝﾄ種類を選択します。
１Ｄ
・アウタリード(TOPVIEW基準)
・ インナリード(TOPVIEW基準)
１Ｄ及び２Ｄ
・ ボール(BOTTOMVIEW基準)
・ ランド(BOTTOMVIEW基準)
・ カラム(BOTTOMVIEW基準)
ポイント
・ マーク(BOTTOMVIEW基準)
・ 辺(TOPVIEW基準)
・ コーナー(TOPVIEW基準)
基準位置
（現在はエレメント種類
により固定です）
ｴﾚﾒﾝﾄの基準となる位置を次から選択します。
・ ｴﾚﾒﾝﾄの中心(ﾎﾞｰﾙ、ﾗﾝﾄﾞ、ﾏｰｸ、非干渉)
・ 下面の中心(ｱｳﾀｰﾘｰﾄﾞ、ｲﾝﾅｰﾘｰﾄﾞ、辺)
（ﾘｰﾄﾞ選択）
・ 左下の位置(ｺｰﾅｰ)
ｴﾚﾒﾝﾄ
ｴﾚﾒﾝﾄ極性 ｴﾚﾒﾝﾄの明るさを選択します
・ ｴﾚﾒﾝﾄが明るい
・ ｴﾚﾒﾝﾄが暗い
X,Y,Z,θ エレメントグループで規定した座標から更にオフセッ
トがかかる場合に設定します。（未使用）
ｵﾌｾｯﾄ
ﾄﾚｰﾗﾝｽ ｵﾌｾｯﾄの許容範囲を設定します。
（未使用）
大きさ ｴﾚﾒﾝﾄの大きさを入力します。
ﾘｰﾄﾞ寸法を入力します。
・ Ｘが幅、Ｙが長さ
ｴﾚﾒﾝﾄｻｲｽﾞ
ﾄﾚｰﾗﾝｽ 大きさの許容範囲を設定します。（未使用）
ﾌﾟﾛﾌｧｲﾙ ﾘｰﾄﾞの種類を設定します。
・ フラットリード
・ ガルウイングリード
・ Ｊベンドリード
ﾘｰﾄﾞ/Jﾘｰﾄﾞ
ｺｰﾃｨﾝｸﾞ ﾘｰﾄﾞのｺｰﾃｨﾝｸﾞ
・ ベア（めっきなし）
・ 金めっき
・ はんだメッキ
ｶｯﾄ形状 ﾘｰﾄﾞのｶｯﾄの形状を選択します
・ フラット
・ U字カット
・ 左下カット
・ 右下カット
ｶｯﾄ長 ﾘｰﾄﾞのｶｯﾄしている長さを入力します。（Ｌ）
ｶｯﾄ幅 ﾘｰﾄﾞのｶｯﾄした幅を入力します。（Ｗ）
5 -
53

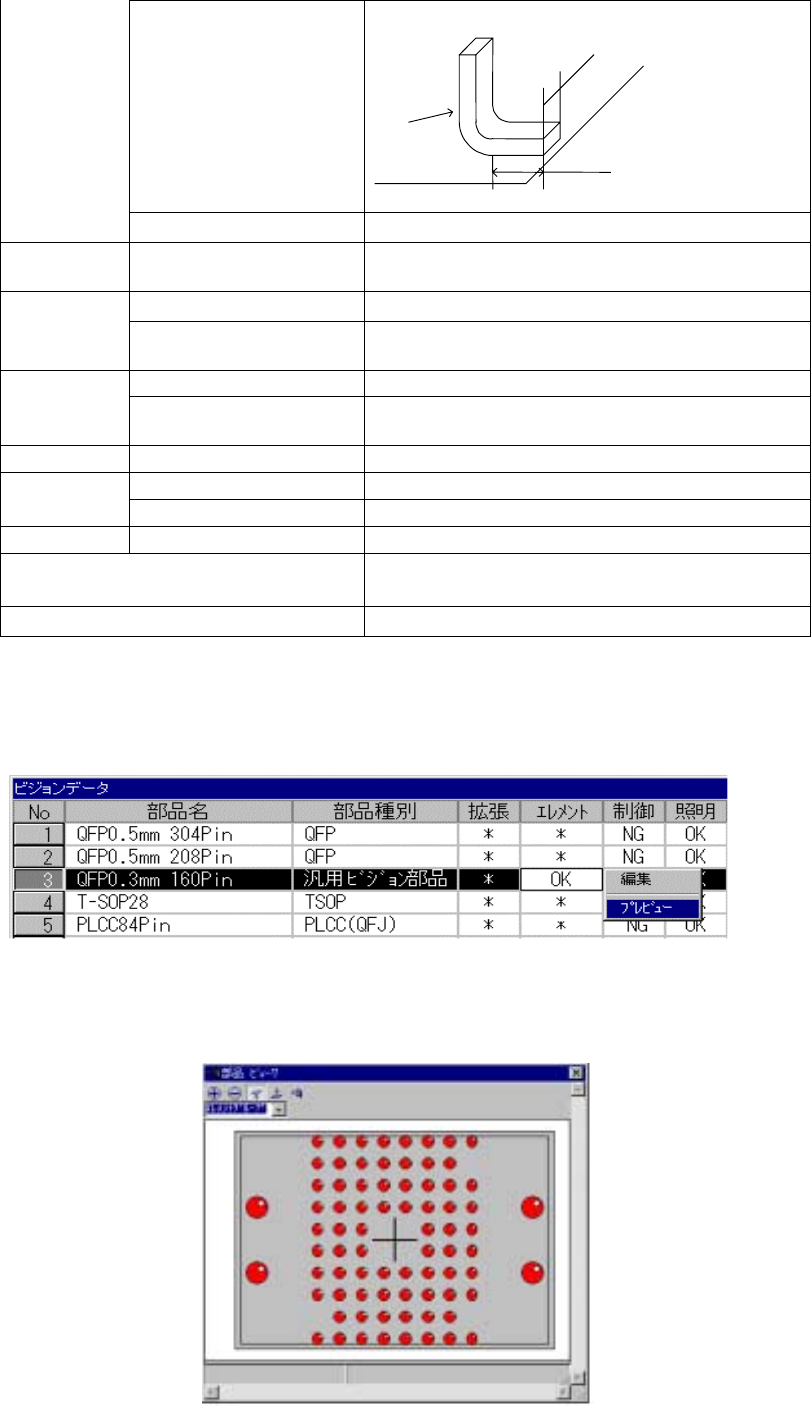

ﾌｯﾄﾌﾟﾘﾝﾄの大きさ
ﾌｯﾄﾌﾟﾘﾝﾄの長さと幅を入力します。
長さ
幅
ﾘｰﾄﾞ
基板
ﾄﾚｰﾗﾝｽ
ﾌｯﾄﾌﾟﾘﾝﾄの大きさ(幅、長さ)の許容範囲を設定します。
ﾎﾞｰﾙ
検査−直径,面積,ﾎﾞｰﾙ有
無,直径平均
検査の対象にする項目のﾁｪｯｸﾎﾞｯｸｽをﾁｪｯｸする。
ﾁｪｯｸの対象となったﾁｪｯｸ項目の検査比率を設定します。
ﾏｰｸID
ﾏｰｸ形状に合わせて、形状IDを設定します。
ﾗﾝﾄﾞ
検査−直径,面積,ﾎﾞｰﾙ
有無,直径平均
検査の対象にする項目のﾁｪｯｸﾎﾞｯｸｽをﾁｪｯｸする。
ﾁｪｯｸの対象となったﾁｪｯｸ項目の検査比率を設定します。
ﾏｰｸID ﾏｰｸ形状に合わせて、形状IDを設定します。
ﾏｰｸ
ﾏｯﾁﾝｸﾞ
ﾏｯﾁﾝｸﾞを検査の対象にする場合ﾁｪｯｸﾎﾞｯｸｽをﾁｪｯｸする。
ﾏｰｸ相関ﾏｯﾁﾝｸﾞ検査値の設定をします。
ﾎｰﾙ ﾏｰｸID ﾏｰｸ形状に合わせて、形状IDを設定します。
ﾏｰｸID ﾏｰｸ形状に合わせて、形状IDを設定します。 ｶﾗﾑ
高さ ｶﾗﾑの高さを設定します。
ｺｰﾅ ｺｰﾅ ｺｰﾅのRを設定します。
ＯＫ ﾃﾞｰﾀが登録され、ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ又は拡張ｱﾚｲ画面に戻り
ます。
キャンセル
中止して、ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ又は拡張ｱﾚｲ画面に戻ります。
3-6.
汎用ビジョン部品のプレビュー機能
汎用ビジョン部品のプレビュー機能汎用ビジョン部品のプレビュー機能
汎用ビジョン部品のプレビュー機能
エレメントデータが完成していればプレビューを選択することができます。
◇ プレビューを選択すると以下のようなダイアログが表示されます。
部品ビューワの使用方法は、本書［ 5.2.4.6．部品ビューアの操作法 ］で説明します。
5 -
54
5-2-4-4. 汎用ビジョン部品のデータ作成手順書
汎用ビジョン部品のデータ作成手順書汎用ビジョン部品のデータ作成手順書
汎用ビジョン部品のデータ作成手順書
5-2-4-4-1. 汎汎リード部品類（エレメントグループ
汎汎リード部品類（エレメントグループ汎汎リード部品類（エレメントグループ
汎汎リード部品類（エレメントグループ／
／／
／エレメントフォーマット）
エレメントフォーマット）エレメントフォーマット）
エレメントフォーマット）
リード部品類（マルチリード部品）のデータ作成手順を説明します。
１
１１
１.
..
.拡張ビジョン画面
拡張ビジョン画面拡張ビジョン画面
拡張ビジョン画面
・「部品種別」でリード部品類を選択します。
・「データフォーマット定義」でエレメントグループ／エレメントフォーマットを選択します。
・「エレメントグループ一覧」で追加を選択します。
２
２２
２.
..
.エレメントグループ画面
エレメントグループ画面エレメントグループ画面
エレメントグループ画面
エレメントグループ（EG）を定義します。
エレメントグループは同じサイズ、同じピッチのリード集まりで構成します。
（
（（
（図
図図
図5
55
5-
--
-2
22
2-
--
-4
44
4-
--
-4
44
4-
--
-1
11
1）
））
）に例題としてマルチリード部品を載せます。
この部品でデータ作成手順を説明いたします。
◆説明
◆説明◆説明
◆説明
例題では４つのエレメントグループに分けて定義します。第1、3エレメントグループは同じサ
イズ、ピッチのリードですが、向きと位置が異なるので別のエレメントグループとなります。ま
た第、エレメントグループも同じサイズ、ピッチのリードですが、中間が空いているため全体
で同じピッチとはいえません。もし間隔がピッチの整数倍であれば、リード欠け部を持った１つ
のエレメントグループとしても定義できますが、別のエレメントグループとして定義することを
推奨します。
エレメントグループの向き、位置を定義するために部品姿勢を決定します。（図
（図（図
（図5
55
5-
--
-2
22
2-
--
-4
44
4-
--
-1
11
1-
--
-1
11
1）
））
）
では図の部品の向きを正規状態にしています。マルチリード部品の姿勢はTop View表を基本と
します。

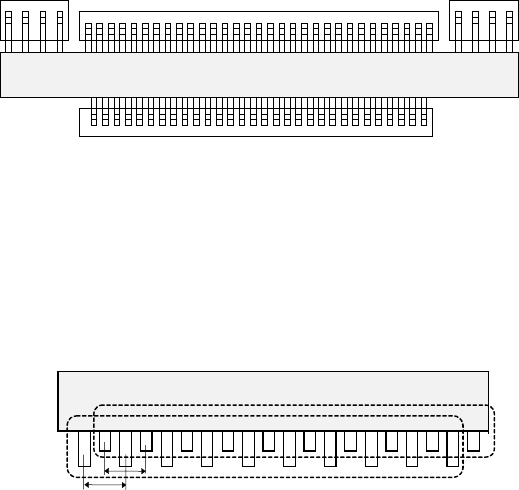

図
図図
図5-2-4-4-1.
（
（（
（図
図図
図5
55
5-
--
-2
22
2-
--
-4
44
4-
--
-4
44
4-
--
-2
22
2）
））
）のようにリードの長さが交互に変化する場合は、長いリードのグループと短
いリードのグループに分けて定義します。
ピッチは、長いリード同士、短いリード同士の間隔になります。
図
図図
図5-2-4-4-2.
Top View
第 4 ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ 第 3 ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ 第 2 ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
第 1 ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
第 2 ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
ﾋﾟｯﾁ1
ﾋﾟｯﾁ2
第1ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ
