5 - 69 • 千鳥配列のＢＧＡなどは、２つの正方格子のボールグループとして定義可能で、この場合ボールグループエリア同士が重なっていても指定可能であるが、その時はお互いにボールが重ならない事と、お互いのそれぞれのボールの中心の距離ががそれぞれの径の１．５倍以上離れている事が必要ですｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ1 ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ 2 D ＬＤ：ﾎﾞｰﾙ径Ｌ：ﾎﾞｰﾙ中心間距離Ｌ≧1 . 5 Ｄである事 &lt…

5 -

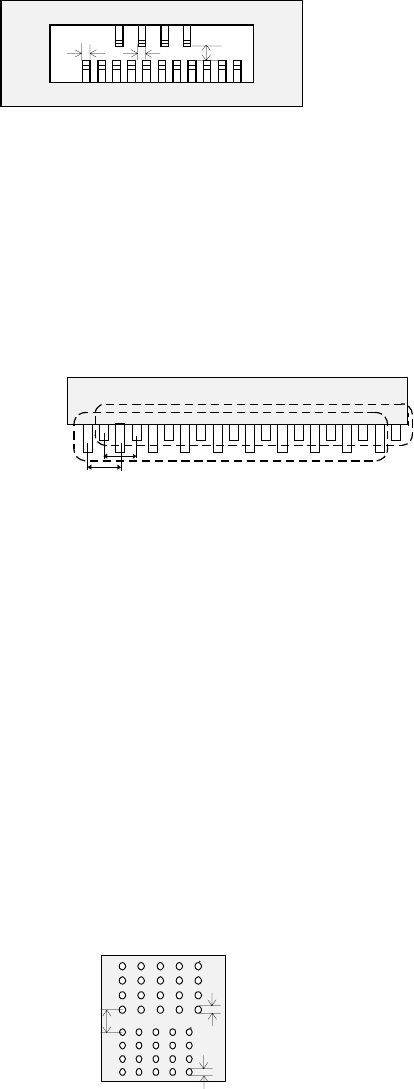

• リードの長さ方向に他のリードグループがある時は、リード幅以上且つ、１mm 以上離

れて位置する事が必要となります。

W1:ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ1ﾋﾟｯﾁ

W2:ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ2ﾋﾟｯﾁ

Ｌ:ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ間のﾘｰﾄﾞ長さ

方向の距離

L≧W1 且つ L≧W2 且つ L≧1mm

である事

Ｌ

• 複数のリードグループがあり、全てのリードグループは定義する場合も、あるリード

グループのみを定義して認識する場合も、前記の近接条件を満たしている必要があり

ます。

• リード長さの長短が交互になるコネクタは、長いリードだけのグループ、短いリード

だけのグループに分けて定義可能で、この場合リードグループエリア同士が重なって

いても、リード同士が重ならなければ前記の近接条件にも拘わらず指定可能で、リー

ド曲がりで重ならない限り認識可能です。

第 2ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ

ﾋﾟｯﾁ1

ﾋﾟｯﾁ2

第1ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ <TOP VIEW>

• リードグループの内、一部のリードのみ指定は、認識保証外となります。（Ver1.10 で

の制限）

• １つのリードを異なるリードグループで定義することはできません。またリード同士

が重なるような定義もすることができません。リードピッチ、リード本数、リード幅

を間違えた時もこのような定義になることがありますので、注意が必要です。

• リード・エレメントのエレメントの種類で、インナーリードは指定できません。指定

した場合、認識保証外となります。（Ver1.10 での制限）

４．ボール部品類の制限事項

４．ボール部品類の制限事項４．ボール部品類の制限事項

４．ボール部品類の制限事項

• 同一サイズのボールが３個以上存在するボールグループが、少なくとも１つ以上存在

する事が必要です。

• 似たサイズのボール／ランド（径が１．５倍未満）のグループが近接する場合は、そ

れぞれの中心がボール／ランド径の２倍以上離れて位置する事が必要です。

D1：ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ1 のﾎﾞｰﾙ径

D2：ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ2 のﾎﾞｰﾙ径

Ｌ：ﾎﾞｰﾙ中心間の距離

D1＜1.5D2 又は D2＜1.5D1 の時、

Ｌ≧2D1 且つＬ≧2D2 である事。

Ｌ

• 複数のボールグループがあり、全てのボールグループは定義する場合も、あるボール

グループのみを定義して認識する場合も、前記の近接条件を満たしている必要があり

ます。

5 -

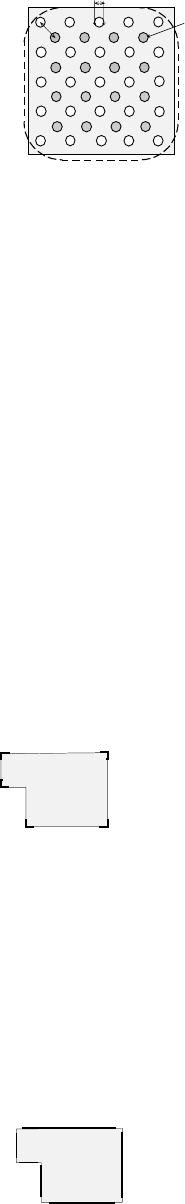

• 千鳥配列のＢＧＡなどは、２つの正方格子のボールグループとして定義可能で、この

場合ボールグループエリア同士が重なっていても指定可能であるが、その時はお互い

にボールが重ならない事と、お互いのそれぞれのボールの中心の距離ががそれぞれの

径の１．５倍以上離れている事が必要です

ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ1

ｴﾚﾒﾝﾄｸﾞﾙｰﾌﾟ2

Ｌ

Ｄ：ﾎﾞｰﾙ径

Ｌ：ﾎﾞｰﾙ中心間距離

Ｌ≧1.5 Ｄである事

• ボールグループの内、一部のボールのみ指定は、認識保証外となります。（Ver1.10 で

の制限）

• 直径検査精度が、直径±50%以下の場合は、認識可能ピッチと認識可能ボール径が大き

く制限されます。

• 四角形ランドは、正方形である必要があります。（但し長方形のランドでリード幅が

長さに対して１：１以下の時は、リードとして扱い認識できる場合があります。）

• １つのボールを異なるボールグループで定義することはできません。またボール同士

が重なるような定義もすることができません。ボールピッチ、ボール行列数、ボール

径を間違えた時もこのような定義になることがありますので、注意が必要です。

５．

５．５．

５．外形部品類の制限事項

外形部品類の制限事項外形部品類の制限事項

外形部品類の制限事項

• リード、ボール以外のエレメント（コーナ、辺、マーク）１種類で指定する場合、２

個所以上を指定する必要があります。他の種類のエレメントを別に指定している時は、

辺を除いて１個所でも可能です。

• コーナは、最大４個所まで指定可能ですが、同じ指定角度（θオフセット）のコーナ

は１つしか指定できません。

ｰ

θ 0°のｺｰﾅは２つあるが、

１つしか指定できない。

θ 270°ｺｰﾅ

°ｺｰﾅ

θ0°ｺｰﾅ1

θ 90°ｺｰﾅ

θ 180°ｺｰﾅ

• コーナは、近くに同じ指定角度（θオフセット）のコーナ、又は角をもつエレメント

（リード、四角ランド、四角マーク）がある場合、標準 VCS 換算で 4mm 以上離れてい

る事が必要です。（Ver1.10 の制限として、最外周辺の交点もコーナとみなす為、同じ

距離だけ離れている必要があります。）

• 辺は、最大４辺まで指定可能ですが、同じ指定角度（θオフセット）の辺は１つしか

指定できません。辺は最外周の辺で長さが部品サイズの１／２以上である必要があり

ます。辺のみの指定する時は直交２辺を含んでいることが必要でです。

ｰ

θ 0°と 270°の辺が

２つずつあるが、

１つしか指定できない。

270

°辺

θ0°辺2

°辺

θ 90°辺

180

°辺

270

°辺

5 -

• マークは、最大３マークまで指定ができます。

• 穴は円マークの極性反転（暗い）を指定することで可能ですが、画像できちんと円形

に映っている必要があります。（厚い部品を透過照明で認識する場合、穴がきれいな

円に映らないことがあるので注意して下さい。）

• マークは、近くに同じようなサイズのマーク、又は同じ形状で同じようなサイズのエ

レメント（ボール、丸ランド）がある場合、標準 VCS 換算で 5mm 以上離れて位置する

事が必要です。

６．汎用ビジョン部品データ形式利用時の注意事項

６．汎用ビジョン部品データ形式利用時の注意事項６．汎用ビジョン部品データ形式利用時の注意事項

６．汎用ビジョン部品データ形式利用時の注意事項

• 位置精度のでていて、認識しなければいけないエレメント・グループ（特にリード）

に適用して下さい。位置精度のﾊﾞﾗﾂｷの大きいエレメント・グループ（特にリード）に

適用すると、認識エラーが起きやすくなります。
