7-7-1-3-2. 単独検査実行ダイアログ
単独検査実行ダイアログ単独検査実行ダイアログ
単独検査実行ダイアログ

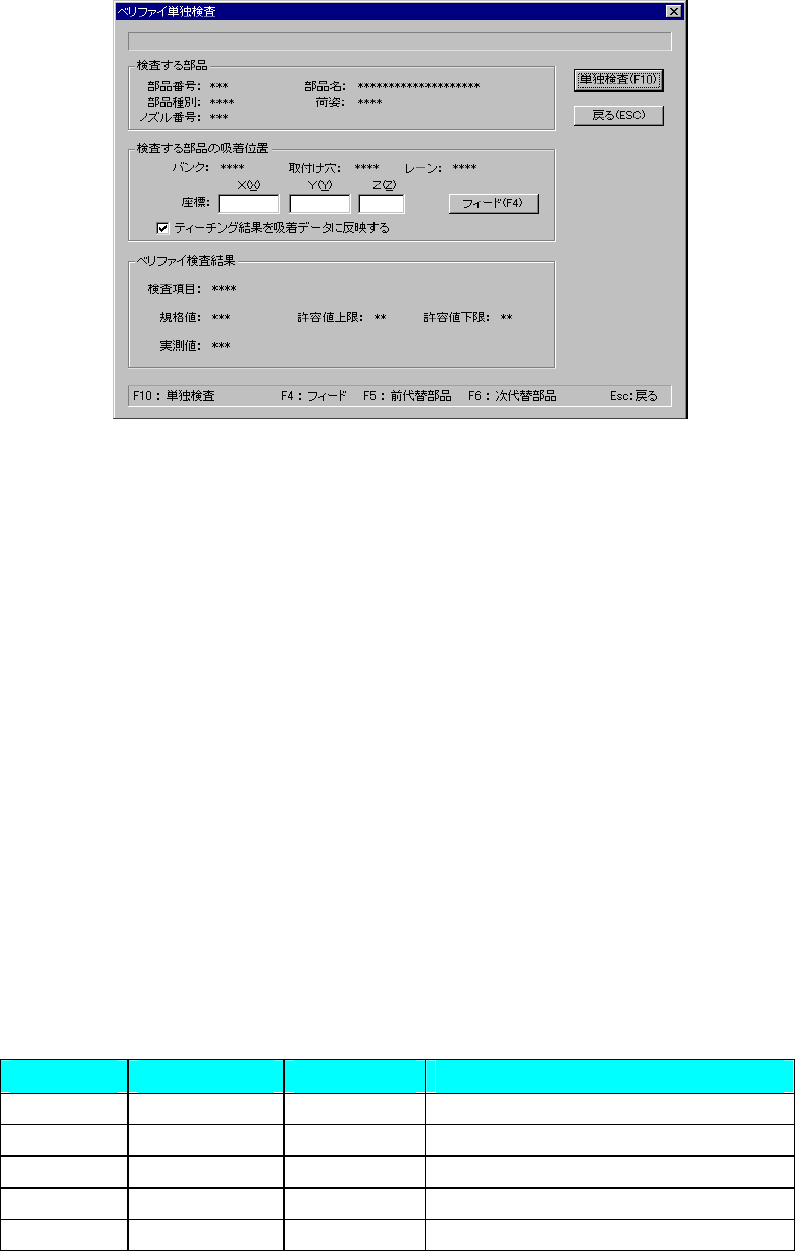

“図 7-7-1-3-1「ベリファイ単独検査部品セレクトダイアログ」”＜単独検査＞ボタンを押下す
ると以下のダイアログが表示されます。
図
図図
図 7-7-1-3-2 単独検査実行ダイアログ
単独検査実行ダイアログ単独検査実行ダイアログ
単独検査実行ダイアログ
・ 検査する部品
部品の内容が表示されます。
・ 検査する部品の吸着位置
部品を吸着する吸着位置の内容が表示されます。前代替部品や次代替部品へ吸着位置を変
更することもできます。
① フィード
フィーダを一回ノックし、部品を送ることができます。（32mm 紙テープは除きます）
② ティーチング結果を吸着データに反映する
ＨＯＤデバイスを使って、ティーチングした結果を吸着データに格納するかをチェック
します。
◇ チェックしない場合は、今回吸着時のみ座標が適用されます。
・ ベリファイ検査結果
現在選択されている部品の検査項目、規格値、上限、下限が表示されます。
◇ 部品の検査後、検査結果に実測値が表示されます。
■ ショートカットキー
単独検査画面では、以下のショートカット操作を行うことができます。
表
表表
表 7-7-1-3 ショートカットキー
ショートカットキーショートカットキー
ショートカットキー
キーボード オペパネキー HODキー 動作
F10 − ENTER 単独検査の実行
F4 − − フィーダーノック
F5 − PREVIOUS 前代替部品
F6 − NEXT 次代替部品
ESC − CANCEL 戻る
7 – 111
7-7-1-3-3. 単独検査中ダイアログ
単独検査中ダイアログ単独検査中ダイアログ
単独検査中ダイアログ

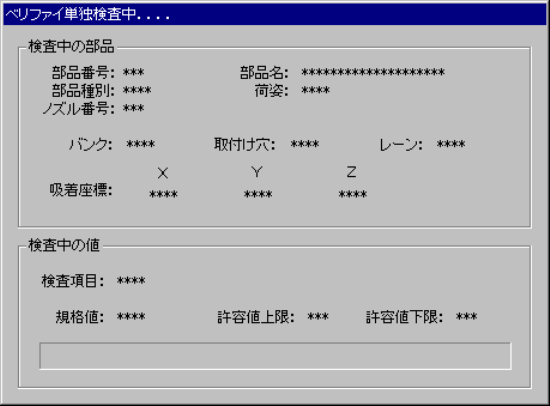

“図 7-7-1-3-2.「単独検査実行ダイアログ」”を実行すると以下のダイアログが表示されます。
図
図図
図 7-7-1-3-3 単独検査中ダイアログ
単独検査中ダイアログ単独検査中ダイアログ
単独検査中ダイアログ
・ 検査中の部品
検査中の部品の内容を表示します。
・ 検査中の値
検査項目、規格値、許容値の上限下限と現在の動作状態を表示します。
7 – 112
7-7-1-4. ベリファイ連続検査
ベリファイ連続検査ベリファイ連続検査
ベリファイ連続検査
7-7-1-4-1. 連続検査実行ダイアログ
連続検査実行ダイアログ連続検査実行ダイアログ
連続検査実行ダイアログ

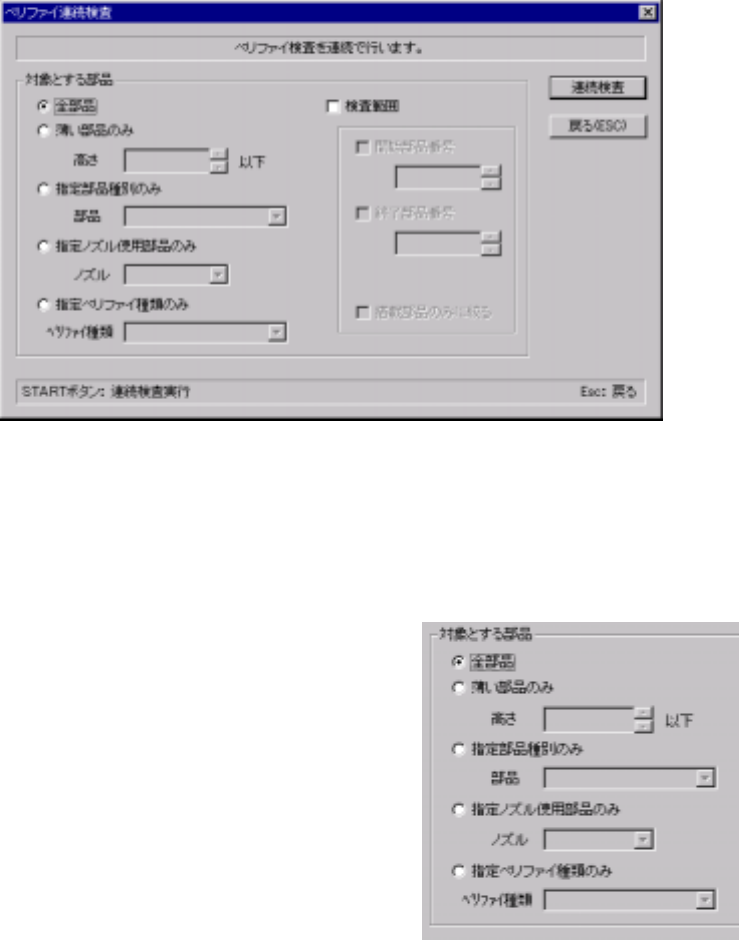

生産メニューの「ツール」→「検査」→「ベリファイ連続検査」を選択すると以下のダイアロ
グが表示されます。
◇ 検査の対象とする部品の条件を設定します。
図
図図
図 7-7-1-4-1 連続検査実行ﾀﾞｲｱﾛｸﾞ
連続検査実行ﾀﾞｲｱﾛｸﾞ連続検査実行ﾀﾞｲｱﾛｸﾞ
連続検査実行ﾀﾞｲｱﾛｸﾞ
・ 対象とする部品
部品データの中からある条件に一致した部品だけを検査する場合に設定します。
① 全部品
すべての部品データを検査します。
② 薄い部品のみ
部品高さがエディットボックスに設定
された以下の値の部品のみ検査します。
③ 指定部品種別のみ
コンボボックスに選ばれた部品種別の
み検査します。
④ 指定ノズル使用部品のみ
コンボボックスに選ばれたノズルを使
用する部品のみ検査します。
⑤ 指定ベリファイ種類のみ
指定したベリファイ種類（抵抗、コンデンサ、極性）
の部品のみ検査します。
図
図図
図
7-7-1-4-2
対象とする部品
対象とする部品対象とする部品
対象とする部品
