8 – 27
8-2-2-9. ヘッド待機位置
ヘッド待機位置ヘッド待機位置
ヘッド待機位置

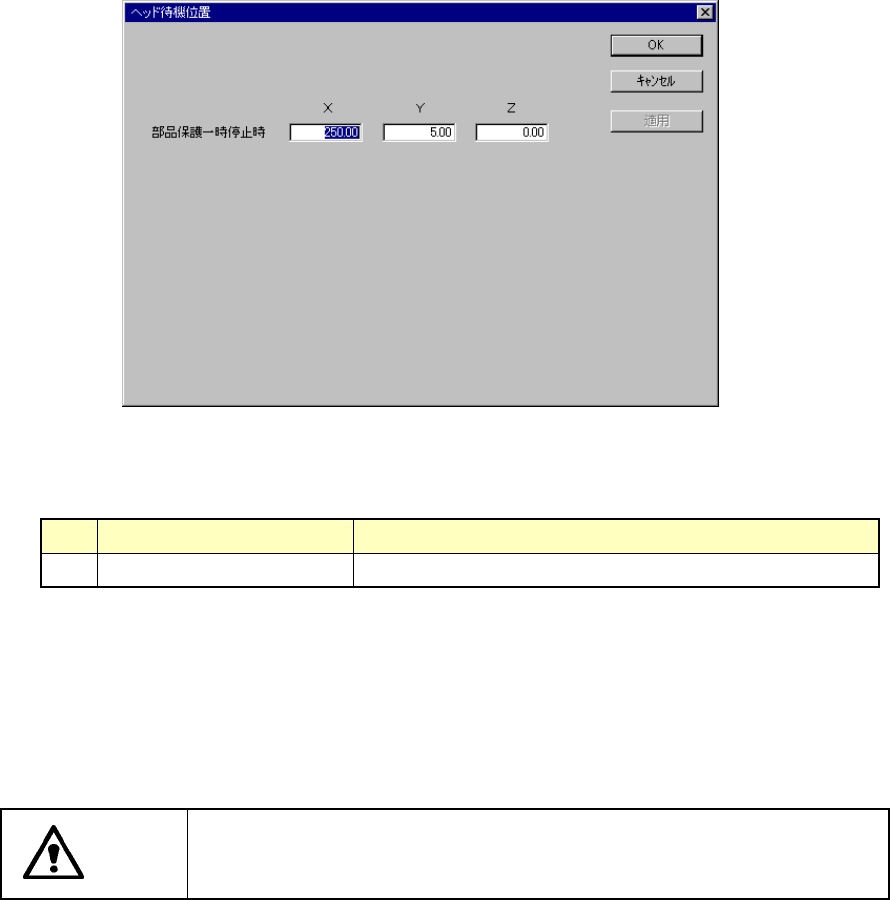

ヘッド待機位置を選択すると、図 8-2-2-9-1 のヘッド待機位置設定のダイアログが表示されます。
図
図図
図 8-2-2-9-1
ヘッド待機位置
ヘッド待機位置ヘッド待機位置
ヘッド待機位置の設定ダイアログ
の設定ダイアログの設定ダイアログ
の設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 Ｘ，Ｙ，Ｚ 部品保護一時停止位置
(2) 設定方法
直接キーボードからＸＹＺ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は，入力フォーカスがＸＹどちらにあ
っても同時に値が取り込まれ反映します。
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
8 – 28
8-2-2-10. 使用ユニット
使用ユニット使用ユニット
使用ユニット

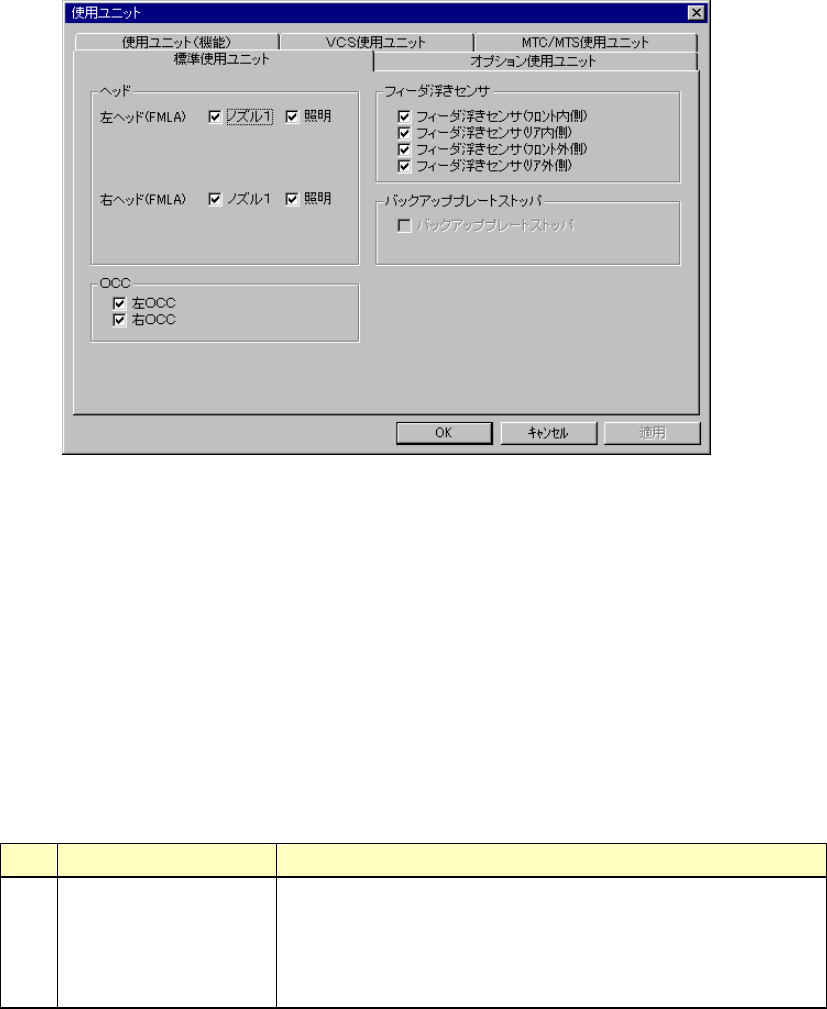

使用ユニットを選択すると、図 8-2-2-10-1 の使用ユニット設定のタブ付きダイアログが表示されま
す。
図
図図
図 8-2-2-10-1
使用ユニット設定タブ付きダイアログ
使用ユニット設定タブ付きダイアログ使用ユニット設定タブ付きダイアログ
使用ユニット設定タブ付きダイアログ
それぞれのタブをクリックすることで、[標準使用ユニット]、[ オプション使用ユニット]、［使用
ユニット（機能）］[ＶＣＳ使用ユニット] 、[ ＭＴＣ／ＭＴＳ使用ユニット]が指定できます。
但し、ＫＥ−２０１０では［ＶＣＳ使用ユニット］は表示されません。
8-2-2-10-1. 標準使用ユニット
標準使用ユニット標準使用ユニット
標準使用ユニット
［標準使用ユニット］のタブを選択すると、図 8-2-2-10-1 の標準使用ユニット設定のダイアログが
表示されます。また使用ユニットの初期画面は［標準使用ユニット］が選択されています。
(1) 設定項目
No. 項目 設定する内容
1 標準使用ユニット
ユニットの使用／未使用
● 万一、ユニットに故障が発生した場合，本項目で“使用しな
いユニット”に指定することにより生産プログラムデータを
変更せずに吸着搭載を実行することができます。
生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際に搭載が行われるか
どうかを表 8-2-2-10-1 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
オプション設定がなされていないユニット（薄い文字で表示されているユニット）は、チ
ェックができません。
ヘッドを使用しない状態から使用可能な状態に変えたときは再度原点出しを行う必要が
あります。
8 – 29
(3) 生産動作
表
表表
表 8-2-2-10-1 使用しないに指定した場合の搭載
使用しないに指定した場合の搭載使用しないに指定した場合の搭載
使用しないに指定した場合の搭載
No. ユニット
ユニットユニット
ユニット 生産動作
生産動作生産動作
生産動作
1 左ヘッド
ノズル１
2 右ヘッド ノズル１
これらのヘッドで搭載予定の部品は、搭載しません。
最適化は、これらのヘッドには部品を割り振りません。
3 照明 透過照明で画像認識する部品は，搭載しません。
4 左ＯＣＣ
ＢＯＣマーク認識およびバンクマーク認識は、実行されず搭載は実
行されます。
ＩＣマーク部品の搭載は、スキップされます。
5 右ＯＣＣ バンクマーク認識は、実行されずに搭載は実行します。
6
フィーダ浮きセンサ
（フロント内側、フロント外側、
リア内側、リア外側）
機能を削除するだけで搭載は実行します。
7 バックアッププレートストッパ 機能を削除するだけで搭載は実行します。
