9 - 9 9-2. ヘッド関係 ヘッド関係 ヘッド関係 ヘッド関係 9-2-1. ヘッド制御 ヘッド制御 ヘッド制御 ヘッド制御 ［制御（ C ）］［ﾍｯﾄﾞ（Ｈ ）］［ﾍｯﾄﾞ制御（ H ） ... ］を選択すると、下記のヘッド制御のダイアログ が表示されます。 図 図 図 図 9-2- 1 ヘッド制御ダイアログ ヘッド制御ダイアログ ヘッド制御ダイアログ ヘッド制御ダイアログ (1) 制御ユニット 制御対象ユニットをコンボボッ…
9 - 8

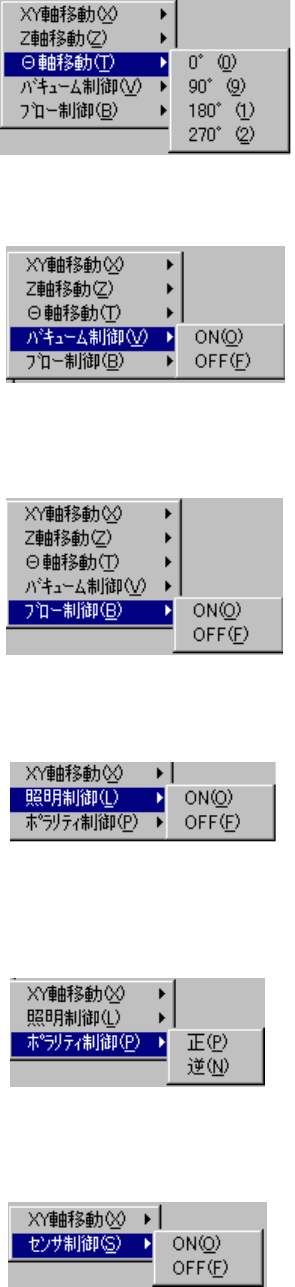

(3) θ軸移動
選択ヘッドを選択した位置に移動します。
(4) バキューム制御
選択ヘッドのバキュームをＯＮまたは、ＯＦＦにします。
(5) ブロー制御
選択ヘッドのブローをＯＮまたは、ＯＦＦにします。
(6) 照明制御
ＯＣＣの照明をＯＮまたは、ＯＦＦにします。
(7) ポラリティ制御
ＯＣＣのポラリティを正（ポジ）または、逆（ネガ）にします。
(8) センサ制御
選択センサをＯＮまたは、ＯＦＦにします。
9 - 9
9-2. ヘッド関係
ヘッド関係ヘッド関係
ヘッド関係
9-2-1. ヘッド制御
ヘッド制御ヘッド制御
ヘッド制御
［制御（C
）］［ﾍｯﾄﾞ（Ｈ）］［ﾍｯﾄﾞ制御（H）...］を選択すると、下記のヘッド制御のダイアログ
が表示されます。
図
図図
図 9-2-1
ヘッド制御ダイアログ
ヘッド制御ダイアログヘッド制御ダイアログ
ヘッド制御ダイアログ
(1) 制御ユニット
制御対象ユニットをコンボボックスにより選択します。
マシンセットアップの“使用ユニット”での設定には影響しません。
（チェックされていない（使用しない）ユニットも選択可能）
Alt + ↓キーで、下記の一覧表が表示されます。
9 - 10
(2) 制御項目
制御項目をラジオボタンにより選択します。
(3) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) XY 軸移動
制御項目の“XY 軸移動”がチェックされているときに、移動先座標を入力して＜実行（1
）＞
ボタンを選択かまたは、Ｆ３キーを押すと、選択されている制御ユニット基準で移動します。
座標の表示は、移動完了時に更新されます。
2) Z 軸移動
制御項目の“Z 軸移動”がチェックされているときに、移動先座標を入力して＜実行（1
）＞
ボタンを選択するかまたは、Ｆ３キーを押すと、選択されているヘッドが移動します。
座標の表示は、移動完了時に更新されます。
3) θ軸移動
制御項目の“θ軸移動”がチェックされているときに、移動先座標を入力して＜実行（1
）＞
ボタンを選択するかまたは、Ｆ３キーを押すと、選択されているヘッドが移動します。
座標の表示は、移動完了時に更新されます。
4) バキューム制御
選択されているヘッドのバキュームの ON／OFF を制御します。
制御項目の“バキューム制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）
＞ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
圧力の状態表示は、制御完了時に更新されます。
5) ブロー制御
選択されているヘッドのブローの ON／OFF を制御します。
制御項目の“ブロー制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）＞
ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを
押して制御します。
圧力の状態表示は、制御完了時に更新されます。
(4) 状態表示
XY 軸座標、Z 軸座標、θ軸座標、圧力値を制御完了時に表示します。
圧力値は連続表示します。
