9 - 24 (2) 制御位置 制御時の位置をコンボボタンにより選択します。 制御項目で“レディアウト” ， “ボードアベイラブルアウト” ， “搬送モータ（インバッファ） ” ， “搬 送モータ（アウトバッファ） ”が選択されているときは，設定できません。 KE-2030 以外の機種では設定できません。 (3) 制御ボタン 制御ボタンにより制御項目を実行します。 制御ボタンの表示は、制御項目により異なります。 1) ストッパ スト…
9 - 23
9-3. 搬送系
搬送系搬送系
搬送系
9-3-1. 搬送系個別制御
搬送系個別制御搬送系個別制御
搬送系個別制御
［制御（C
）］［搬送系（C）］［個別制御（I）...］を選択すると、下記の搬送系個別制御のダイア
ログが表示されます。
*１
１１
１
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
図
図図

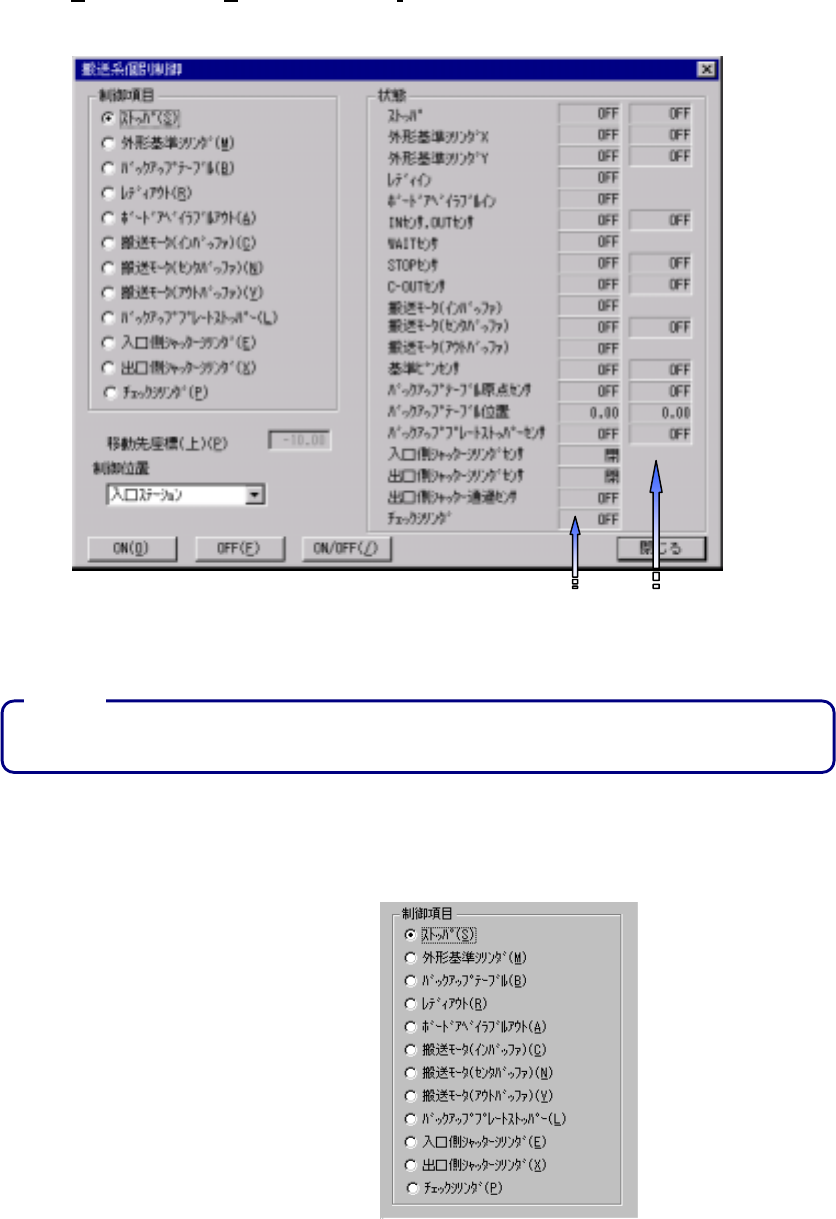

図 9-3-1
搬送系個別制御ダイアログ
搬送系個別制御ダイアログ搬送系個別制御ダイアログ
搬送系個別制御ダイアログ（表示例．
（表示例．（表示例．
（表示例．KE-2030）
））
）
*１：“制御位置”“入口／出口ステーション”は、 KE-2030 のみ表示されます。
(1) 制御項目
制御項目をラジオボタンにより選択します。
注意
注意注意
注意
:
9 - 24

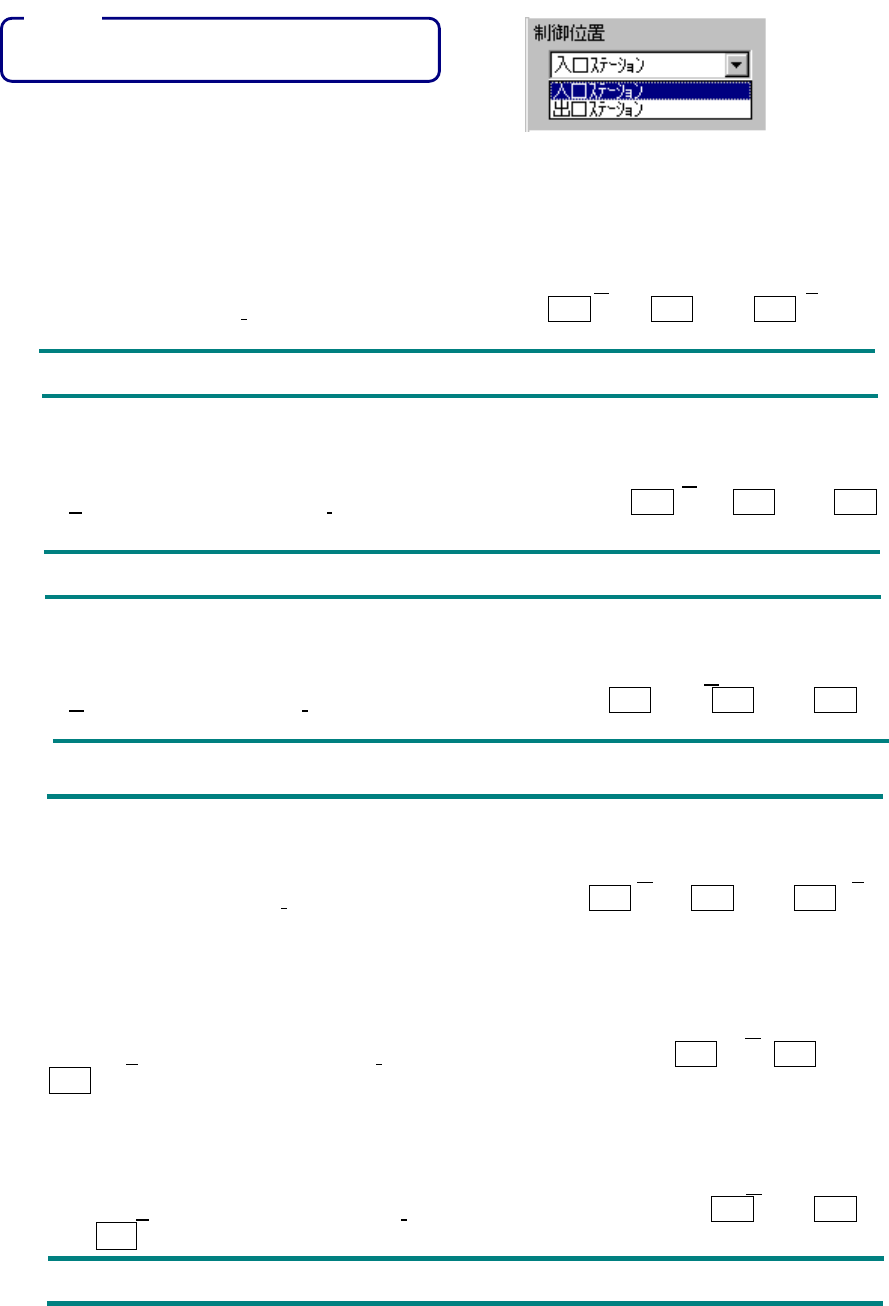

(2) 制御位置
制御時の位置をコンボボタンにより選択します。
制御項目で“レディアウト”，“ボードアベイラブルアウト”，“搬送モータ（インバッファ）”，“搬
送モータ（アウトバッファ）”が選択されているときは，設定できません。
KE-2030 以外の機種では設定できません。
(3) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) ストッパ
ストッパの ON／OFF を制御します。
制御項目の“ストッパ”がチェックされているときに＜ON（O
）＞ボタン、＜OFF（F）＞ボ
タン、＜ON／OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押
して制御します。
◇ 状態表示は、制御完了時に更新されます。
2) 外形基準シリンダ
外形基準シリンダの ON／OFF を制御します。
制御項目の“外形基準シリンダ”がチェックされているときに＜ON（O
）＞ボタン、＜OFF
（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
3) バックアッププレート
バックアッププレートの上／下を制御します。
制御項目の“バックアッププレート”がチェックされているときに＜上（U
）＞ボタン、＜下
（D
）＞ボタン、＜上／下（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
4) レディアウト
レディアウトの ON／OFF を制御します。
制御項目の“レディアウト”がチェックされているときに＜ON（O
）＞ボタン、＜OFF（F）
＞ボタン、＜ON／OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
5) ボードアベイラブルアウト
ボードアベイラブルアウトの ON／OFF を制御します。
制御項目の“ボードアベイラブルアウト”がチェックされているときに＜ON（O
）＞ボタン、
＜OFF（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、
Ｆ５キーを押して制御します。
6) 搬送モータ（インバッファ）
搬送モータ（インバッファ）の ON／OFF を制御します。
制御項目の“搬送モータ（インバッファ）”がチェックされているときに＜ON（O
）＞ボタン、
＜OFF（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キ
ー、Ｆ５キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
注意
注意注意
注意 :
9 - 25
7) 搬送モータ（センタバッファ）
搬送モータ（センタバッファ）の ON／OFF を制御します。
制御項目の“搬送モータ（センタバッファ）”がチェックされているときに＜ON（O
）＞ボタ
ン、＜OFF（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４
キー、Ｆ５キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
8) 搬送モータ（アウトバッファ）
搬送モータ（アウトバッファ）の ON／OFF を制御します。
制御項目の“搬送モータ（アウトバッファ）”がチェックされているときに＜ON（O
）＞ボタ
ン、＜OFF（F
）＞ボタン、＜ON／OFF（/）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４
キー、Ｆ５キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
9) バックアッププレートストッパー
バックアッププレートストッパーの ON／OFF を制御します。
制御項目の“バックアッププレートストッパー”がチェックされているときに＜ ON（O
）＞
ボタン、＜ OFF（L）＞ボタン、＜ON／OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、
Ｆ４キー、 F5 キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
10) 入口側シャッターシリンダ
入口側シャッターシリンダの開／閉を制御します。
制御項目の“入口側シャッターシリンダ”がチェックされているときに＜開（O
）＞ボタン、
＜閉（L）＞ボタン、＜開／閉（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、 F5
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
11) 出口側シャッターシリンダ
出口側シャッターシリンダの開／閉を制御します。
制御項目の“出口側シャッターシリンダ”がチェックされているときに＜開（O
）＞ボタン、
＜閉（L）＞ボタン、＜開／閉（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、 F5
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
12) チェックシリンダ
チェックシリンダの ON/OFF を制御します。
制御項目の“チェックシリンダ”がチェックされているときに＜ON（O
）＞ボタン、＜OFF
（L）＞ボタン、＜ON/OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、 F5
キーを押して制御します。
◇ 状態表示は、制御完了時に更新されます。
(3) 状態表示
各センサ、各ユニットの状態を制御完了時に表示します。
各センサ、各信号、各ユニットの状態を連続表示します。
注意
注意注意
注意 :
KE-2030以外の機種では設定できません。
