(2) 制御位置

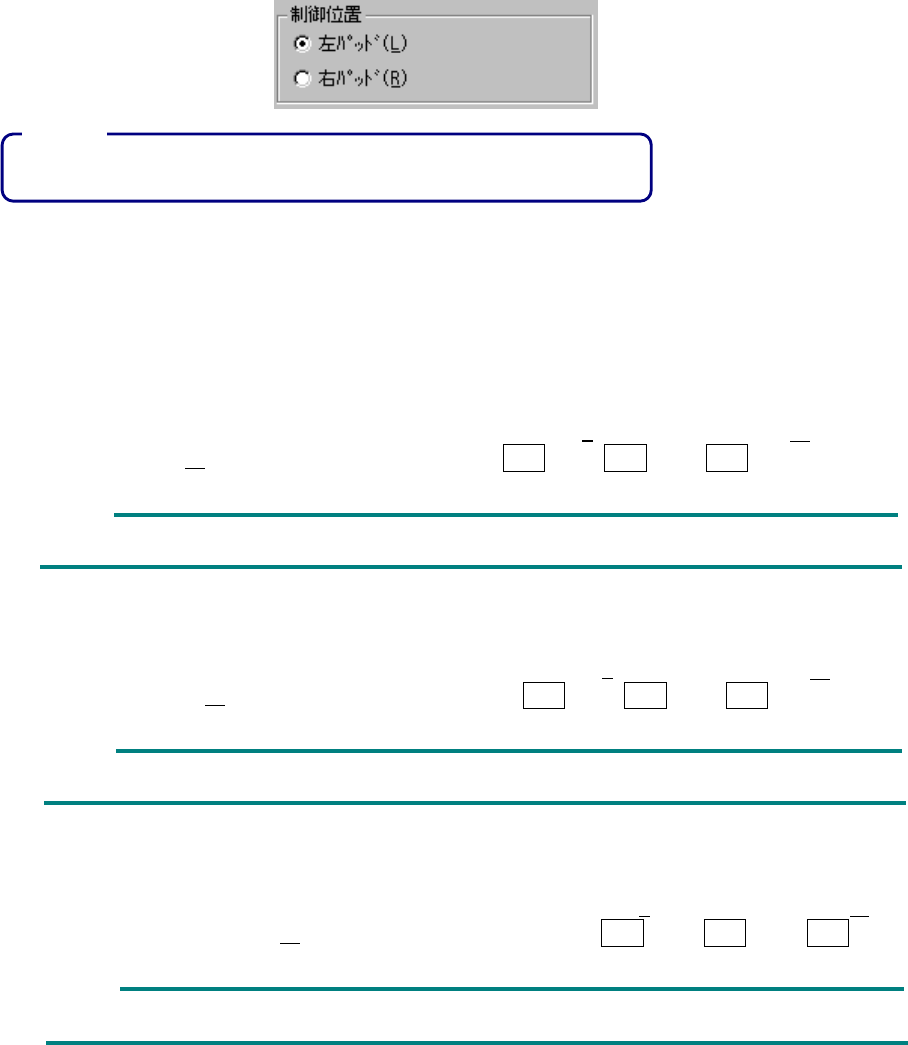

制御時の位置をラジオボタンにより選択します。
制御項目で“シャトル吸引”が選択されているときのみ、設定できます。
ＴＲ−６Ｓ、 ＴＲ−６Ｄ以外の機種では設定できません。
(3) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) トレイ
トレイの引出／収納を制御します。
制御項目の“トレイ”がチェックされているときに＜引出（1
）＞ボタン、＜収納（２）＞ボタ
ン、＜引／収（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押して制
御します。
状態表示は、制御完了時に更新されます。
2) シャトル
シャトルの引出／収納を制御します。
制御項目の“シャトル”がチェックされているときに＜引出（1
）＞ボタン、＜収納（２）＞ボ
タン、＜引／収（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キーを押して
制御します。
状態表示は、制御完了時に更新されます。
3) シャトル吸引
シャトルの吸引を制御します。
制御項目の“シャトル吸引”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（２）
＞ボタン、＜ON／OFF（３
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キー
を押して制御します。
状態表示は、制御完了時に更新されます。
(4) 状態表示
各ユニットの状態を制御完了時に表示します。
オンライン状態、ドアの開閉状態、およびカバーの開閉状態は連続表示します。
注意
注意注意
注意 :
9 - 42
9-5-2. フ
フフ
フィーダノックピン制御
ィーダノックピン制御ィーダノックピン制御
ィーダノックピン制御
［制御（C
）］［供給装置（Ｆ）］［ﾉｯｸﾋﾟﾝ制御（F）...］を選択すると、下記のフィーダノックピ
ン制御のダイアログが表示されます。

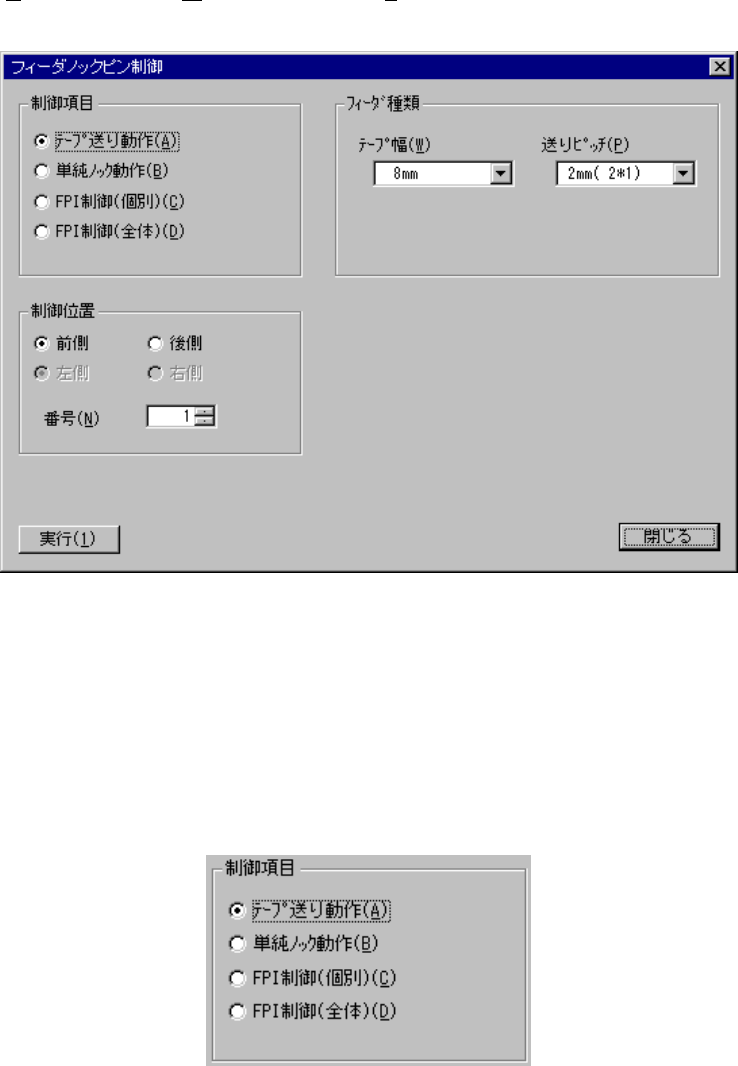

図
図図
図 9-5-2
フィーダノックピン制御ダイアログ
フィーダノックピン制御ダイアログフィーダノックピン制御ダイアログ
フィーダノックピン制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
ＦＰＩ制御はフィーダポジションインディケータが、ＭＳパラメータの“オプション”設定でチェ
ックされていない（装着されていない）と、選択できません。
マシンセットアップの“使用ユニット”での設定には影響しません。（チェックされていない（使
用しない）ユニットも選択可能）
(2) 制御位置
制御項目で“テープ送り動作”を選択したときは、制御するピンの位置を制御側（ラジオボタン）
と番号（エディットボックス）により選択します。
制御項目で“単純ノック動作”を選択したときは、制御するピンの位置を制御側（ラジオボタン）
により選択します。
9 - 43
(3) フィーダ種類

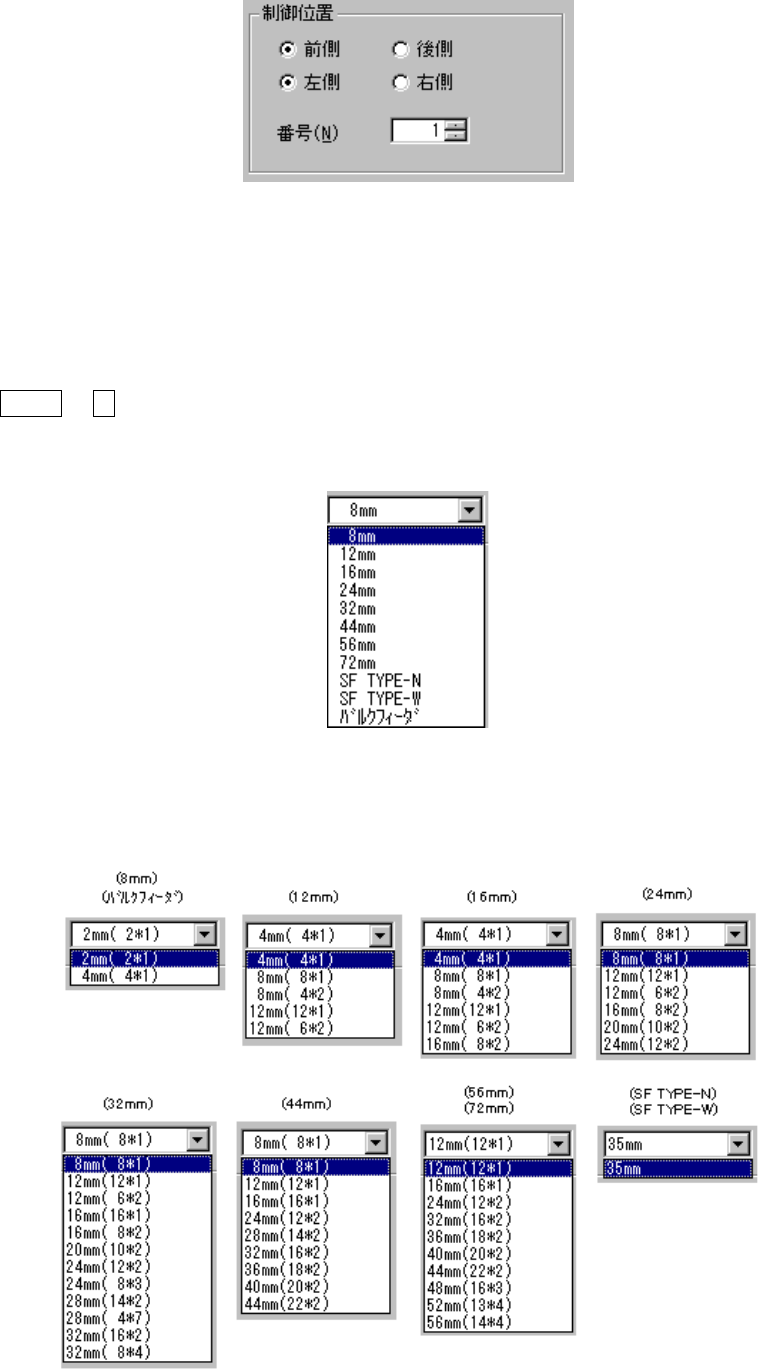

制御項目で“テープ送り動作”を選択したときは、テープ幅とピッチをコンボボックスにより選択
します。
◇ 制御項目で“単純ノック動作”を選択したときは、設定できません。
Ａｌｔ + ↓キーで、下記の一覧表が表示されます。
①
テープ幅
②
送りピッチ
送りピッチは、テープの幅により選択できる種類が異なります。
