２) コンデンサ計測
コンデンサ部品の容量を計測します。
制御項目の“コンデンサ計測”がチェックされているときに＜計測（1
）＞ボタン、＜モ
ード（2
）＞ボタン、＜プローブ（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キ
ー、Ｆ５キーを押して制御します。
状態表示は、制御完了時に更新されます。
3) ダイオード計測
ダイオード部品の容量を計測します。
制御項目の“ダイオード計測”がチェックされているときに＜計測（1
）＞ボタン、＜モ
ード（2
）＞ボタン、＜プローブ（3）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キ
ー、Ｆ５キーを押して制御します。
状態表示は、制御完了時に更新されます。
4) 抵抗計測
抵抗部品の容量を計測します。
制御項目の“抵抗計測”がチェックされているときに＜計測（1
）＞ボタン、＜モード（2）
＞ボタン、＜プローブ（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
9 - 54
9-6-4. SOT方向
方向方向
方向検査台
検査台検査台
検査台
［制御（C
）］［その他（Ｏ）］［ＳＯＴ方向検査台（Ｖ）...］を選択すると、下記のＳＯＴ方向検
査台のダイアログが表示されます。

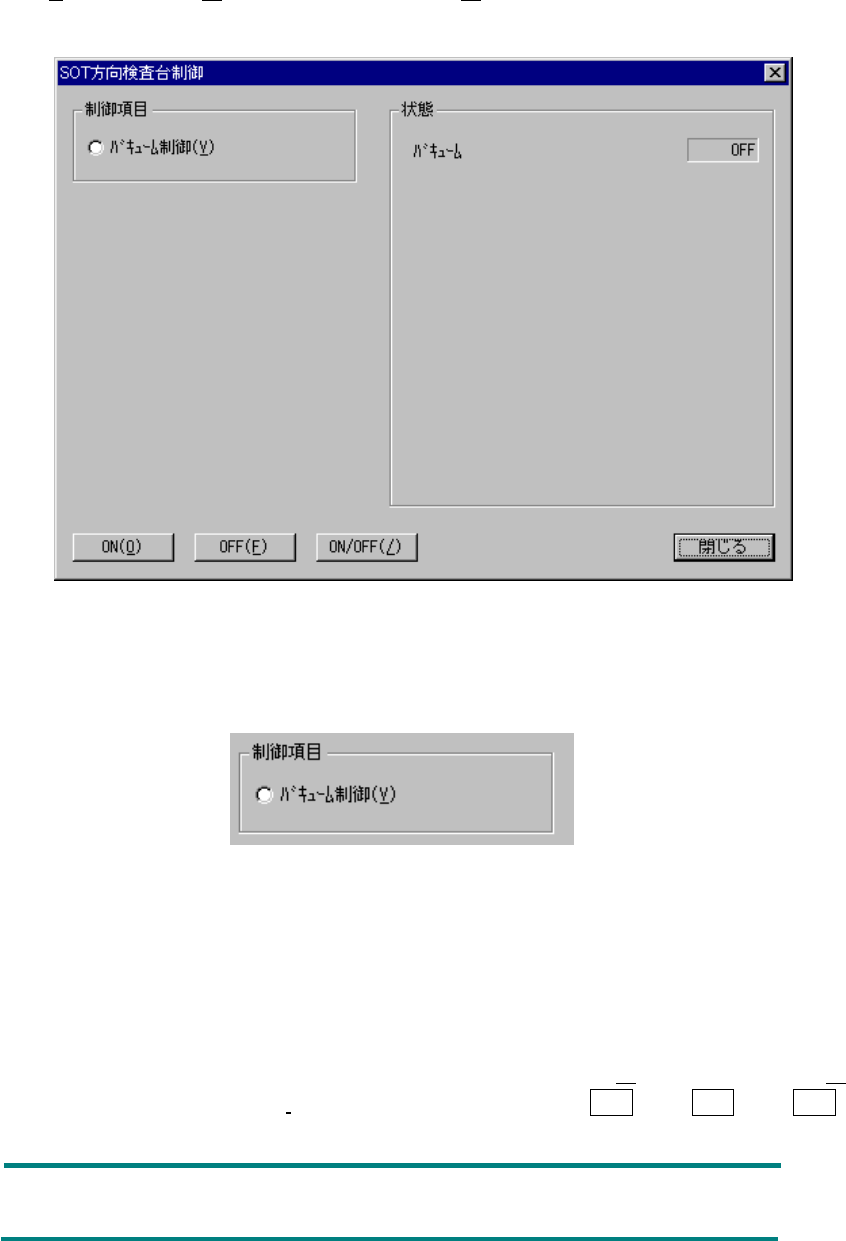

図
図図
図 9-6-4
SOT 方向検査台
方向検査台方向検査台
方向検査台ダイアログ
ダイアログダイアログ
ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) バキューム制御
バギュームの ON／OFF を制御します。
制御項目の“バギューム”がチェックされているときに＜ON（０
）＞ボタン、＜OFF（Ｆ）
＞ボタン、＜ON／OFF（/
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５キ
ーを押して制御します。
状態表示は、制御完了時に更新されます。
(3) 状態表示
各ユニットの状態を制御完了時に表示します。
9 - 55
9-6-5. キャリブレーションブロック制御
キャリブレーションブロック制御キャリブレーションブロック制御
キャリブレーションブロック制御
［制御（C
）］［その他（Ｏ）］［ｷｬﾘﾌﾞﾚｰｼｮﾝﾌﾞﾛｯｸ制御（C）...］を選択すると、下記のキャリブレ
ーションブロック制御のダイアログが表示されます。

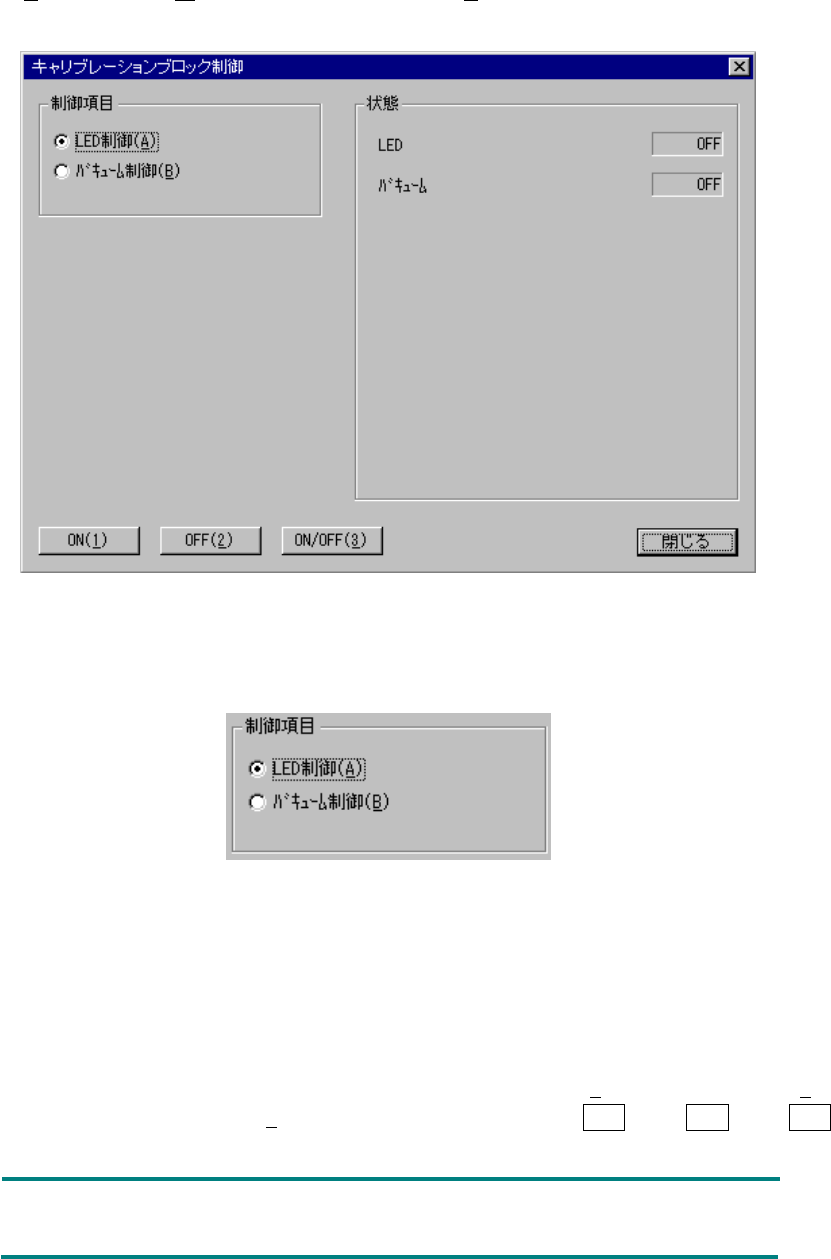

図
図図
図 9-6-5 キャリブレーションブロック制御ダイアログ
キャリブレーションブロック制御ダイアログキャリブレーションブロック制御ダイアログ
キャリブレーションブロック制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は、制御項目により異なります。
1) LED 制御
LED の ON／OFF を制御します。
制御項目の“LED 制御”がチェックされているときに＜ON（1
）＞ボタン、＜OFF（2）
＞ボタン、＜ON／OFF（3
）＞ボタンを選択するかまたは、Ｆ３キー、Ｆ４キー、Ｆ５
キーを押して制御します。
状態表示は、制御完了時に更新されます。
