10-2. ウ
ウウ
ウォームアップ
ォームアップォームアップ
ォームアップ
10-2-1. 初期画面
初期画面初期画面
初期画面

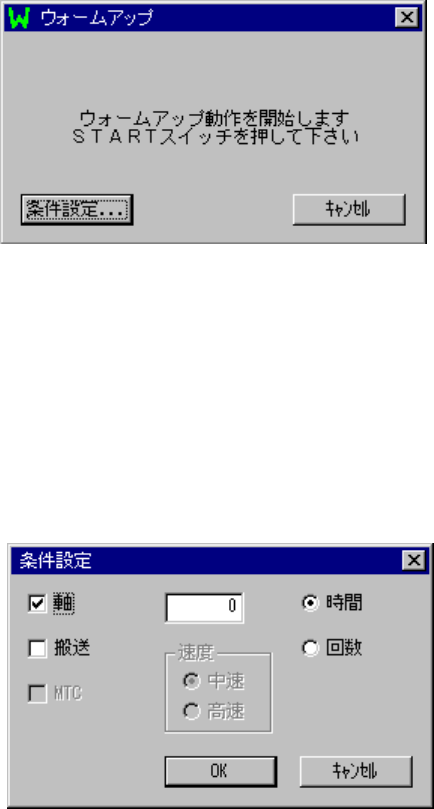

メイン画面のメニューバーから「メンテナンス」［ウォームアップ...］が選択されると、下図のウ
ォームアップ初期画面が表示されます。
図
図図
図 10-2-1-1
初期画面
初期画面初期画面
初期画面
＜START＞スイッチを押すと、ウォームアップ動作を開始します。
10-2-2. 条件設定
条件設定条件設定
条件設定
［条件設定...］を選択すると、下記の条件設定のダイアログが表示されます。
図
図図
図 10-2-2-1
条件設定ダイアログ
条件設定ダイアログ条件設定ダイアログ
条件設定ダイアログ
(1) 対象設定
・ウォームアップの対象を選択します。
・軸、搬送、ＭＴＣが選択できます。
・マシンセットアップの“使用ユニット”設定でＭＴＣが未使用になっていると、ＭＴＣは
選択できません。
・対象がどれも選択されていないときは、＜ＯＫ＞ボタンは無効になります。
● 初期設定：軸
10 - 3
(2) 時間、回数設定
・ウォームアップを停止する時間、または回数を設定します。
・終了条件によって、設定できる値が異なります。
・時間： 0 ∼ 9999（分）
注）
注）注）
注）０が設定されているときは、中断されるまで停止しません。
・回数： 1 ∼ 999999（回）
● 初期設定： 0
(3) 終了条件設定
・ウォームアップを停止する条件を選択します。
・時間、回数が選択できます。
● 初期設定：時間
(4) 速度設定
・軸の動作速度を設定します。
・中速、または高速が選択できます。
● 初期設定：中速
注）
注）注）
注）：
：：
：標準仕様
標準仕様標準仕様
標準仕様で
でで
では、
は、は、
は、中速
中速中速
中速（固定）
（固定）（固定）
（固定）に
にに
に設定
設定設定
設定されております。
されております。されております。
されております。（図
（図（図
（図 10-2-2-1 参照
参照参照
参照）
））
）
速度設定
速度設定速度設定
速度設定（可変）
（可変）（可変）
（可変）の
のの
の詳細は、
詳細は、詳細は、
詳細は、代理店または弊社にお問い合せ
代理店または弊社にお問い合せ代理店または弊社にお問い合せ
代理店または弊社にお問い合せ下さい。
下さい。下さい。
下さい。
10-2-3. 動作内容
動作内容動作内容
動作内容

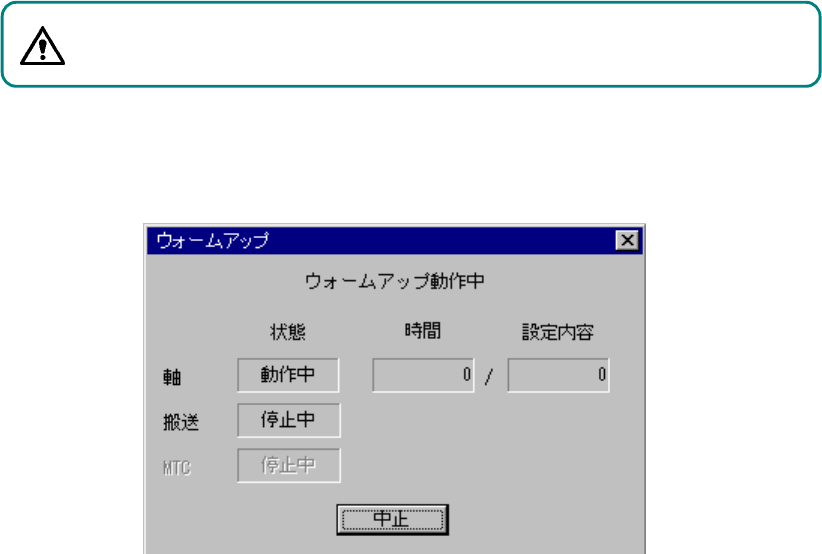

ウォームアップ動作中は下記の画面になります。
図
図図
図 10-2-3-1
動作中ダイアログ
動作中ダイアログ動作中ダイアログ
動作中ダイアログ
(1) 軸
ＸＹＺθ軸モータとＡＴＣスライドプレートの動作を行います。
但し、ＡＴＣスライドプレートの動作は 10 回の開、閉を行うと終了します。
(2) 搬送
搬送モータ、バックアップテーブル、ストッパーピン、外形基準シリンダ（オプション）、
基板チェックシリンダ（KE-2030）の動作を行います。
但し、ストッパーピン、外形基準シリンダ、基板チェックシリンダの動作は４回のＯＮ、
ＯＦＦを行うと終了します。
(3) ＭＴＣ
シャトルの動作を行います。
◆ STOP スイッチを押すか、中止を選択すると、終了確認のダイアログが表示されます。
＜はい （Ｙ）＞を選択すると、ウォームアップを終了します。
＜いいえ（Ｎ）＞を選択すると、ウォームアップを再開します。
10 - 4
10-3. アイドルモード
アイドルモードアイドルモード
アイドルモード
搬送バッファとして基板を流す時に使用します。
メイン画面のメニューバーから「メンテナンス」「アイドルモード」が選択されると下図のアイド
ルモード初期画面が表示されます。
図
図図
図 10-3-1
初期画面
初期画面初期画面
初期画面
＜OK＞を選択されると、アイドルモード動作を開始し、下図の画面になります。
図
図図
図 10-3-2
アイドルモード実行表示ダイアログ図
アイドルモード実行表示ダイアログ図アイドルモード実行表示ダイアログ図
アイドルモード実行表示ダイアログ図
＜中止＞が選択されると、アイドルモード動作を中止します。
◇ 起動時に原点復帰が未完了の場合には、確認メッセージが表示されます。
図
図図
図 10-3-３
３３
３
原点復帰
原点復帰原点復帰
原点復帰未完了時
未完了時未完了時
未完了時の
のの
の確認メッセージ
確認メッセージ確認メッセージ
確認メッセージ
上記メッセージが表示された場合、手動にてヘッドの搬送路外へ移動、及びバックアップテーブ
ルの押し下げを行ない、基板が搬送可能であることを確認してください。
