2 - 9 表 表 表 表 2-1- 6-1 No スイッチ名称 機 能 １ ONLINE （オンライン） ・ 装置を HLC と接続する（オンライン）状態にする時に使用します。 ・ オンライン状態でボタンが点灯します。 ２ ORIGIN ・ 全軸の原点出しを行います。 ３ （ START ） ・ 生産又は，疑似生産動作を実行する時に使用します。 ４ （ PAUSE ， STO P ） ・ 生産又は， 疑似生産を終了する時に使用します。…
2 - 8

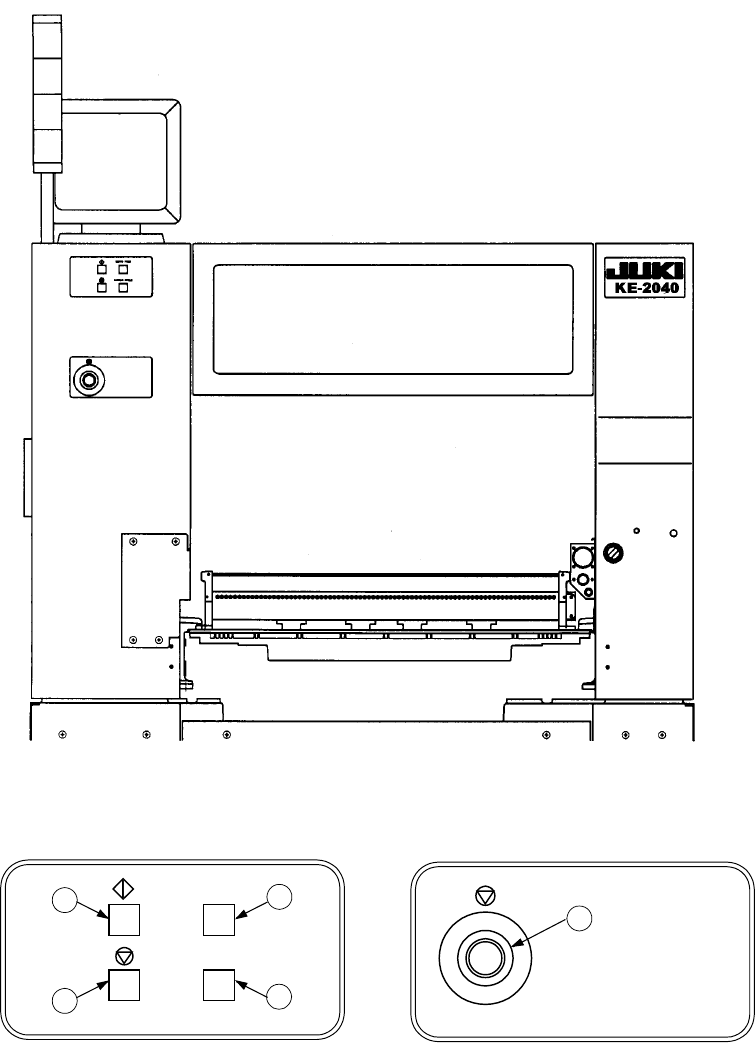

〈 リア 〉
図
図図
図 2-1-6-3
図
図図
図 2-1-6-4 図
図図
図 2-1-6-5
SINGLE CY
SINGLE CYSINGLE CY
SINGLE CYCLE
CLECLE
CLE
SER
SERSER
SERV
VV
VO FREE
O FREEO FREE
O FREE
3
4
5
6
7
2 - 9
表
表表
表 2-1-6-1
No スイッチ名称 機 能
１ ONLINE
（オンライン）
・ 装置を HLC と接続する（オンライン）状態にする時に使用します。
・ オンライン状態でボタンが点灯します。
２ ORIGIN ・ 全軸の原点出しを行います。
３
（START）
・ 生産又は，疑似生産動作を実行する時に使用します。
４
（PAUSE，STOP）
・ 生産又は，疑似生産を終了する時に使用します。１回押すと一時停止に
なり，もう１回押すと終了になります。
５ SERVO FREE ・ サーボモータ（Ｘ軸，Ｙ軸，Ｚ軸，θ軸）をモータフリー状態にする時
使用します。
・ モータフリー状態でボタンが点灯します。再度押すとモータが励磁され
ます。
６ SINGLE CYCLE ・ 基板を１枚生産完了した時点で，生産を終了させる時に使用します。も
う１回押すと，このモードは解除されます。
７ Emergency
・ 本スイッチは，非常停止用です。装置が異常な動作をした時又は，人体
に危険を及ぼす恐れのある時の瞬時停止に使用します。本スイッチを押
す事により，モータ及びその他駆動部は停止し，シグナルライトの赤色
燈が点灯します。
矢印方向にスイッチを回転する事で，スイッチは復帰します。
・ 本スイッチを非常停止以外の目的に使用ないで下さい。
2 - 10
2-2. シグナルライト
シグナルライトシグナルライト
シグナルライト
図
図図

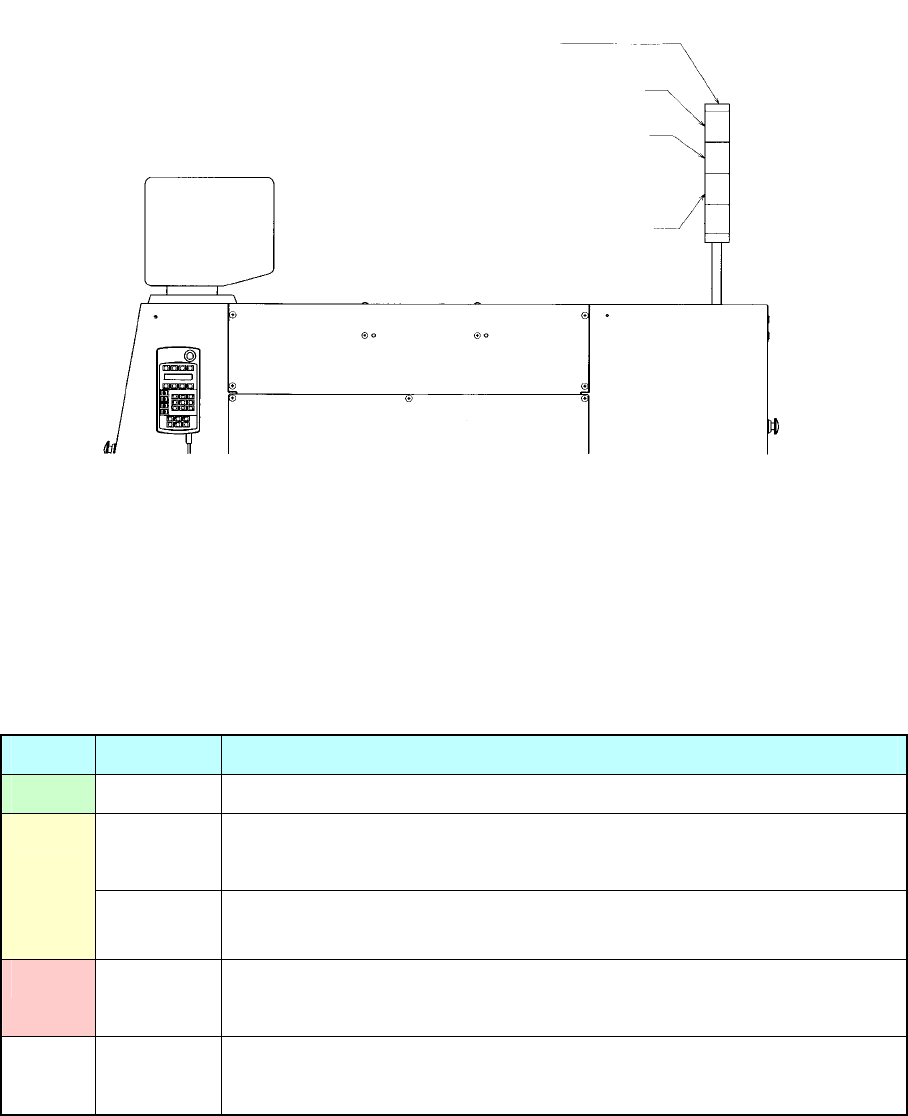

図 2-2-1
本体右側面上側図
本体右側面上側図本体右側面上側図
本体右側面上側図
図 2-2-1 に示すシグナルライトの機能（工場出荷時）を下表に示します。但し，マシンセットアップ
にて任意に変更する事が可能です。（8-2-2-13. シグナルライト参照）
表
表表
表 2-2-1
色 状態 機 能
緑 点灯 ・ 生産実行中であることを示します。
点灯 ・ マニュアルモード状態，プログラムデータ作成中
・ 生産中に一時停止している状態であることを示す。
黄
点滅 ・ 生産中に搭載部品が無くなったことを示す。
（生産が継続できる）
赤 点灯 ・ 非常停止，エラー発生
・ 搭載部品切れで生産が続行出来ないことを示す。
全色 点灯 ・ 生産モードで生産スタートキーが押されるまでの状態。
・ 生産正常終了時，アイドルモード，その他のモードであることを示す。
シグラルライト
赤
黄
緑
