Technische Daten / Technical Data
Maschinen Dimensionen / Machine dimensions
LängexBreitexHöhe/Length x width x height
Gewicht
*
/ Weight
*
1180x1840x1450mm;46”x 72.5” x 57”
Ca1200kg;Approx. 2600 lbs
Installationsanforderung / Installation requirements
Elektrischer Anschluss / Power requirements
Leistungsaufnahme / Power consumption
Absicherung / Fuse protection
Pneumatischer Anschluss / Air supply
Luftverbrauch / Air consumption
400V,50/60Hz(or208VforUSA)
3L+N+PE
2 kW
16 A
6 - 10 bar, 8mmSchlauch;tube 87 to 145 PSI, 5/16 tubing
1,3 Nm³/ h
Rakel / Print parameters
Rakelgeschwindigkeit / Print speed
Rakeldruck / Print pressure
Rakelmode / Print mode
9-300mm/s;.350 -12 in/s
10-250N;2.2 lbs – 56 lbs ¹)
Druck-Druck;Print - Print
Wechseldruck;Alternating print
Druckgut / Print material (X/Y)
Rahmengröße min. / Frame size min.
Rahmengrößemax./Frame size max.
Druckformat min. / Print format min.
Druckformatmax.**/Print format max.**
Druckgutstärke***/Substrate thickness***
Druckgutform / Substrate form
Positionierung / Positioning
450x450mm;17.5” x 17.5”
800x900mm;31” x 35”
80x50mm;3.1” x 2.0”
510x510mm;20” x 20”
0,2-6mm;.008” - .234”
Rechteckig, Durchbrüche < 3 mm
Rectangular, openings < 3 mm / 0.12”
OptischeMarkenerkennung;Fiducial recognition
Systemfähigkeit / System capability
Maschinefähigkeit / Machine capability
Prozessfähigkeit / Process capability
Taktzeit / Cycle time
±12,5μm@6Sigma;C
mK
≥ 2.00
±20,0μm@6Sigma;C
pK
≥ 2.00
7s+Druck; print time
Aufstellbedingungen / Installation requirements
Temperatur / Temperature
Feuchtigkeit / Humidity
25°C+/-10°C;77F +/- 50F
50%+/-20%(nichtkond.);(non cond.)
*
SERIO 5000: 1200 kg, SERIO 5000 Volume: 1210 kg
**
Optionalbiszu610x510mm/Optionally up to 610 x 510 mm
*** Ab 0,5 mm Klemmen / Clamping from 0.5 mm
¹) Abhängig vom eingesetzten Druckkopf. Für weitere Informationen kontaktieren Sie bitte Ihren Vertriebspartner. /
Depending on print head. Please contact your sales engineer for more information.
SPECIALISTS IN
SCREEN & STENCIL PRINTING

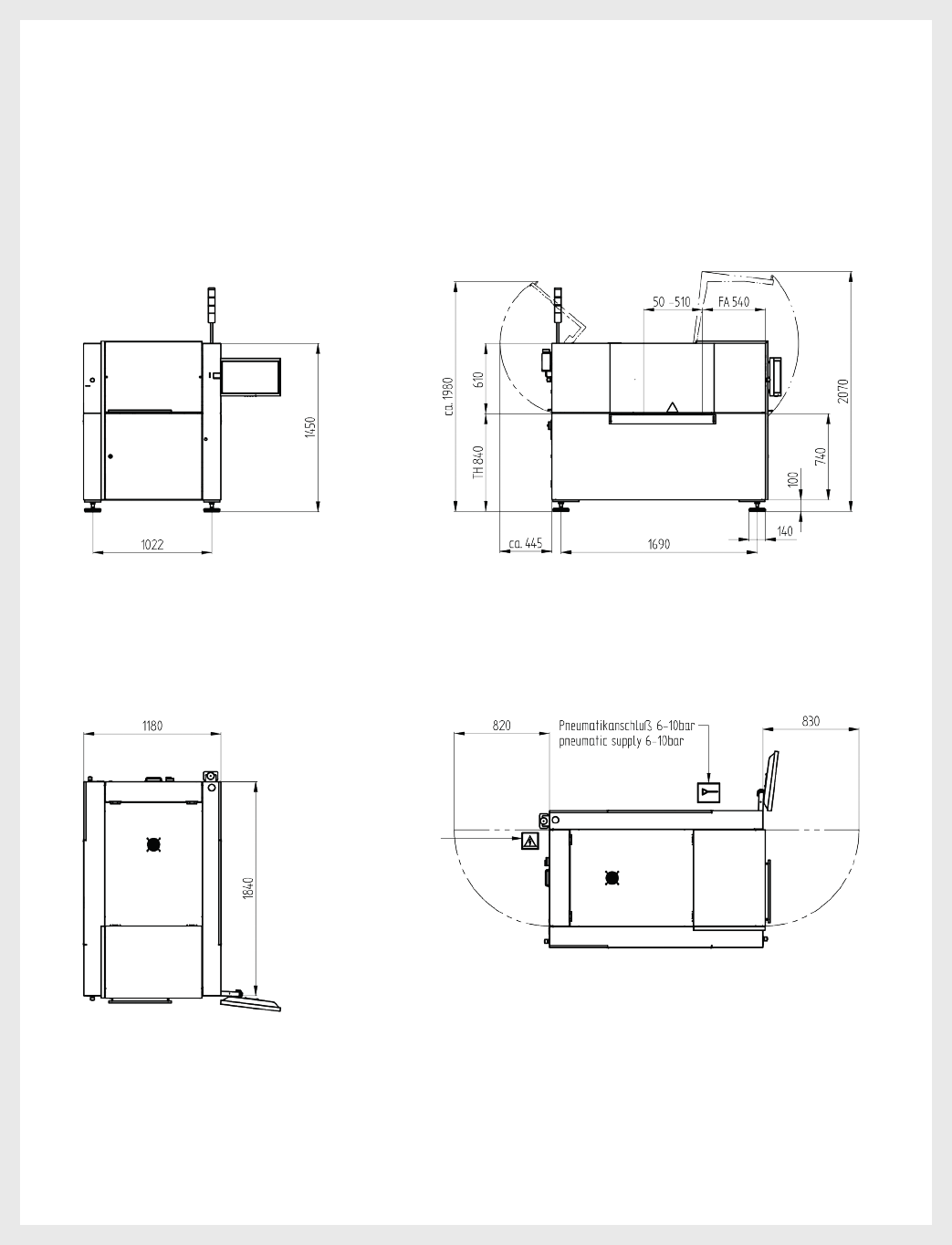

Top view
Front view
Top view
Side view
Technische Daten / Technical Data
