- 94 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-14720 CVS UNIT V ＣＶＳユニットＶ 1 2 SL-6030592-TN SCREW M3 L=5 座金付き六角穴ボルト Ｍ３ Ｌ＝５ (12) 3 400-99514 CVS BASE P ＣＶＳベースＰ (1) 4 SM-6051202-TN SCREW M5X0.8 L=12 六角穴ボルト Ｍ…
- 93 -
47.CVS COMPONENTS
ＣＶＳ 関係
2
20
19
21
1
9
9
9
9
6
5
3
12
18
17
16
15
14
13
12
11
11
11
11
10
10
10
10
10
12
12
8
7
7
7
6
6
4
22
- 94 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14720 CVS UNIT V
ＣＶＳユニットＶ
1
2 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(12)
3 400-99514 CVS BASE P
ＣＶＳベースＰ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
5 401-05839 CVS BRACKET
ＣＶＳブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS COVER
ＣＶＳカバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(5)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
16 401-05840 CVS PCB COVER
ＣＶＳ基板カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 401-18897 CVS_BASE_V2
ＣＶＳベース＿Ｖ２
(1)
20 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
2
21 400-95117 CVS PCB ASM.
ＣＶＳ基板組
1
22 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
1
- 95 -

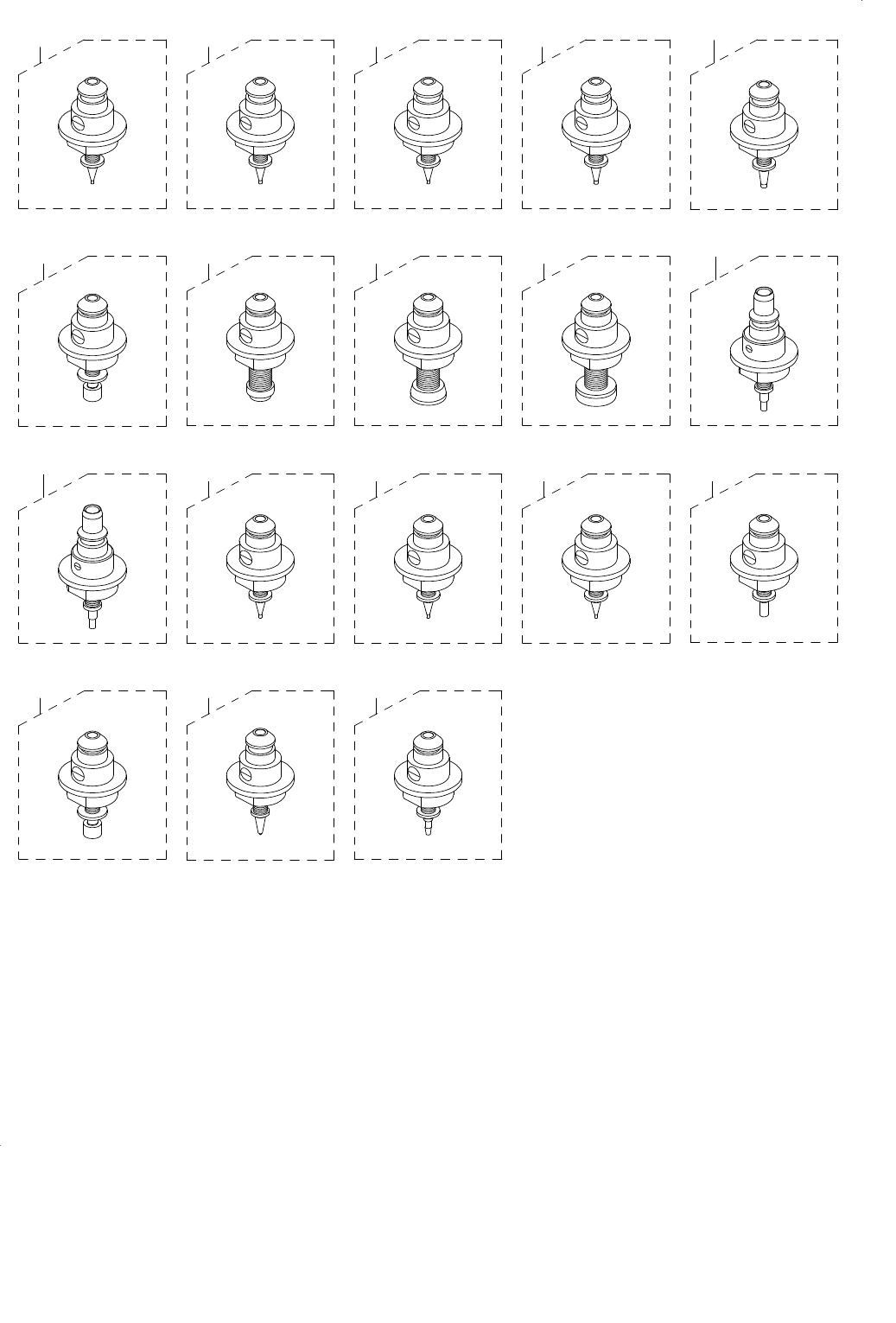

48.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
1817
987
11
16
15141312
21
5
10
6
43
