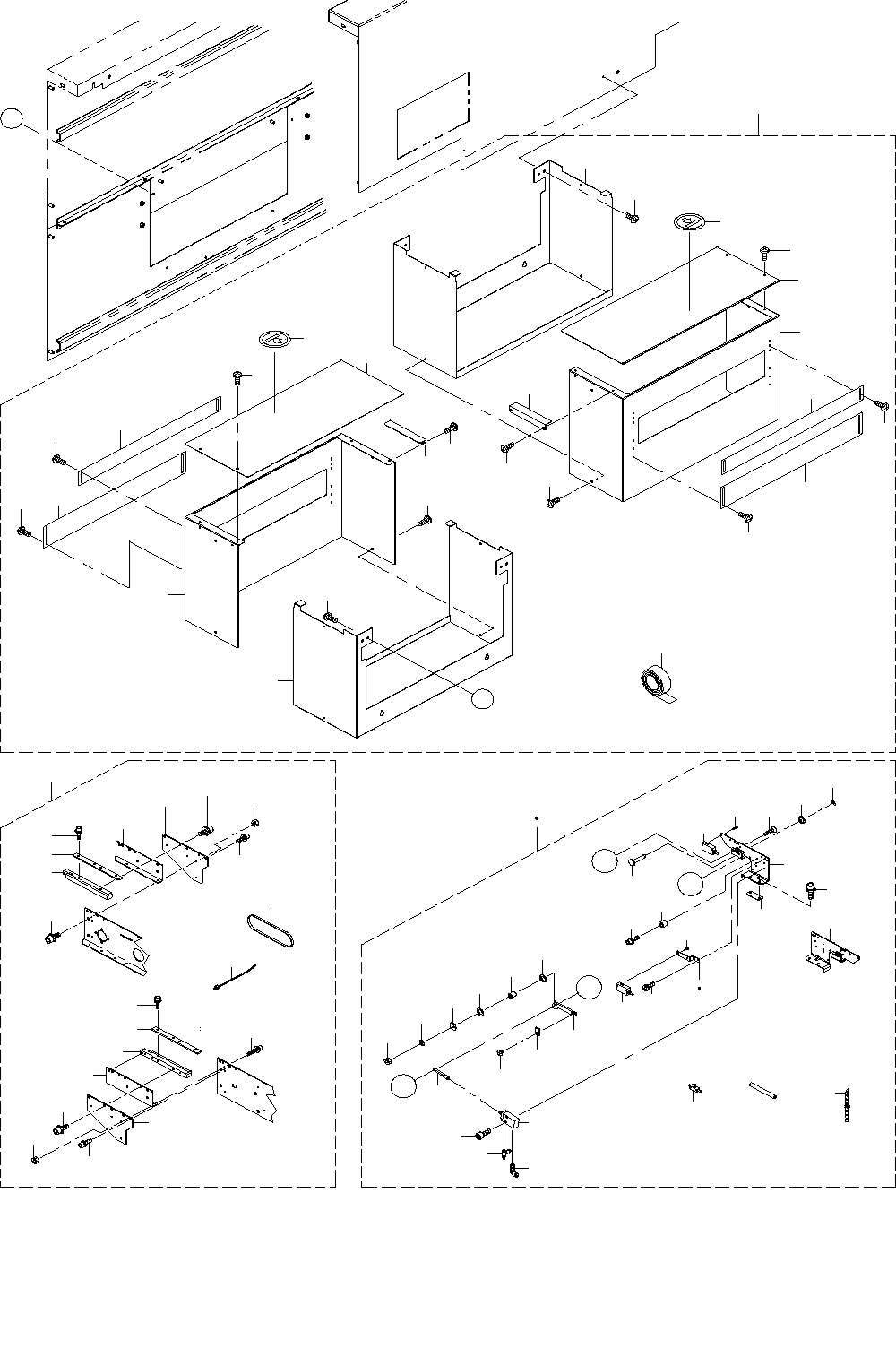

53.CONVEYOR(W) COMPONENTS
コンベア（Ｗ）関係
１
２
８
６
８
５２
４９
５６
１１
１２
Ａ
８
Ａ
８
８
４５
５０
４８
４７
４８
４７
４６
４６
５８
５８
５７
５７
５１
５４
５４
５３
５５
５６
８
８
７
８
６
５
８
７
４
８
３
２
５
８
８
３
４
２２
２９
３０
１７
１５
１４
２０
２１
１３
Ｂ
Ｂ
１９
１８
１６
３１
３３
Ｃ
３４
３４
２３
Ｃ
４３
３２
２７
２４
２５
２６
２８
９
３７
３８
３５
３６
４４
３９
４１
４０
３９
４２
１０
１０
- 106 -
NOTE( 注記 ) #01....FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR REAR ･ LEFT-RIGHT 奥・左右用
FOR FRONT ･ LEFT-RIGHT(EN) 手前・左右（ＥＮ）用
#02....FOR FRONT ･ LEFT-RIGHT 手前・左右用
FOR REAR ･ RIGHT-LEFT 奥・右左用
FOR FRONT ･ RIGHT-LEFT(EN) 手前・右左（ＥＮ）用
#03....FOR EN(FRONT) ＥＮ（手前）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-47020 CONVEYOR_COVER_LW_ASM
搬送カバー＿ＬＷ＿組
1
2 401-47189 CONVEYOR COVER L 200
搬送カバー＿Ｌ＿２００
(2)
3 401-47190 CONVEYOR SIDE COVER L 200
搬送サイドカバー＿Ｌ＿２００
(2)
4 401-47191 CONVEYOR UPPER COVER L 200
搬送アッパーカバー＿Ｌ＿２００
(2)
5 400-01484 CONVEYOR SHUTTER U (L,EN)
搬送シャッターＵ（Ｌ，ＥＮ）
(2)
6 400-01485 CONVEYOR SHUTTER B (L,EN)
搬送シャッターＢ（Ｌ，ＥＮ）
(2)
7 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(2)
8 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(40)
9 400-01490 TAPE
テープ
(4)
10 E5721-729-000 LABEL
荷重禁止シール
(2)
11
#02
401-47018 STOPPER_UNIT_LW_R
ストッパユニット ＬＷ＿Ｒ
1
12
#01
401-47019 STOPPER_UNIT_LW_L
ストッパユニット ＬＷ＿Ｌ
1
13
#02
401-47021 STOPPER_FRAME_R_LW
ストッパフレーム Ｒ＿ＬＷ
(1)
14
#01
401-47022 STOPPER_FRAME_L_LW
ストッパフレーム Ｌ＿ＬＷ
(1)
15 400-00911 STOPER CONNECT
ストッパコネクタ
(1)
16 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
17 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
18 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
19 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
20 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
21 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
22 400-00909 STOPER
ストッパ
(1)
23 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
24 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
25 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(1)
26 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
27 400-23788 STOPER SPACER
ストッパスペーサ
(1)
28 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
29 400-00910 STOPPER PIN
ストッパピン
(1)
30 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
31 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
32 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
33 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
34 E2039-721-000 WASHER A
スラストワッシャＡ
(2)
35
#02
402-41967 SENSOR BR R LW
センサーブラケット Ｒ ＬＷ
(1)
36
#01
402-41968 SENSOR BR L LW
センサーブラケット Ｌ ＬＷ
(1)
37 PC-0124010-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(1)
38 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.5)
39 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
40 401-10065 STOP SENSOR ASM
ＳＴＯＰセンサ組
(1)
41 401-35828 LR WAIT COUT SENSOR ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
42 HX-0031400-00 SPIRAL TABE
スパイラルチューブ
(0.3)
43 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
44 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
45 401-52996 CONVEYOR EXTENSION 150 L_ASM_L
搬送延長１５０Ｌ組＿Ｌ
1
46 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
47 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
48 NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(8)
49 400-11053 RAIL PLATE F(150)
レールプレートＦ（１５０）
(1)
50 HX-0044000-00 CABLE BAND
束線バンド
(5)
51 400-11054 RAIL PLATE R(150)
レールプレートＲ（１５０）
(1)
52 400-11055 RAIL F(150)
レールＦ（１５０）
(1)
53 400-11056 RAIL R(150)
レールＲ（１５０）
(1)
54 400-11057 PWB GUIDE EX(150)
ＰＷＢガイドＥＸ（１５０）
(2)
55 400-11058 CONVEYOR BELT EX(150)
コンベアベルトＥＸ（１５０）
(2)
56 400-11072 JOINT PLATE F(150)
ジョイントプレートＦ（１５０）
(2)
57 SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
58 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
