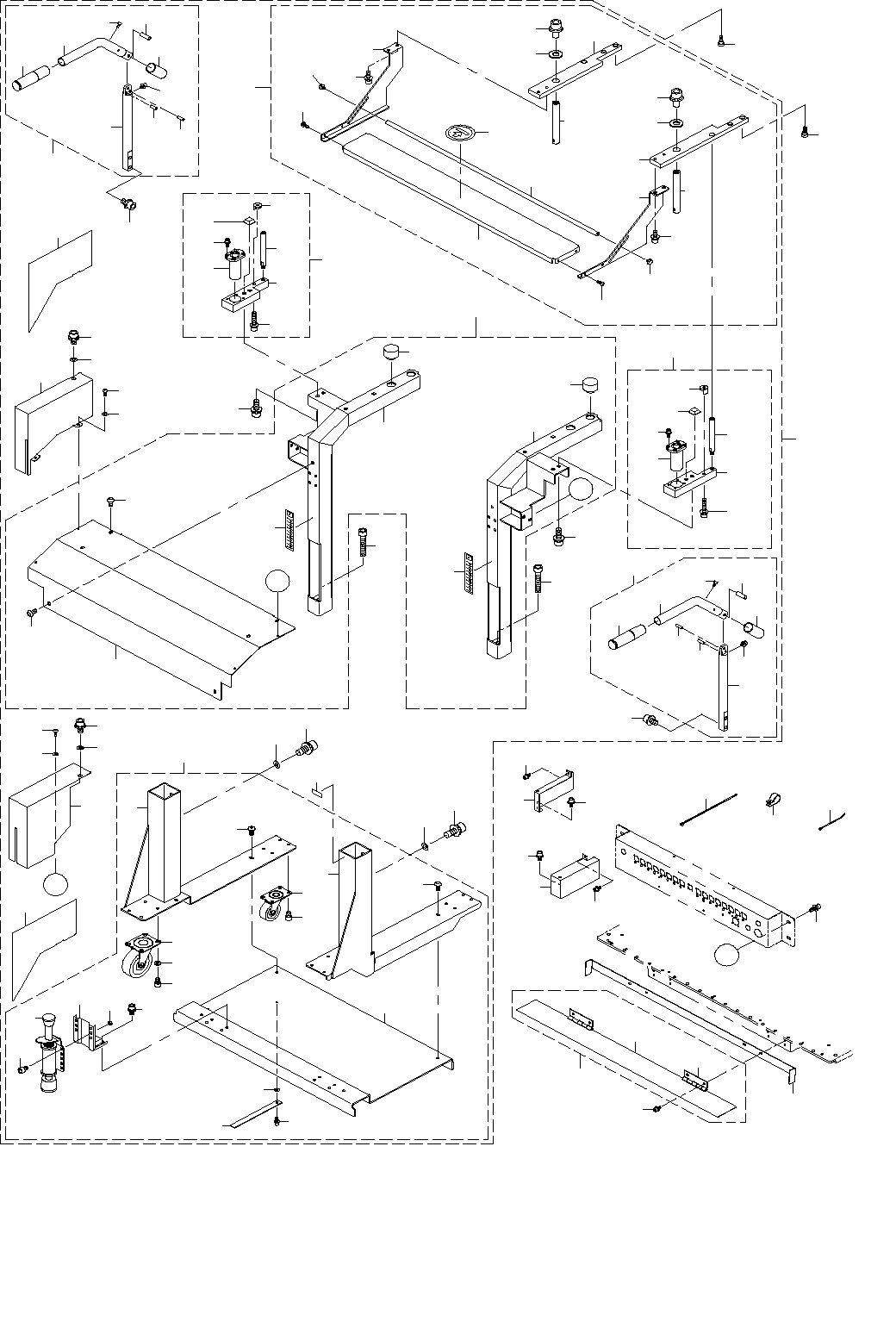

69.M REPLACING OVERALL CHANGER TRUCK COMPONENTS(WITH CONNECTOR BRACKET)(1)
メカ一括交換台車関係（コネクタブラケット有り）（１）
７８
６５
６９
６９
６７
６９
６７
４７
７０
１
６１
６１
８２
８２
７４
６５
６９
６８
６６
６２
６３
６４
７０
６８
６６
６０
５９
６０
５９
５０
５０
３６
２８
Ｂ
４８
Ａ
３０
２１
６４
６３
６２
７５
７３
７６
７１
５７
５７
５６
５４
５５
５５
５３
５３
５２
５１
４９
４３
３５
３４
３２
４２
４０
４４
３３
４１
４４
２９
３８
３９
３１
３７
２３
２３
２６
２６
２５
２２
２４
２４
２７
２７
７９
９３
８０
７７
７４
７３
１８
１９
１７
９１
８８
８９
９０
９２
８７
８７
８６
８６
８４
８５
Ｂ
２
８１
８３
Ａ
７５
７６
７２
４５
４５
４６
１４
１６
１５
１３
１２
１１
１０
７
９
８
６
６
５
４
３
４６
２０
５８
- 138 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-21958 FLOOR TROLLEY SUB UNIT
フロアトロリーサブユニット
1
2 400-21959 TROLLEY BOTTOM ASSY
トロリーボトム組
(1)
3 400-21912 TROLLEY FRAME BL
トロリーフレームＢＬ
(1)
4 400-21913 TROLLEY FRAME BR
トロリーフレームＢＲ
(1)
5 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(6)
7 400-21957 TROLLEY CASTER (75)
トロリーキャスタ（７５）
(2)
8 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１Ｘ１５．２Ｘ２．５
(8)
9 SM-6060802-TN SCREW
六角穴ボルト
(8)
10 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
11 SM-6060802-TN SCREW
六角穴ボルト
(8)
12 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
13 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
14 SM-6060802-TN SCREW
六角穴ボルト
(8)
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
16 NM-6060003-SC NUT M6
六角ナット Ｍ６
(4)
17 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
18 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
19 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
20 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
21 400-58933 TROLLEY FRAME L
トロリーフレームＬ
(1)
22 400-58934 TROLLEY FRAME R
トロリーフレームＲ
(1)
23 400-01731 TROLLEY RUBBER B
トロリーラバーＢ
(4)
24 400-01730 SCALE MARKS SEAL
メモリシール
(2)
25 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
26 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(6)
27 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
28 400-22464 STOPPER PLATE L ASSY
ストッパープレートＬ組
(1)
29 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレートＬ
(1)
30 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(1)
32 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
33 S1021-710-000 ST RUBBER FOOT
ＳＴゴム足
(1)
34 SB-8160005-C0 BEARING
ころがり軸受
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
36 400-22465 STOPPER PLATE R ASSY
ストッパープレートＲ組
(1)
37 400-01735 TROLLEY STOPPER PLATE
トロリーストッパープレート
(1)
38 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
39 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(1)
40 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
41 S1021-710-000 ST RUBBER FOOT
ＳＴゴム足
(1)
42 SB-8160005-C0 BEARING
ころがり軸受
(1)
43 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
44 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(4)
45 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
46 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(4)
47 400-21961 TROLLEY SLIDE ASSY
トロリースライド組
(1)
48 400-21916 BANK PLATE L
バンクプレートＬ
(1)
49 400-21917 BANK PLATE R
バンクプレートＲ
(1)
50 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
51 400-01736 FS BRACKET L
ＦＳブラケットＬ
(1)
52 400-01737 FS BRACKET R
ＦＳブラケットＲ
(1)
53 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
54 400-01739 FS PLATE
ＦＳプレート
(1)
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
56 400-21918 TAPE GUIDE
テープガイド
(1)
57 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ４×８
(2)
58 E5721-729-000 LABEL
荷重禁止シール
(1)
59 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(2)
60 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
61 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
64 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
65 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
66 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
67 SL-6040642-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(1)
68 PS-0600182-KP SPRING PIN TYPE W 6X18
スプリングピン Ｗ形 ６Ｘ１８
(1)
69 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
(2)
70 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(4)
71 400-58936 TROLLEY COVER AL
トロリーカバーＡＬ
(1)
72 400-58937 TROLLEY COVER AR
トロリーカバーＡＲ
(1)
73 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
74 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
75 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
76 SL-6081242-TN BOLT
座金付き六角穴ボルト
(2)
77 E4981-700-000 LABEL
ＥＰＲ０Ｍ用ブランクラベル
(1)
78 400-58938 SIDE TAPE L
サイドテープＬ
(1)
79 400-58939 SIDE TAPE R
サイドテープＲ
(1)
80 HX-0006500-0B CABLE BAND
束線バンド
6
81 HX-0015000-0K CABLE CLIP
ケーブルクリップ
1
82 400-01734 SCREW
段ねじ
4
83 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
84 E1173-725-000 PLATE STAND COVER L
プレートスタンドカバーＬ
1
85 E1174-725-000 PLATE STAND COVER R
プレートスタンドカバーＲ
1
86 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
87 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
88
#01
400-01749 BANK FLAP ASSY
バンクフラップ組
1
89 400-18388 BUTT HINGE
平型蝶番
(2)
90 400-18389 BANK FLAP
バンクフラップ
(1)
91
#01
400-01750 BANK COVER
バンクカバー
1
92
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
93 HX-0067400-00 CABLE BAND
ケーブルバンド
4
- 139 -
