- 159 - 80. IFS-NX COMPONENTS(2) ＩＦＳ − ＮＸ 関係（２） 62 63 62 63 63 63 62 62 60 61 59 59 71 73 69 67 69 67 57 55 56 64 66 58 81 72 72 72 72 68 68 71 70 70 70 70 70 69 67 69 67 69 67 69 67 69 67 69 67 70 65 70 70 71 72 72 74 6…
- 158 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69218 E_BANK_ASSY(CAN)
Ｅバンク組（ＣＡＮ）
1
2 401-10281 E BANK SUB ASSY
Ｅバンクサブ組
(1)
3 401-28160 E_BANK_BASE
Ｅバンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュＡ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
6 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
7 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
9 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
10 401-28166 MARK STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
15 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
16 401-03746 FIXING PLATE
フィキシングプレート
(4)
17 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(12)
18 401-03747 FIXING BLOCK
フィキシングブロック
(4)
19 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１４
(12)
20 400-84713 E BANK SHIM 0.02
Ｅバンクシム０．０２
(8)
21 400-84714 E BANK SHIM 0.03
Ｅバンクシム０．０３
(8)
22 400-84715 E BANK SHIM 0.05
Ｅバンクシム０．０５
(8)
23 400-84699 E BANK SHIM 0.10
Ｅバンクシム０．１０
(12)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ４ Ｌ＝６
(8)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ４ Ｌ＝１８
(8)
27 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
28 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
29 401-03748 RAIL GUIDE 9
レールガイド９
(3)
30 401-03749 RAIL GUIDE 10
レールガイド１０
(1)
31 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
32 400-85590 GUIDE_PLATE
ガイドプレート
(41)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(82)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(41)
35 401-28162 LOCK SHAFT
ロックシャフト
(2)
36 WP-0430801-SC WASHER M4
平座金 Ｍ４
(8)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
38 401-38827 E_BANK_BASE_COVER
Ｅ＿バンク＿ベース＿カバー
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
40 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(10)
41 400-93577 FDC BRACKET ASSY
ＦＤＣブラケット組
(1)
42 400-93591 FDC BRACKET STAY R
ＦＤＣブラケットステーＲ
(1)
43 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
44 401-28140 FDC BRACKET
ＦＤＣブラケット
(1)
45 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
46 400-93594 ETF POSITION LABEL(40)
ＥＴＦポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダーＩＦ１−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダーＩＦ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダーＩＦ１１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダーＩＦ１６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダーＩＦ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダーＩＦ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダーＩＦ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダーＩＦ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタ
(80)
56 400-93590 FDC BRACKET STAY L
ＦＤＣブラケットステーＬ
(1)
57 HX-0022300-0A BUSHING
ブッシュ
(0.14)
58 401-69186 BANK_PCB_BOX_ASSY_IS
バンク基板ボックス組＿ＩＳ
(1)
59 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
61 401-69160 E_BANK_PCB_BASE_IS
電動バンク基板ベース＿ＩＳ
(1)
62 HX-0067100-00 GROMMET
グロメット
(0.21)
63 401-87551 ELEC BANK 10 PCB ASM V2
電動バンク１０基板組 Ｖ２
(1)
64 HX-0067100-0A GROMMET
グロメット
(0.25)
65 HX-0029400-00 FIXED BASE
固定ベース
(8)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(8)
67 401-69161 BANK_PCB_COVER_IS
バンク基板カバー＿ＩＳ
(1)
68 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
69 401-69045 BANK ID PCB ASM
バンクＩＤ基板組
(1)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
71 HX-0029400-00 FIXED BASE
固定ベース
(8)
72 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
73 401-07154 CLOSE LABEL
クローズラベル
(1)
74 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
75 400-93582 FINGER GUARD BR
フィンガーガードブラケット
1
76 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
77 400-01734 SCREW
段ねじ
4
78 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル１０ 大
1
- 159 -
80.IFS-NX COMPONENTS(2)
ＩＦＳ − ＮＸ 関係（２）
62
63
62
63
63
63
62
62
60
61
59
59
71
73
69
67
69
67
57
55
56
64
66
58
81
72
72
72
72
68
68
71
70
70
70
70
70
69
67
69
67
69
67
69
67
69
67
69
67
70
65
70
70
71
72
72
74
65
79
78
80
77
25
22
B
B
52
A
A
5
24
11
4
3
1 2
35
33
38
31
37
31
34
38
33
6
13
7
9
36
36
37
51
34
32
35
8
12
10
29
46
45
50
49
45
39
14
15
15
10
12
42
40
41
42
21
44
44
43
20
24
43
25
8
11
4
3
21
22
22
21
21
22
26
28
27
30
29
32
23
16
19
18
17
48
47
47
30
54
53
54
53
76
76
75
- 160 -

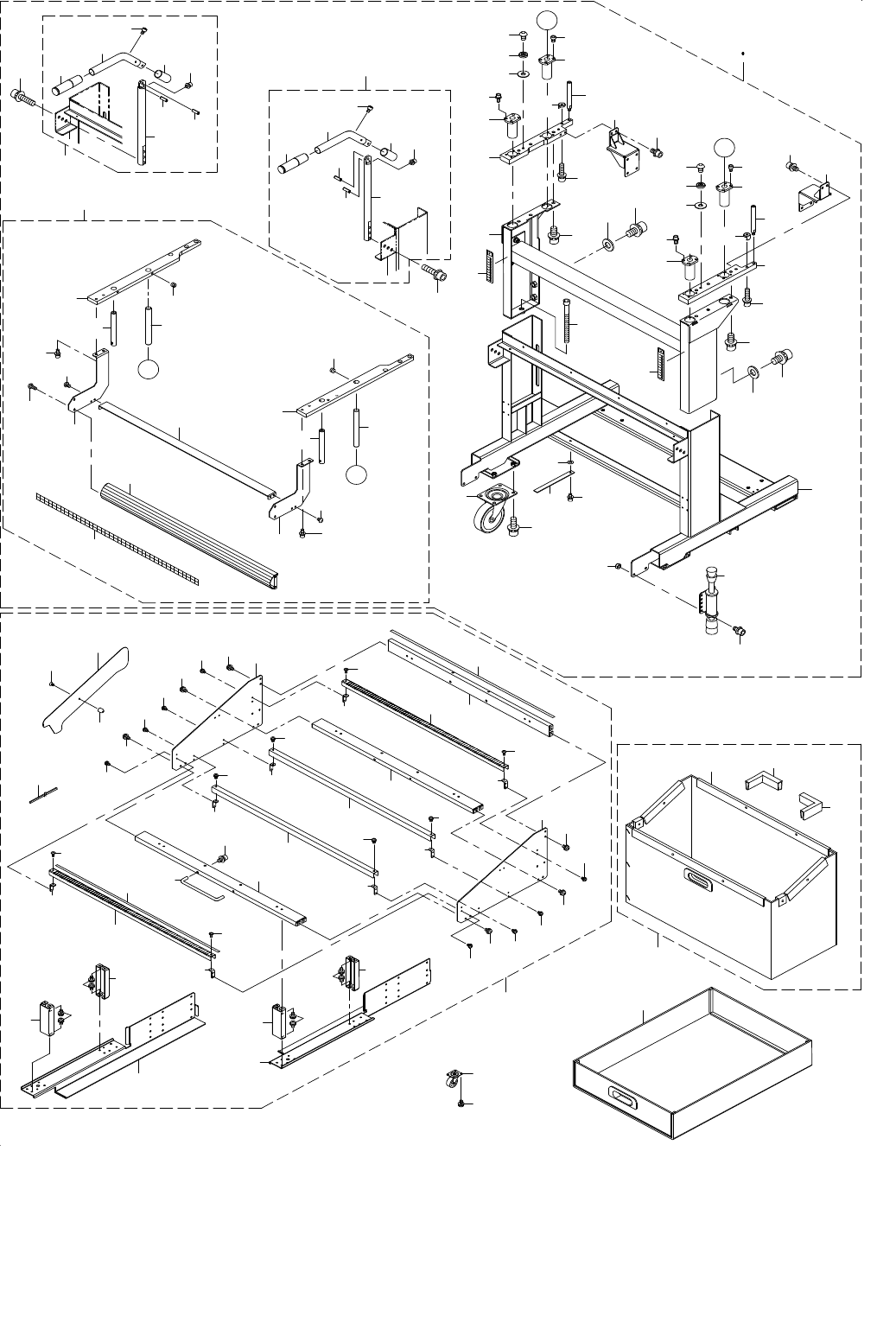

NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....FOR WITH CUTTER カッター有り用
#03....TYPE 950MM,EN ９５０ ＭＭ，ＥＮ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-12818 TROLLEY ASM
トロリー組
1
2
#03
401-20913 TROLLEY_ASM_950
トロリー組＿９５０
1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(4)
5 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿Ｌ７０
(1)
6 400-94837 TROLLEY UPPER
トロリーアッパー
(1)
7 401-10302 TROLLEY BOTTOM
トロリーボトム
(1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
10 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
11 400-89239 E TROLLEY PLATE
Ｅトロリープレート
(4)
12 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(4)
13 401-47459 TROLLEY STOPPER BLOCK R
トロリーストッパーブロックＲ
(1)
14 401-47458 TROLLEY STOPPER BLOCK L
トロリーストッパーブロックＬ
(1)
15 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(6)
16 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(4)
17 400-94859 CASTER 107N
キャスター １０７Ｎ
(4)
18 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(16)
19 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(4)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN SCREW
六角穴ボルト
(16)
23 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(2)
26 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(1)
27 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
29 SL-6083092-TN SCREW M8 L=30
座金付き六角穴ボルト Ｍ８ Ｌ＝３０
(6)
30 400-94928 TROLLEY HANDLE ASM
トロリーハンドル組
(2)
31 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
32 SL-6040642-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(1)
33 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
34 400-94854 HANDLE SHAFT ET
ハンドルシャフトＥＴ
(1)
35 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
36 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
(2)
37 PS-0600182-KP SPRING PIN TYPE W 6X18
スプリングピン Ｗ形 ６Ｘ１８
(1)
38 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
39 401-12820 TROLLEY TAPE GUIDE ASM
トロリーテープガイド組
(1)
40 401-27990 BANK_PLATE_R
バンクプレートＲ
(1)
41 401-27989 BANK_PLATE_L
バンクプレートＬ
(1)
42 401-28047 LINEAR_SHAFT
リニアシャフト
(2)
43 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
44 400-98942 SUPPORT SHAFT
サポートシャフト
(2)
45 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
46 401-10311 TAPE GUIDE BR R
テープガイドブラケットＲ
(1)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
48 401-10312 TAPE GUIDE SUPPORT
テープガイドサポート
(1)
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
50 400-94372 TAPE GUIDE BR C
テープガイドブラケットＣ
(1)
51 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦポジションラベル（４０）＿２
(1)
52 401-10310 TAPE GUIDE BR L
テープガイドブラケットＬ
(1)
53 401-52318 BASE_GUIDE_BR_CL_10VA
ベースガイドブラケットＣＬ＿１０ＶＡ
(2)
54 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
55 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
16
56 400-94860 TH CASTER
ＴＨキャスター
4
57 401-14554 TAPE HOLDER ASM
テープホルダ組
1
58 400-84676 SEPARATION PLATE
セパレーションプレート
(20)
59 401-10291 REEL FIXING BAR40
リールフィキシングバー４０
(2)
60 401-10286 TRASH BOX FRAME L
トラッシュボックスフレームＬ
(1)
61 401-10287 TRASH BOX FRAME R
トラッシュボックスフレームＲ
(1)
62 401-10290 TAPE HOLDER FOOT
テープホルダ足
(4)
63 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(20)
65 401-10285 TAPE HOLDER PL
テープホルダＰＬ
(2)
66 E1612-706-C00 REEL SH
リールＳＨ
(20)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
68 400-94863 TAPE SUPPORT
テープサポート
(2)
69 400-84674 REEL SUPPORT ANGLE
リールサポートアングル
(8)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(16)
71 400-94862 TAPE HOLDER BR 1
テープホルダーブラケット１
(3)
72 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(12)
73 400-94864 TAPE HOLDER HANDLE
テープホルダハンドル
(1)
74 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
75 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.7)
76 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦポジションラベル（４０）＿２
(2)
77
#01
400-94513 TRASH BOX L
トラッシュボックスＬ
1
78 400-25327 CORNER PIECE B1
コーナーピースＢ１
(2)
79 400-94959 TRASH_BOX_L_A
トラッシュボックスＬ＿Ａ
(1)
80 400-25326 CORNER PIECE A1
コーナーピースＡ１
(2)
81
#02
401-10289 TRASH BOX
トラッシュボックス
1
