- 162 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-14551 TROLLEY SAFTY COVER トロリーセーフティカバ ー 1 2 401-10308 TROLLEY SAFTY COVER R トロリーセーフティカバ ーＲ (1) 3 401-10307 TROLLEY SAFETY COVER L トロリーセーフティカバ ーＬ (1) 4 401-1…
- 161 -

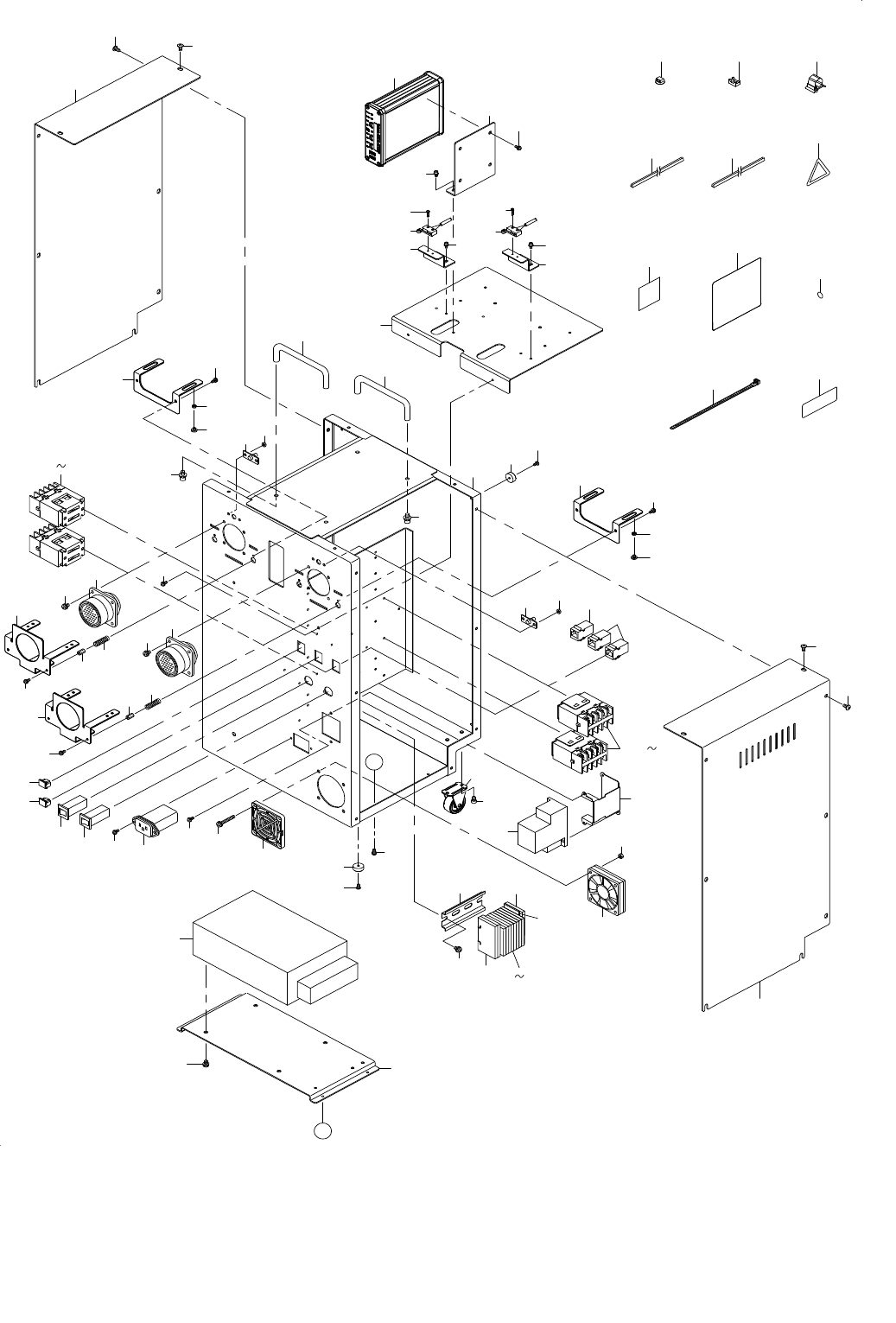

81.IFS-NX COMPONENTS(3)
ＩＦＳ − ＮＸ 関係（３）
52
43
42
41
40
62
62
58
59
60
60
59
58
57
56
62
55
55
53
10
10
9
16
15
1
9
2
8
5
4
4
5
8
12
11
11
12
16
15
19
18
17
7
7
6
6
3
14
21
22
20
13
28
25
24
25
27
26
26
27
30
50
47
59
B
B
31
32
29
46
34
33
35
36
49
48
51
46
45
38
39
37
44
61
57
62
23
54
56
54
69
70
64
73
76
76
63
71
66
75
74
65
68
77
77
77
72
67
72
- 162 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14551 TROLLEY SAFTY COVER
トロリーセーフティカバー
1
2 401-10308 TROLLEY SAFTY COVER R
トロリーセーフティカバーＲ
(1)
3 401-10307 TROLLEY SAFETY COVER L
トロリーセーフティカバーＬ
(1)
4 401-10309 TS COVER SD
ＴＳカバーＳＤ
(2)
5 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
6 400-94723 TOROLLEY COV BR
トロリーカバーブラケット
(2)
7 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
8 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
9 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール （３１．５）
(2)
10 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(2)
11 400-94856 TH LOCK BR
ＴＨロックブラケット
2
12 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
13 401-19277 ST_COVER
ＳＴ＿カバー
2
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
15 400-94861 SLIDE BOLT
スライドボルト
2
16 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
8
17 HX-0029400-00 FIXED BASE
固定ベース
3
18 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
19 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
3
20 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
1
21 WP-0430801-SC WASHER M4
平座金 Ｍ４
1
22 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
1
23 401-26505 TROLLEY_TAPE_GUIDE_ASM_REV_B
トロリーテープガイド組＿ＲＥＶ＿Ｂ
1
24 401-63525 TAPE_GUIDE_A
テープガイドＡ
(1)
25 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(4)
26 401-11174 TGI_POST
ＴＧＩ＿ポスト
(2)
27 SM-6061202-TN SCREW
六角穴ボルト
(2)
28 401-26049 TAPE_GUIDE_B_ASM_TROLLEY
テープガイド＿Ｂ＿組＿トロリー
(1)
29 401-61919 TAPE_GUIDE_B
テープガイドＢ
(1)
30 401-26047 SHUTER_ASM
シャッター組
(1)
31 401-38829 SHUTTER_PLATE
シャッタープレート
(1)
32 401-38835 MAGNET_RUBBER_SHEET
マグネットラバーシート
(2)
33 401-38837 UPDC_HANDLE_BR
ＵＰＤＣハンドルブラケット
(1)
34 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(4)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
36 401-38507 WSHER_TM-147-1
抜け止め防止ワッシャＴＭ−１４７−１
(2)
37 401-26048 SLIDE_GUIDE_ASM_TROLLEY
スライドガイド組＿トロリー
(1)
38 401-38830 SLIDE_GUIDE
スライドガイド
(1)
39 401-38838 SHUTTER_FILM
シャッター＿フィルム
(1)
40 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
41 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(2)
42 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(2)
43 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
44 401-50864 GUIDE_SPACER_55
ガイドスペーサ＿５５
(2)
45 400-98072 SLIDE_WASHER
スライドワッシャー
(4)
46 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(2)
47 400-56921 SPRING STUD
スプリングスタッド
(2)
48 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
49 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
50 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
51 401-11184 SLIDE_GUIDE_SP
スライドガイド＿ＳＰ
(2)
52 400-93982 BASE_GUIDE_BR_A
ベースガイドブラケットＡ
(1)
53 400-93983 BASE_GUIDE_BR_B
ベースガイドブラケットＢ
(1)
54 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
(2)
55 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
56 401-50866 BRG_SUPPORT
ＢＲＧ＿サポート
(2)
57 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
58 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(2)
59 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(2)
60 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
61 401-50865 GUIDE_SPACER_135
ガイドスペーサ＿１３５
(2)
62 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(4)
63 400-71597 CAREER_RAIL_30
キャリアレール３０
1
64 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
65 401-69048 MPC-CAN
ＭＰＣ−ＣＡＮ
1
66 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
67 401-11857 MPC_COVER_V2
ＭＰＣ＿カバー＿Ｖ２
1
68 400-49414 CHIP BOX MIRROR
チップボックスミラー
1
69 EA-9500B01-00 CABLE BAND
束線バンド
10
70 EA-9500B02-00 CABLE BAND 150
束線バンド １５０
10
71 401-47197 MPC_BASE_VA
ＭＰＣ＿ベース＿ＶＡ
1
72 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
73 HX-0015000-0F CABLE CLAMP
ケーブルクリップ
1
74 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
4
75 400-73033 SWITCHING HUB
スイッチングハブ
1
76 HX-0045400-00 TIE MOUNT
タイマウント
3
77 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
- 163 -

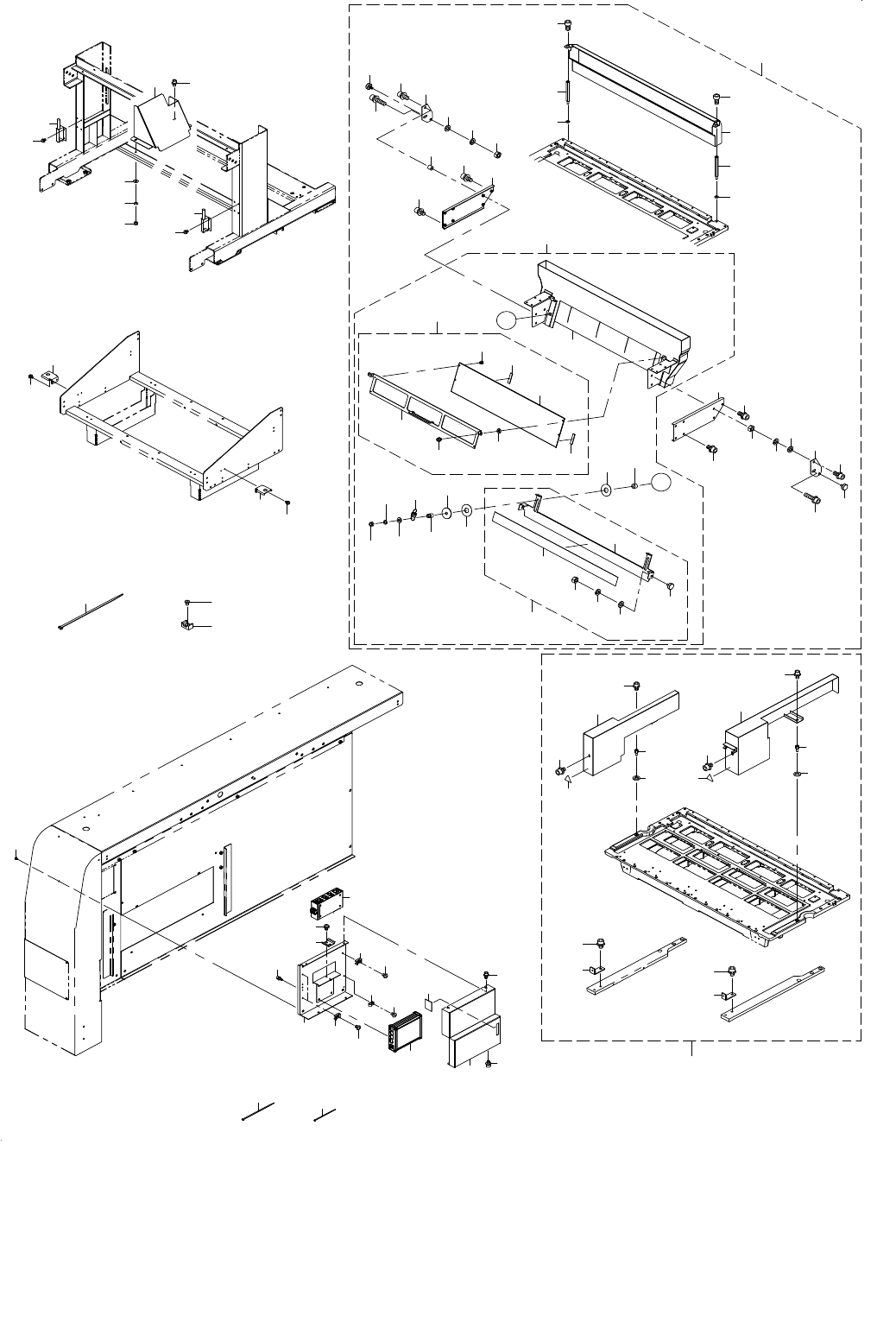

82.IFS-NX COMPONENTS(4)
