- 11 -

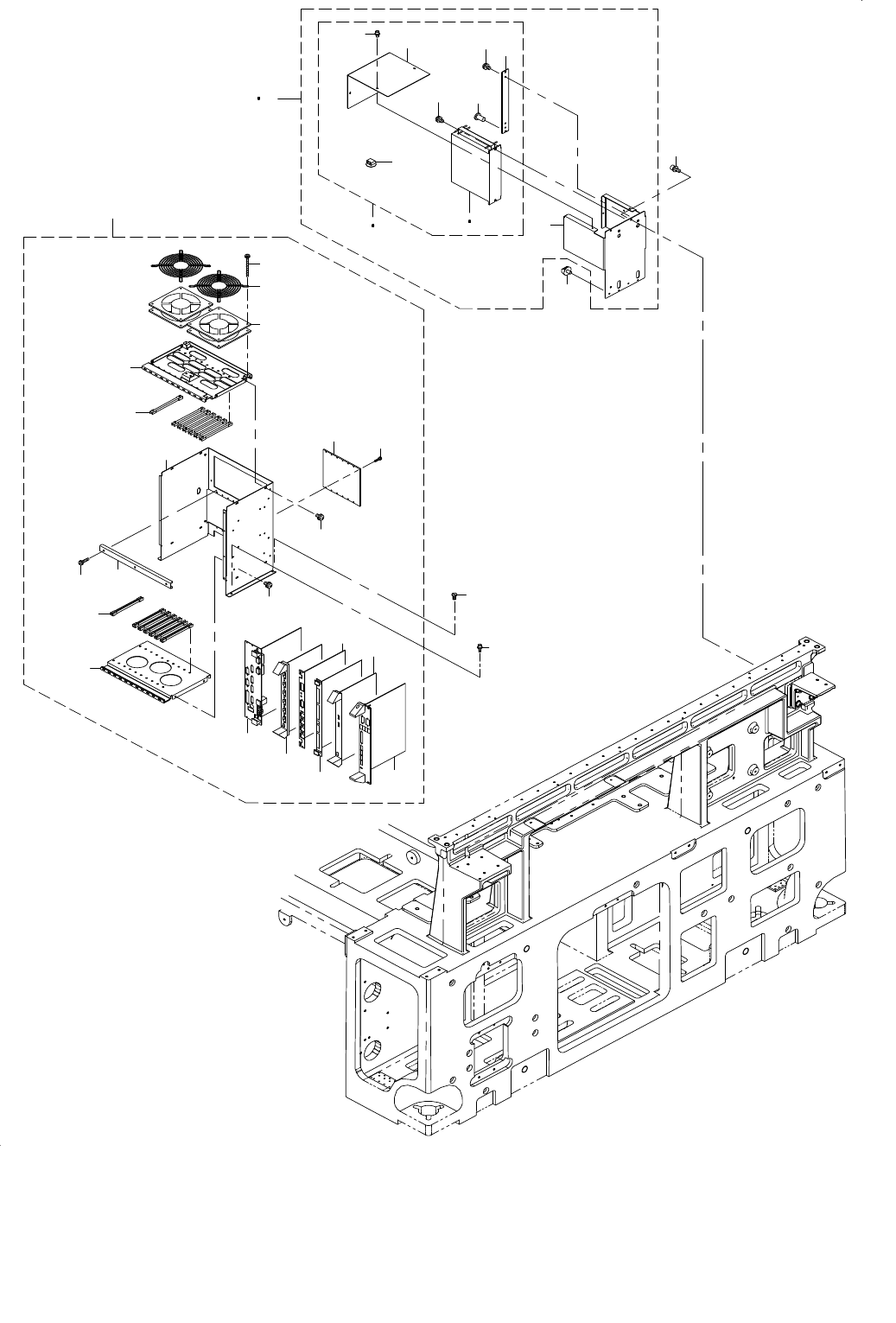

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS(4)
ベースフレーム電装関係（４）
8
1
2
3
13
16
4
5
12
11
10
6
7
9
17
37
25
23
22
21
26
32
15
20
30
35
34
29
28
27
24
25
14
33
24
31
18
36
19
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47620 BU_DRIVER_UNIT
ＢＵ＿ドライバ＿ユニット
1
2
#01
401-47590 BU_DRIVER_UNIT(EN)
ＢＵ＿ドライバ＿ユニット（ＥＮ）
1
3 401-47551 STEP_DRV_BASE
ステップドライバベース
(1)
4 401-13995 BU DRIVER ASSY
ＢＵドライバ組
(1)
5
#01
401-49708 BU DRIVER ASSY EN
ＢＵドライバ＿組＿ＥＮ
(1)
6 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
7
#01
HX-0068900-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
8 400-00534 BACK UP DRIV PLATE
バックアップドライバプレート
(1)
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
10 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
11 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
12 401-47552 STEP_DRV_COVER
ステップドライバカバー
(1)
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
14 HX-0070600-0A MOUNT BASE
マウントベース
(3)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
16 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
17 401-49597 CTRL UNIT 10A
ＣＴＲＬユニット１０Ａ
1
18 401-35433 8-PORT COM BOARD
８−ＰＯＲＴ ＣＯＭ ボード
(4)
19 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
20 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ＣＨポジションボード
(1)
21 401-47546 CTRL_UNIT_FRAME
ＣＴＲＬユニットフレーム
(1)
22 401-47545 CTRL_BASE_L
ＣＴＲＬベースＬ
(1)
23 401-47544 CTRL_BASE_U
ＣＴＲＬベースＵ
(1)
24 HX-0002600-00 GUIDE RAIL
ガイドレール
(14)
25 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
26 400-47087 BACK_BOAD_BAR
バックボードバー
(1)
27 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
28 401-29625 CPCI BACK BOARD 6SLOT
ＣＰＣＩバックボード６スロット
(1)
29 SL-4851091-SC SCREW
座金付きねじ
(16)
30 401-50021 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
(1)
31 401-23242 CPU BOARD
ＣＰＵボード
(1)
32 400-71300 IPX7 ASM
ＩＰＸ７組
(1)
33 401-33768 DC FAN
ＤＣファン
(2)
34 HM-0003300-30 FAN GUARD
ファンガード
(2)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(4)
36 HX-0070600-0A MOUNT BASE
マウントベース
4
37 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
- 13 -
7. BASE FRAME ELECTRIC APPARATUS COMPONENTS(5)
ベースフレーム電装関係（５）
36
41
37
39
40
38
37
43
42
34
25
28
28
26
28
15
24
22
23
29
16
30
30
35
30
33
32
17
19
1
2
9
14
13
12
12
11
11
10
6
3
8
7
4
5
13
7
20
18
21
27
31
