- 20 - NOTE( 注記 ) #01....FOR ST(3020VA,3020VRA) ＳＴ（３０２０ ＶＡ， ３０２０ ＶＲＡ）用 #02....FOR ST(3010A) ＳＴ（３０１０ Ａ）用 #03....FOR ST ＳＴ 用 #04....FOR OP(3010A) ＯＰ（３０１０ Ａ）用 #05....FOR 3010A ３０１０ Ａ 用 REF.NO NOTE PART NO D E S C R I P T I …
- 19 -

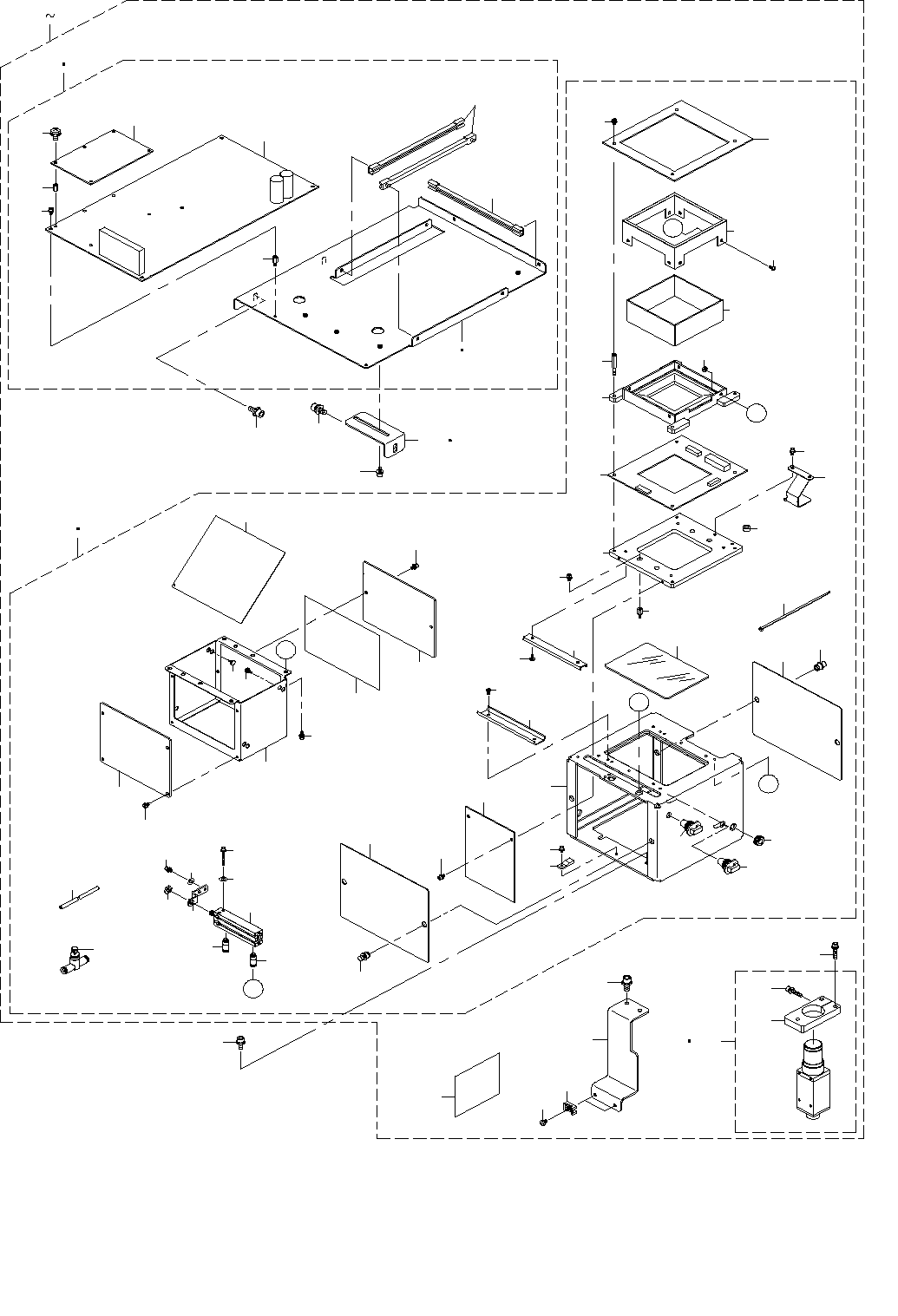

10.VCS COMPONENTS
ＶＣＳ 関係
５９
５８
７８
６１
６０
６２
５３
５４
２４
３３
５７
５５
５６
３０
４０
５１
１３
１２
１１
８
５０
４９
３６
３３
３４
４８
４７
４１
４２
４４
４６
４５
４３
３９
３８
４０
３７
Ｃ
Ｃ
３５
３５
３６
１３
４
５
１
３
１９
６
１０
Ｂ
Ｂ
２８
５２
２６
２７
２０
２１
２５
Ａ
Ａ
２３
２２
１８
１７
１５
１６
１４
５１
３２
３１
２９
７
９
９
６３
６４
７０
７０
６９
６７
７５
７１
６８
６５ ６６
７６ ７７
７４
７４
７２
７３
- 20 -
NOTE( 注記 ) #01....FOR ST(3020VA,3020VRA) ＳＴ（３０２０ ＶＡ，３０２０ ＶＲＡ）用
#02....FOR ST(3010A) ＳＴ（３０１０ Ａ）用
#03....FOR ST ＳＴ 用
#04....FOR OP(3010A) ＯＰ（３０１０ Ａ）用
#05....FOR 3010A ３０１０ Ａ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47631 S_VCS UNIT ASM(ST)
Ｓ＿ＶＣＳユニット組（ＳＴ）
1
2
#04
401-06750 S VCS UNIT ASM(OP)
Ｓ ＶＣＳユニット組（ＯＰ）
1
3
#02
401-62636 S_VCS UNIT ASM(10A ST)
Ｓ＿ＶＣＳユニット組（１０Ａ ＳＴ）
1
4
#03
401-06755 S VCS LIGHT UNIT ASM(ST)
Ｓ ＶＣＳライトユニット組（ＳＴ）
(1)
5
#04
401-06753 S VCS LIGHT UNIT ASM(OP)
Ｓ ＶＣＳライトユニット組（ＯＰ）
(1)
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
8 400-93914 MIRROR BOX S
ミラーボックスＳ
(1)
9 118-04606 RUBBER PLUG
布台防振ゴム
(8)
10 400-71350 HALF MIRROR S
ハーフミラーＳ
(1)
11 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
12 400-71349 COAXIAL DIFFUSER S
コアキシャルディフューザＳ
(1)
13 M8808-301-000 NYLATCH
蓋止めナイラッチ
(4)
14 400-71351 COVER GLASS
カバーガラス
(1)
15 400-00612 LIGHT STAY V
ライトステイＶ
(1)
16 E2143-715-000 TIMER SPACER A
タイマスペーサＡ
(4)
17 401-08595 S-BOTTOM-LIGHT PCB ASM
Ｓボトムライト基板組
(1)
18 401-11656 BOTTOM LIGHT DIFFUSER
ボトムライトディフューザ
(1)
19 400-23599 LIGHT STUD VCS
ライトスタッドＶＣＳ
(8)
20 401-06792 S-SIDE-LIGHT ASM
Ｓサイドライト組
(2)
21 401-11657 SIDE LIGHT COVER
サイドライトカバー
(1)
22 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
23 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(8)
24 401-08599 S-COAXIAL-LIGHT PCB ASM
Ｓ同軸ライト基板組
(1)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
27 400-66577 BACK LIGHT PCB ASM
バックライト基板組
(1)
28 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
29 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
30 400-93912 VCS FRAME S
ＶＣＳフレームＳ
(1)
31 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
33
#04
HX-0036500-00 PUSH
プッシュ
(2)
34
#04
HX-0005500-0E RUBBER BUSHING
ゴムブッシュＥ
(2)
35
#04
400-00628 VCS GUIDE RAIL
ＶＣＳガイドレール
(1)
36
#04
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
37
#04
400-71347 AIR CYLINDER
エアシリンダ
(1)
38
#04
SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
39
#04
WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
(2)
40
#04
PJ-3010405-05 HALF UNION
ハーフユニオン
(2)
41
#04
PC-0124070-00 SPEED CONTROLLER
スピードコントローラ
(2)
42
#04
BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.6)
43
#04
400-00629 VCS SLIDER
ＶＣＳスライダー
(1)
44
#04
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
45
#04
400-00630 SLIDE SPACER NUT
スライドスペーサナット
(1)
46
#04
WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
47
#04
400-00631 CABLE SAFETY B
ケーブルセーフティＢ
(1)
48
#04
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
49
#04
EA-9500B01-00 CABLE BAND
束線バンド
(6)
50 400-71348 BACK SCREEN S
バックスクリーンＳ
(1)
51 400-93913 FLAT PLATE S
フラットプレートＳ
(2)
52 HX-0035400-0B PCB SUPPORT L=8MM
スペーサ
(4)
53
#03
401-06751 S VCS ST CAMERA ASM
Ｓ ＶＣＳ ＳＴカメラ組
(1)
54
#04
401-06752 S VCS OP CAMERA ASM
Ｓ ＶＣＳ ＯＰカメラ組
(1)
55 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
56 400-93915 VCS LENS HOLDER
ＶＣＳレンズホルダ
(1)
57 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(3)
58
#01
HX-0029400-00 FIXED BASE
固定ベース
(2)
59
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
60
#01
SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(2)
61
#01
E5233-729-000 VCS AA CLOTHES PAPER
ＶＣＳラシャペーパ
(1)
62
#01
401-10224 VCS CAMERA CABLE BR
ＶＣＳカメラケーブルブラケット
(1)
63
#01
401-47632 LIGHT_CTRL_PCB_UNIT
ライト＿コントロール＿基板＿ユニット
(1)
64
#05
401-62637 LIGHT_CTRL_PCB_UNIT_10A
ライトコントロール基板ユニット＿１０Ａ
(1)
65 401-47520 LIGHT_CTRL_PCB_BR
ライトコントロール基板ブラケット
(1)
66 401-61878 LIGHT_CTRL_PCB_BR
ライトコントロール基板ブラケット
(1)
67 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(22)
68 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
69 HX-0041800-0C SPACER
スペーサ
(4)
70 HX-0002600-0A BASE PARTS
基板パーツ
(3)
71 401-08607 S-LIGHT_CTRL PCB ASM
Ｓライトコントロール基板組
(1)
72 HX-0035400-0B PCB SUPPORT L=8MM
スペーサ
(2)
73 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
74 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(4)
75 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
76 401-47523 PLATE_SUPPORT
プレートサポート
(2)
77
#05
401-62631 PLATE_SUPPORT
プレートサポート
(4)
78 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
- 21 -

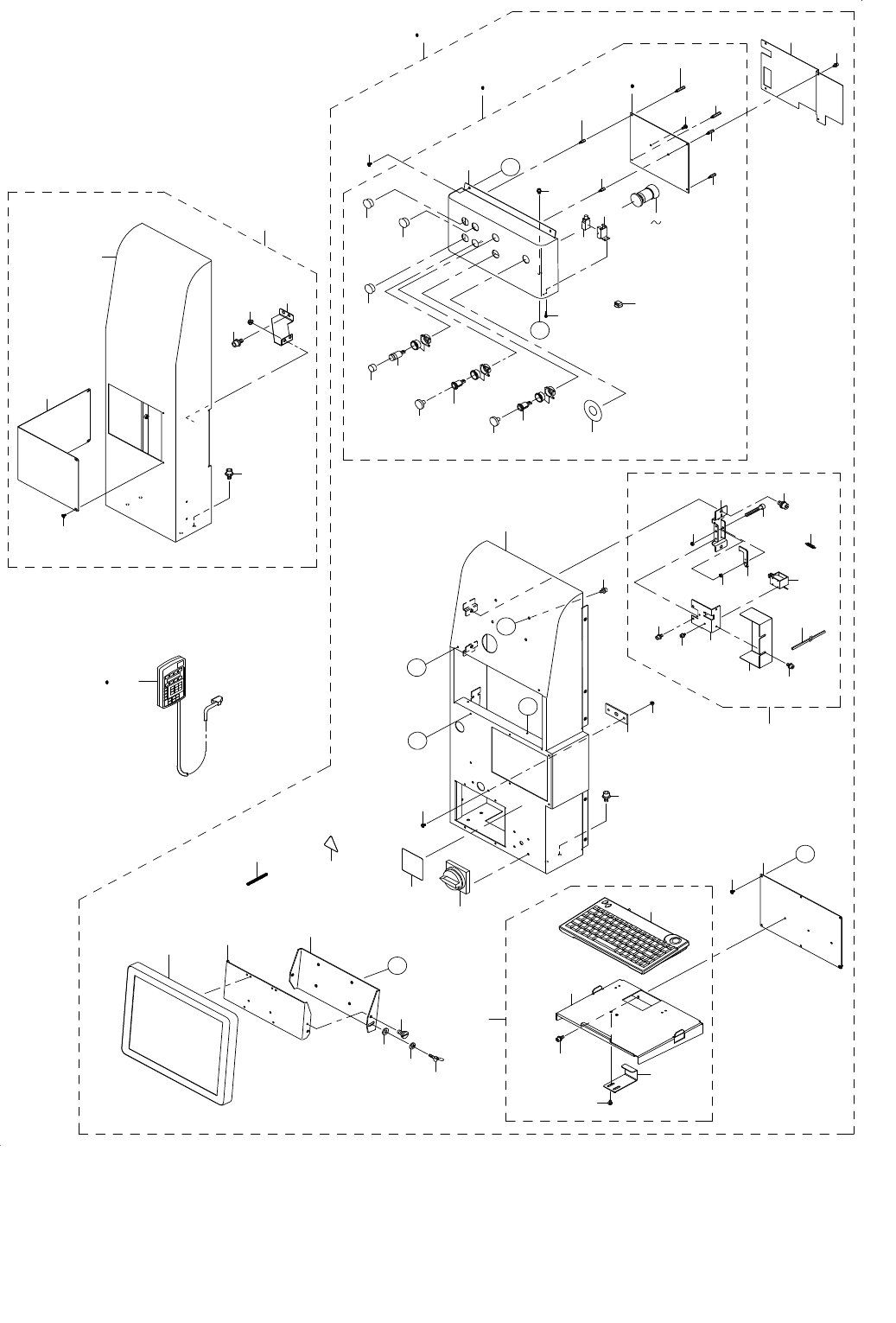

11.COVER COMPONENTS(1)
カバー関係（１）
1
79 80
5
2
6
4
3
A
22
21
23
20
17
18
16
9
10
77
58
58
55
57
53
56
52
42
43
A
67
59
61
48
47
45
51
45
41
40
19
7
8
11
13
12
14
15
24
35
26
27
32
32
29
33
38
34
31
36
25
28
37
30
51
44
44
64 65
46
50
52
54
53
58
62
63
76
39
78
B
B
68
69
70
73
72
71
75
74
C
C
49
D
D
66
