- 50 - NOTE( 注記 ) #01....FOR 3010A ３０１０ Ａ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-46888 HEAD RELATED 2 0VA ASM ヘッド周り＿２０ＶＡ＿組 1 2 401-46898 HEAD_TOP_BA SE ヘッドトップベース (1) 3 400-71575 HEAD TOP POLE R ヘッドトップポ…
- 49 -

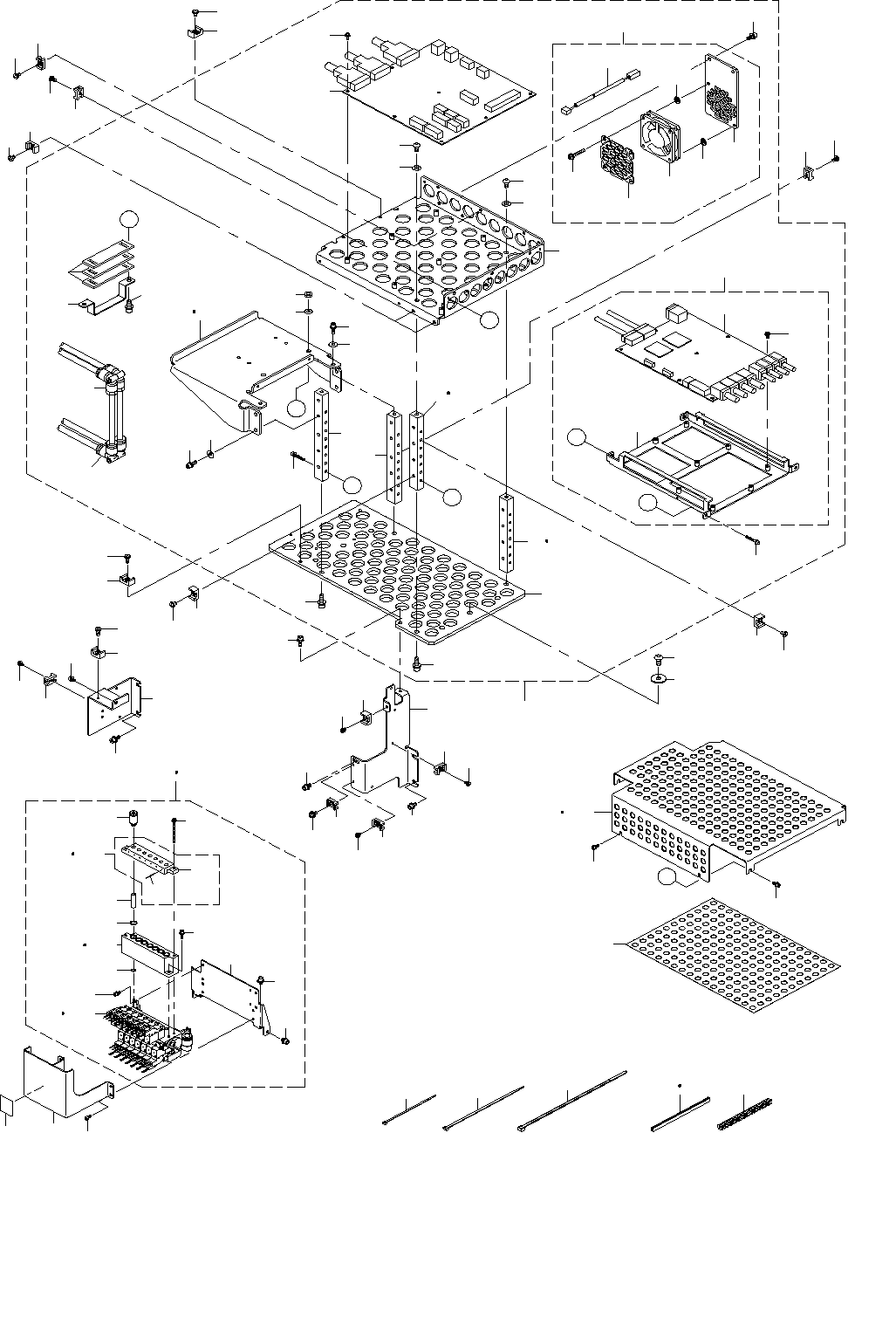

25.HEAD RELATED COMPONENTS
ヘッド周り関係
１４
８３
８０
８３
８０
Ｄ
Ｄ
８３
８０
２
１２
１３
１５
１６
８３
７３
６４
１
２３
２３
４
Ｂ
１０
８
７
３４
Ｃ
３８
３７
２１
２２
Ａ
１８
１１
１０
９
３３
８
７
６
５
５
４
３
３２
３
３２
Ｃ
７８
７８
７７
６５
６９
７０
７１ ７ ２
６８
６７
６６
４７
４８
５０
４９
５３
５４
５６
５７
６１
６３
５５
５９
５８
６０
５１
７６
５２
５２
６２
７４
７５
４４
４３
４１
２０
２２
Ｂ
Ａ
２６
２７
２８
２５
２９
３１
１１
３５
３６
４０
４２
４１
４３
４４
４３
４４
７９
４５ ４６
１７
８３
７９
２４
８０
８３
３９
３７
８２
３７
３９
１９
８３
８０
８１
４３
３０
３０
- 50 -
NOTE( 注記 ) #01....FOR 3010A ３０１０ Ａ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-46888 HEAD RELATED 20VA ASM
ヘッド周り＿２０ＶＡ＿組
1
2 401-46898 HEAD_TOP_BASE
ヘッドトップベース
(1)
3 400-71575 HEAD TOP POLE R
ヘッドトップポールＲ
(2)
4 400-71576 HEAD TOP POLE L
ヘッドトップポールＬ
(2)
5 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
6 401-46899 HEAD_TOP_PLATE_20VA
ヘッドトッププレート２０ＶＡ
(1)
7 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(2)
8 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(2)
9 400-71578 HEAD PLASTIC RAIL BR
ヘッドプラレールブラケット
(1)
10 WP-0431005-SP PLAIN WASHER
平座金
(8)
11 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(8)
12 L153E-221-000 FC SUPPORT
ＦＣ サポート
(1)
13 L153E-321-000 FC RUBBER
ＦＣルーバー
(3)
14 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
15 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
16 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
17 401-46889 4AXIS_SERVO_AMP_ASM
４軸サーボアンプ組
(4)
18 401-46900 HEAD_TOP_PCB_PLATE
ヘッドトップ基板プレート
(1)
19 401-29650 4AXIS INTEGRAL TYPE T AXIS DRIVER
４軸一体Ｔ軸ドライバ
(1)
20 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(9)
21 401-30259 S-HEAD MAIN PCB ASM
Ｓヘッドメイン基板組
(1)
22 SL-6032092-TN BOLT
座金付き六角穴ボルト
(16)
23 PJ-3040800-02 ELBOW UNION
エルボ
(4)
24 401-46890 HEAD_TOP_FAN_20VA_ASM
ヘッドトップファン＿２０ＶＡ＿組
(1)
25 401-46901 HEAD_TOP_FAN_BR
ヘッドトップファンブラケット
(1)
26 401-19461 HEAD FAN MOTOR A ASSY
ヘッドファンモータＡ組
(1)
27 400-66152 Y_FAN_GUARD_C
ＹファンガードＣ
(1)
28 SL-4042591-SC SCREW M4 L=25
座金付き なべ小ねじ Ｍ４ Ｌ＝２５
(4)
29 401-46385 HEAD FAN RELAY CABLE ASM
ヘッドファン中継ケーブル組
(1)
30 400-98346 RETAINING WASHER M4
リテーニングワッシャ Ｍ４
(2)
31 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
32
#01
401-08816 HEAD TOP POLE R 3010
ヘッドトップポールＲ ３０１０
(2)
33
#01
401-36796 CABLE_BEAR_BR
ケーブルベアブラケット
(1)
34 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(9)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
1
36 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
37 HX-0029400-00 FIXED BASE
固定ベース
4
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
39 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
3
40 400-94357 HEAD_CABLE_BR_C
ヘッドケーブルブラケットＣ
1
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
42 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
1
43 HX-0029400-00 FIXED BASE
固定ベース
4
44 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
3
45 401-18780 HEAD VACUUM UNIT 3020V ASM
ヘッドバキュームユニット３０２０Ｖ組
1
46
#01
401-14342 VACUUM CABLE ASM 3010
バキュームケーブル３０１０組
1
47 400-60556 FILTER BOX U ASM
フィルタボックスＵ組
(1)
48
#01
400-64231 FILTER BOX U70 ASM
フィルタボックスＵ７０組
(1)
49 400-46519 FILTER BOX U
フィルタボックスＵ
(1)
50 400-60551 FILTER SET PIN
フィルタセットピン
(7)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
52 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
53 401-13699 VACUUM SV CABLE ASM 3020
バキュームＳＶケーブル組３０２０
(1)
54
#01
401-13700 VACUUM SV CABLE ASM 3010
バキュームＳＶケーブル組３０１０
(1)
55 PJ-3010405-05 HALF UNION
ハーフユニオン
(7)
56 400-62188 FILTER BOX L 80
フィルタボックスＬ ８０
(1)
57
#01
400-62187 FILTER BOX L 70
フィルタボックスＬ ７０
(1)
58 400-46059 O RING F2
ＯリングＦ２
(7)
59 400-46058 O RING F1
ＯリングＦ１
(7)
60 SL-6031042-TN SCREW
座金付き六角穴ボルト
(2)
61 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ３ Ｌ＝４０
(2)
62 400-60224 HEAD VALVE BRACKET
ヘッドバルブブラケット
(1)
63 400-46646 FILTER
フィルタ
(7)
64 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
6
65
#01
401-46908 HEAD_TOP_COVER_10A
ヘッドトップカバー１０Ａ
1
66 EA-9500B01-00 CABLE BAND
束線バンド
20
67 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
30
68 HX-0006500-0B CABLE BAND
束線バンド
5
69 401-46904 HEAD_TOP_COVER_20VA
ヘッドトップカバー２０ＶＡ
1
70 HX-0009600-00 EDGING BUSH
エッジングブッシュ
1
71 HX-0009600-0A EDGING BUSH
エッジングブッシュ
1
72 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.5
73 WP-0651646-SC WASHER
平座金
6
74 400-94360 HEAD COVER
ヘッドカバー
1
75 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
4
76 E3858-715-000 SEAL
手触れ禁止シール
1
77 400-71580 HEAD COVER SHEET 3020
ヘッドカバーシート３０２０
1
78 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
8
79 HX-0029400-00 FIXED BASE
固定ベース
8
80 HX-0029400-00 FIXED BASE
固定ベース
17
81 SL-4040841-SE SCREW M4 L=8
なべねじセムス Ｍ４ Ｌ＝８
1
82 401-46902 HEAD_CABLE_BR
ヘッドケーブルブラケット
1
83 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
17
- 51 -

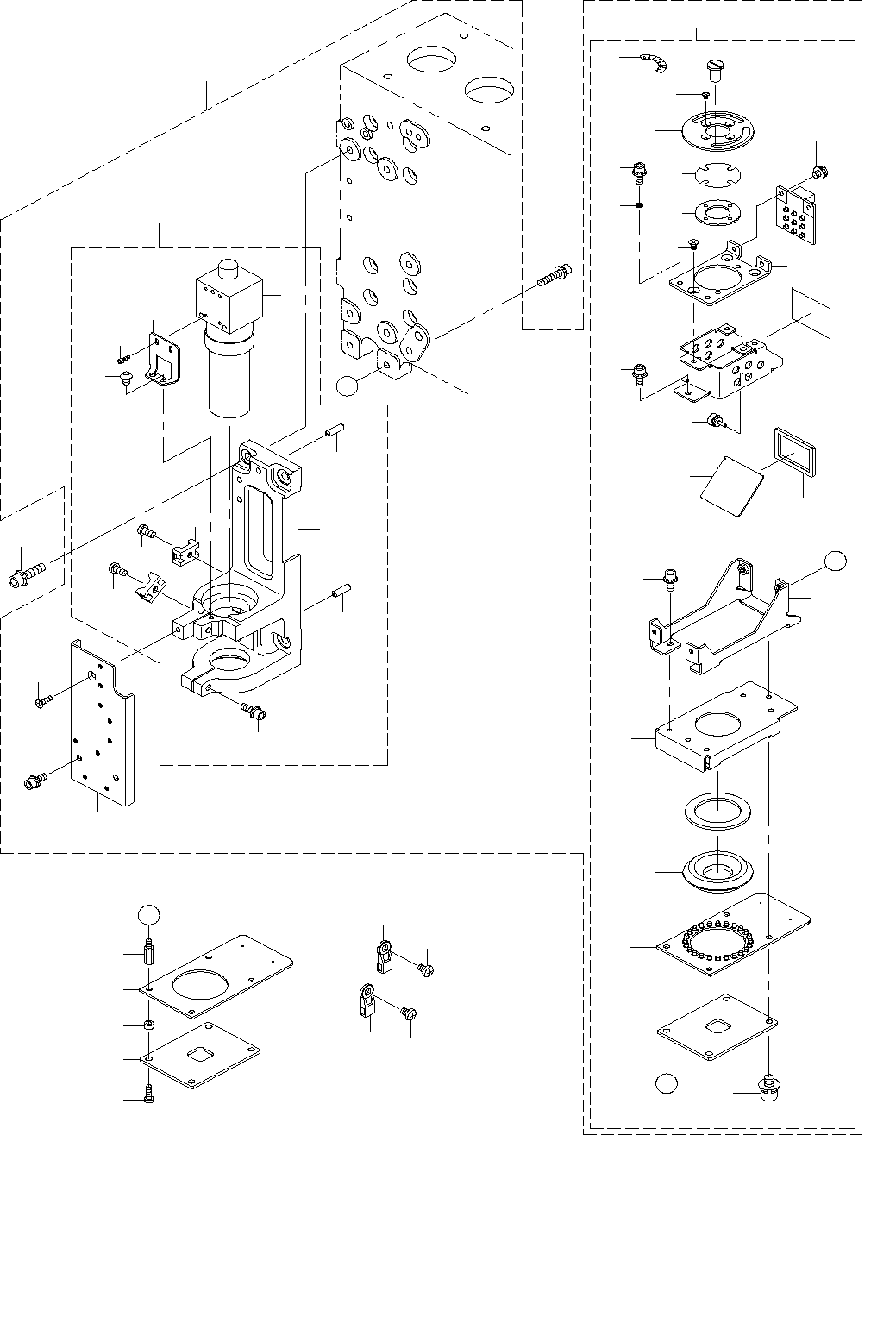

26.OCC COMPONENTS
ＯＣＣ 関係
Ｂ
１
２６
１７
１５
２０
３８
３６
２３
２８
２９
３０
３１
４１
４０
３９
３７
３５
３４
３３
３２
２２
２４
１６
２７
２１
１９
Ａ
１８
２５
Ｂ
４３
４２
４２
４３
１４
４
６
６
１３
９
８
７
２
４７
４６
４４
４５
４８
Ａ
５０
３
１１
１２
４９
５
１０
１０
５
