- 74 - NOTE( 注記 ) #01....WHEN OPTIONAL VCS IS ON, オプション ＶＣＳ が付いている場合は、 IT IS NECESSARY TO ADD ONE 電磁弁を１つ追加する必要があります。 ELECTROMAGNETIC V ALVE #02....TYPE M Ｍ 仕様 #03....TYPE L Ｌ 仕様 *INSTALLATION POSIT ION AND DIRECT ION VAR…
- 73 -

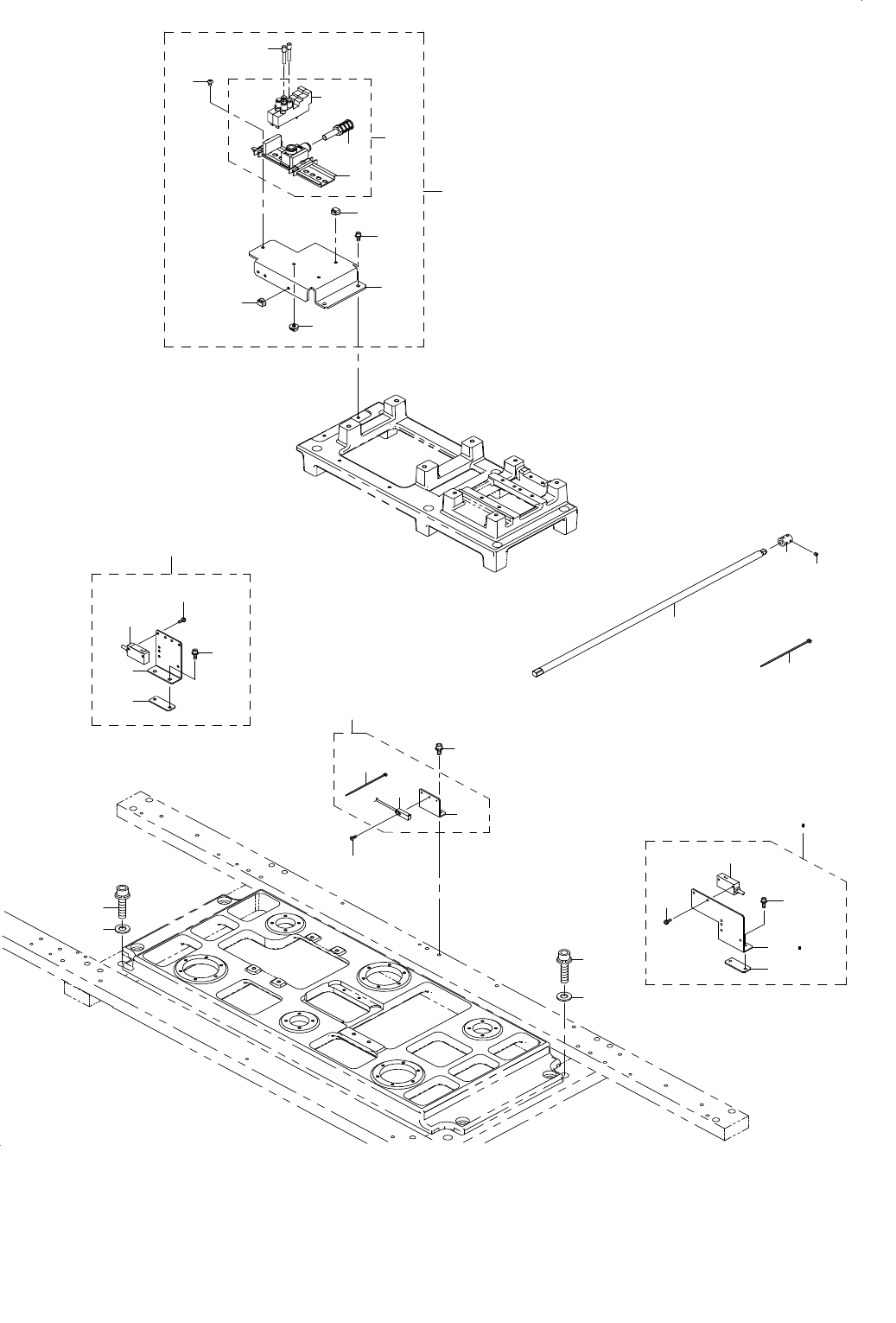

37.PWB CONVEYOR COMPONENTS(10)
基板搬送関係（１０）
13 14
20
19
18
17
15
16
26
1
25
25
1
12
29
28
27
11
2
10
22
21
24
23
4
8
9
7
9
9
6
5
3
30
33
32
36
35
34
31
- 74 -
NOTE( 注記 ) #01....WHEN OPTIONAL VCS IS ON, オプション ＶＣＳ が付いている場合は、
IT IS NECESSARY TO ADD ONE 電磁弁を１つ追加する必要があります。
ELECTROMAGNETIC VALVE
#02....TYPE M Ｍ 仕様
#03....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
2 401-46967 CONVEYOR_VALVE_UNIT
コンベア バルブ ユニット
1
3 401-46964 MANIFOLD_VALVE_ASM
マニホールドバルブ組
(1)
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取付けベース
(1)
5
#01
PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
8 PX-5000140-00 PLUG
止栓
(2)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 401-47000 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
(1)
11 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
13
#02
401-46981 WAIT_SENSOR_UNIT_ML
ウェイトセンサーユニット ＭＬ
1
14
#02
401-46982 WAIT_SENSOR_UNIT_MR
ウェイトセンサーユニット ＭＲ
1
15
#02
401-47011 WAIT_SENSOR_BR_ML
ウェイトセンサＢＲ＿ＭＬ
(1)
16
#02
401-47012 WAIT_SENSOR_BR_MR
ウェイトセンサＢＲ＿ＭＲ
(1)
17 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
18 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
19 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
20 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
21 400-93920 HANDLE SHAFT
ハンドルシャフト
1
22 EA-9500B01-00 CABLE BAND
束線バンド
40
23 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
24 SM-8050502-TP SCREW M5 L=5
止めねじ
4
25 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
4
26 401-46963 BU_HOME_SENSOR_BR_ASM
ＢＵホームセンサＢＲ組
1
27 EA-9500B01-00 CABLE BAND
束線バンド
(1)
28 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ ＯＲＧ センサワイヤー組
(1)
29 401-46994 BU_SENSOR_BR
ＢＵセンサーブラケット
(1)
30 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
31
#03
401-46989 WAIT_SENSOR_UNIT_L
ウェイトセンサーユニット Ｌ
1
32
#03
401-47013 WAIT_SENSOR_BR
ウェイトセンサＢＲ
(1)
33 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
34 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(1)
35 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
36 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
- 75 -

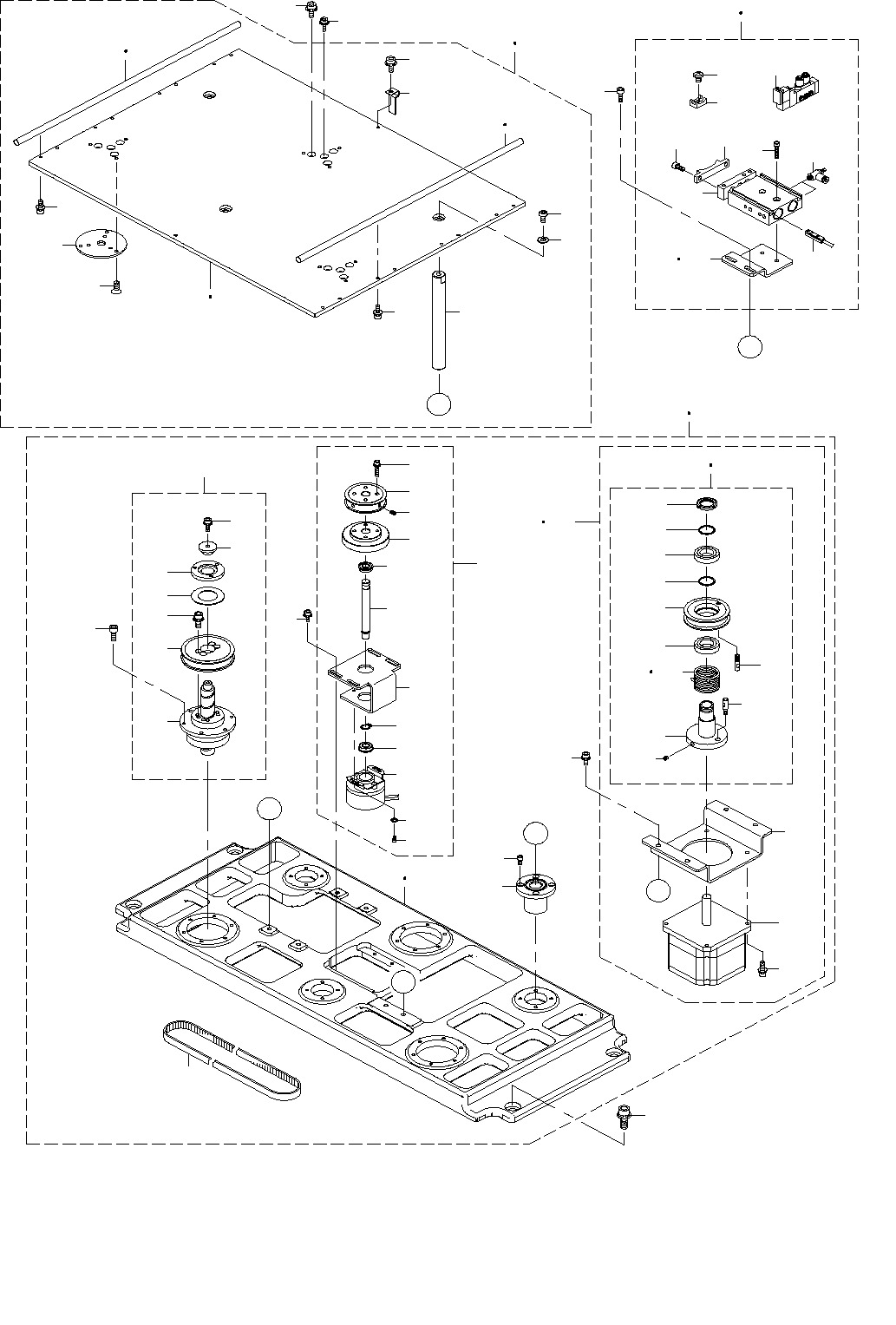

38.PWB CONVEYOR COMPONENTS(11)
基板搬送関係（１１）
７５
Ｃ
６２
６３
７４
７３
６４
７１
６９
７０
６８
６７
４７
４８
５５
５６
７２
６６
６５
６１
３８
４１
４０
３９
４４
４５
４２
４３
６０
５８
５９
５４
５７
５２
５３
６０
５８
５９
４６
２０
２１
１０
９
６
１
２
２３
１６
１３
８
１３
７
Ａ
Ａ
５１
１９
１８
２９
２８
２７
３１
２２
２６
２７
３４
３０
３４
３１
３７
３５
２４
２５
３２
３３
１１
１５
１４
１２
５
３６
７６
３
４
４９
５０
７７
Ｂ
Ｂ
１７
Ｃ
