1.12 Tips & Tricks zum Barcode-Leser
1.12.1 Hintergrund
Diese Technische Info wurde erstellt, da es einige Veränderungen in der Software CLV_Setup
Version 4.3 zu älteren Versionen gibt. 1
Zusätzlich wurden neue Erkenntnisse und praktische Er
fahrungen im Umgang mit dem LP-Bar-
code-Scanner in dieses Dokume
nt eingefügt. 1
Dies ist ausschließlich eine Ergänzung zu 00193891-05 Nachrüstanleitung LP-Barcode und wird
in Kür
ze in die Nachrüstanleitung integriert. 1
1.12.2 Softwareinstallation
Die CLV-Software muss im Standard-Pfad ( C:\Program Files\SICK\CLV ) installiert sein, da nur
dieser zur Ausführung der Programme in der Firewall freigegeben ist. 1
Wenn eine Firewall-Meldung auf dem Desktop erscheint oder kein Bild mehr im ImageFTP-Fens-
ter angezeigt wird, dann sollte überprüft werden, ob der oben angegebene Installationspfad ver-
wendet wurde. 1
Wenn dennoch einmal keine Verbindung zum Scanner aufgebaut werden kann, dann sollte das
Addr
ess
Resolution Protocol (ARP) gelöscht werden. 1
Hierzu unter "Start" / "Ausführen" den Befehl "cmd" ei
ngeben, um in die DOS-Ebene zu wech-

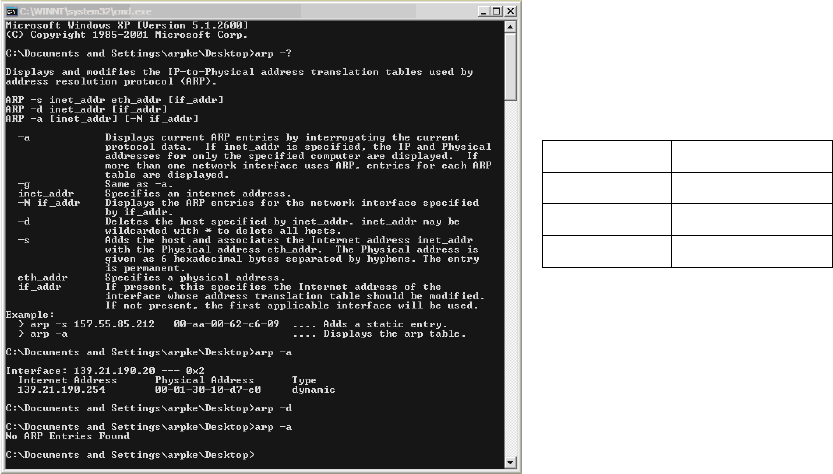

seln (siehe Bild unten). Hier können dann folgende Befehle verwendet werden: 1
DOS-Befehl
Beschreibung
arp -?
ARP / Hilfe
arp -a
ARP / anzeigen
arp -d
ARP / löschen
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.12 Tips & Tricks zum Barcode-Leser
127
1.12.3 Scanner ICR850:
Grundsätzlich ist zu beachten, dass es zwei unterschiedliche Scanner des Typs ICR850 gibt: 1
ICR850-1920S03: Art.-Nummer 00119679-01 Fokushöhe 60 mm für SIPLACE HS / HF / X1
ICR850-1920S04: Art.-Nummer 00119689-0
1
Fokushöhe 85 mm für SIPLACE S / F 1
1.12.4 Netzwerkeinstellungen:
Grundsätzlich wird dem Notebook (Server) die IP-Adresse 192.168.0.2 1
und eine Subnetzmaske 255.255.255.0 zugewiesen. 1
Der Scanner hat bereits bei Auslieferung die IP-Adresse 192.168.0.1 eingetragen. 1

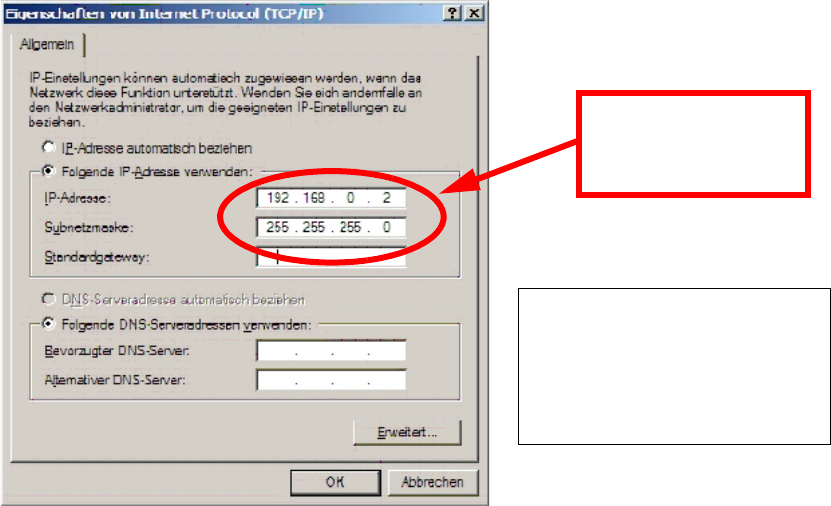

Zuerst wird dem Note-
book die IP-Adresse
192.168.0.2 zugewiesen.
Detaillierte Beschreibung siehe:
00193891-05
Nachrüstanleitung LP-Barcode
Kapitel 1.11.6.2
Einstellen der Netzwerkadresse
1
1
Danach die Verbindung über ein Cross-Over-Kabel zwischen Notebook und Scanner herstellen1
und die CLV_Setup-Software öffnen. 1
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.12 Tips & Tricks zum Barcode-Leser Ausgabe 10/2009
128
1.12.5 CLV-Software:

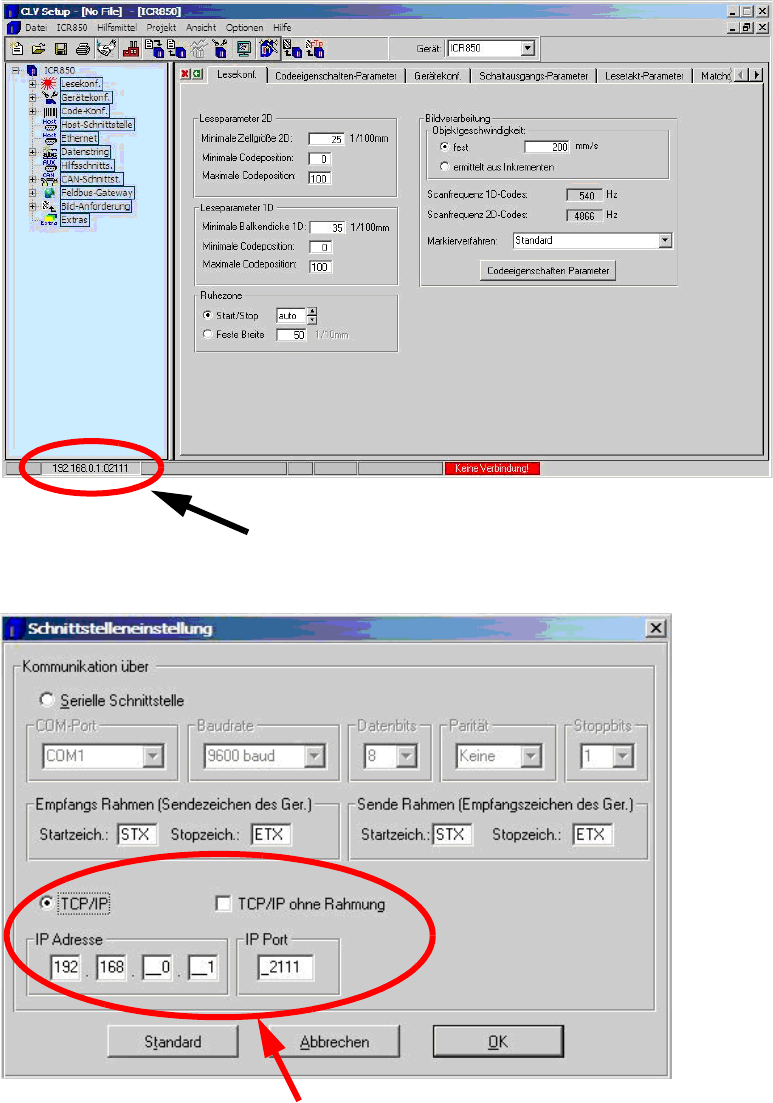

Mit einem Doppelklick auf die IP unten links kann das Fenster für
die Schnittstellen-Einstellung geöffnet werden
Hierbei müssen für die Verbindung über TCP/IP (Cross-Over-Kabel)
die nebenstehenden Einstellungen verwendet werden.
1
1
