1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
116
: Wählen Sie unter "Ziel der Ergebnis -Datenstrings die Funktion Asynch. Hostschnittstelle.
Das Ergebnis des Lesevorgangs wird an die Station gesendet.
: Wählen Sie das Feld "Datenstring".
Definition der Bar-
codelänge
(siehe 1.11.7.10
)

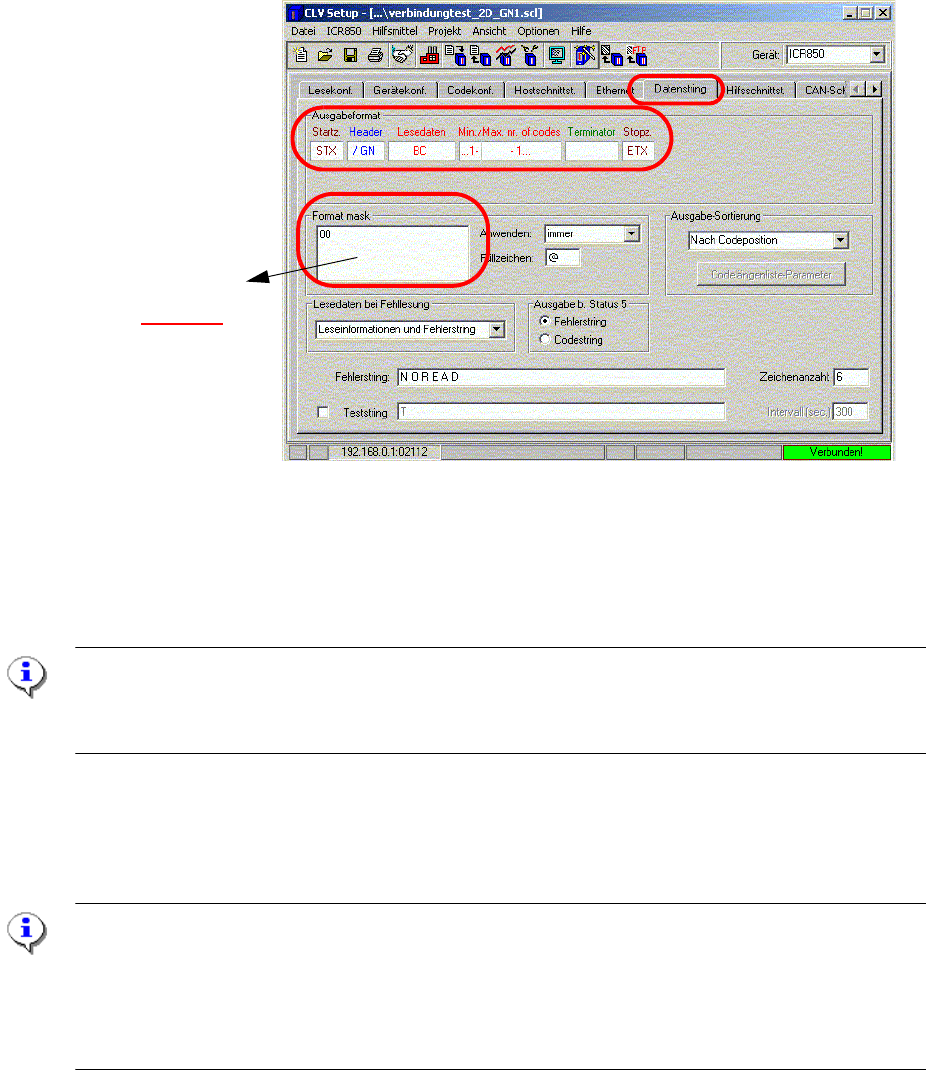

Abb. 1.11 - 42 Datenstring
: Klicken Sie unter "Ausgabeformat" auf Header und tragen Sie " / " ein und wählen " GN " für
Gerätenummer aus der Liste aus.
: Bestätigen Sie die Eingabe mit OK.
HINWEIS:
Wird der 2D Barcodleser an Siplace Maschinen mit Plat
tform 1 Software eingesetzt, muss bei
"Terminator" ein " CR " eingetragen werden.
1.11.7.10 Einschränkung der Barcodeinformationen
Restriktionen beim LP Barcode, in Bezug auf die Zeichenlänge.
HINWEIS:
Bei SW - Versionen <= 505.xx können bei Einzeltransport max. 25 Zeichen von den Stationen ver-
arbeitet werden.Bei Doppeltransportmaschinen können max. 12 Zeichen verarbeitet werden.
Ab der SW 601 und höher können max. 50 Zeichen
bei Einfach- und 25 Zeichen bei Doppeltrans-
port verarbeitet werden.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser
117
Eingabe im Feld Datenstring --> Format Maske 1
– Mit der Formatmaske kann definiert werden, dass nur Teile einer Codierung übertragen wer-
den. Wie viele Zeichen und in welcher Reihenfolge
diese übertragen werden sollen, ist einstell-
bar.
– Die Formatmaske enthält bis zu 50 Platzhalter. Im Platzha
lter kann die Stelle der Codierung
angegeben werden, die im Ausgabestring erscheinen soll. Wenn also " 01 02 03" eingetragen
ist, wird das erste, zweite und dritte Zeichen der Codierung übertragen. Es können die Stellen
01 bis 90 eingetragen werden.
– Ist die Format Maske leer, so wird der komplette Code gesendet.
– Wird ein zusammenhängender Bereich ähnlich "02 -- 10" in die Maske eingetragen, werden
die
Zeichen zwei bis zehn einer Codierung übertragen ("--" ist hierbei als 92 einzugeben). Es
können bis zu drei Bereiche definiert werden.
– Wird "ZZ" in die Maske eingetragen, überträgt der Scanner im Ausgabestring an der entspre-
chenden Stelle eine "0" (Null). Das Zeichen "ZZ" ist hierbei als 91 einzugeben.
Beispiele: For
mat Maske = 01 02 03 12 13 Codestring = 123456789abcd 1
==> Ausgabe = 123cd
Format Maske = 01 -- 10 ZZ 20 -- 22 Co
destring = 123456789abcdefghijklmnopqrstuvwxyz
==> Ausgabe = 123456789a0klm
Füllzeichen: Ze
igt der Platzhalter auf eine Stelle außerhalb der Codierung, so trägt der Scanner für
diese Stelle das parametrierte Füllzeichen ein. Standard ist "@" (40 Hex). 1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
118
1.11.7.11 Abschluss der Konfiguration:
Wurden alle Eingaben in Bezug auf den Barcode gemacht müssen die Daten zum 2D Barcodele-
ser gesendet und der Barcode getestet werden.
: Wählen Sie den Button Download zum Gerät (F4), um die Daten zu senden.
Abb. 1.11 - 43 Download
: Speichern Sie die Konfiguration als Datei unter Datei --> Datei speichern unter.
1.11.7.12 Testen der Konfiguration:
Nach erfolgreicher Konfiguration, kann eine Bildausgabe des definierten Barcodes gestartet wer-
den und Anpassungen in Bezug auf den Kontrast und Focus erfolgen.
: Für die optische Betrachtung des Leseergebnisses, wählen Sie den Button "Bildausgabe"
Abb. 1.11 - 44 Bildausgabe
