SIPLACE 1 Montageanleitung LP-Barcode-Leser Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser 123 : Drücken Sie OK. : Das Programm FTP Image muss nicht ge öffnet se in, es kann im Hintergrund laufen. Im Men ü Bildanford…
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
122
: Senden Sie die Daten zum Barcodeleser (Download permanent).
Für diese Option wählen Sie das Ikon
.

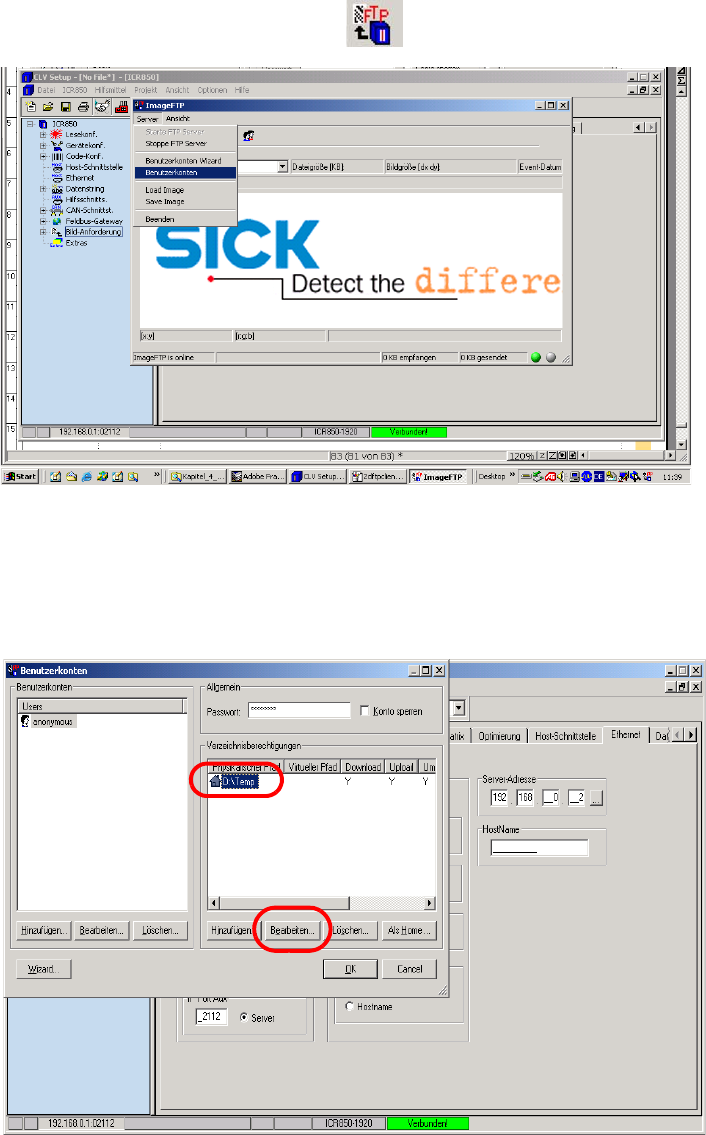

Abb. 1.11 - 49 FTP Image
Legen Sie den Pfad fest, wo die Bilder gespeichert werden sollen.
: Wählen Sie unter Server --> Benutzerkonten
Abb. 1.11 - 50 Verzeichnis einrichten
: Mit "Bearbeiten" können Sie das bestehende Verzeichnis ändern.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser
123
: Drücken Sie OK.
: Das Programm FTP Image muss nicht geöffnet sein, es kann im Hintergrund laufen.
Im Men
ü Bildanforderung kann zu Diagnosezwecken das
Feld "Diagnosedaten" aktiviert werden.
Es werden direkt im Bild, mit Hilfe von Linien der Auswertebereic
h (lila Linien), die ungültigen Le-
seversuche (rote Linien) und die erfolgreiche Decodier
ung des Barcodes (grüne linie) dargestellt.
Die blaue Linie zeigt das Ende des Scanvorgangs.
Blaue Linie
Lila Linie
Grüne Linie
Rote Linie
Vorher einge-
stellter Pfad

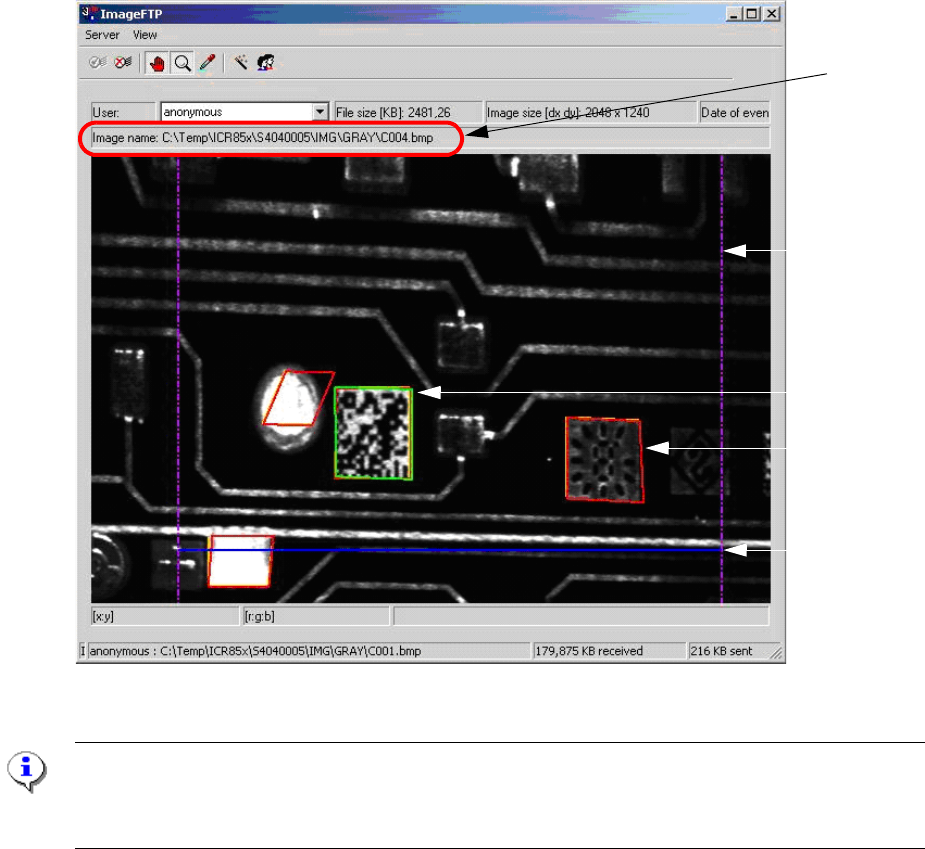

Abb. 1.11 - 51 Darstellung eines gelesenen Barcodes mit Diagnosedaten
HINWEIS:
Die farbigen Hilfslinien werden nur angezeigt, wenn unter Bildanforderung ein Haken bei
Diagno-
sedaten gesetzt wurde.
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
124
1.11.7.15 Mögliche Fehlerquellen:
1. Probleme beim Verbindungsaufbau
– Port Id und Adresse kontrollieren
– Cross Over Kabel kontrollieren
– Bei XP Netzwerkkarte deaktivieren und a
k
tivieren (Bei NT Rechner booten)
HINWEIS:
Beim Abstecken des LAN Kabels, bleibt die Verbindung auf der CLV SW "Grün".
Wird das LAN Kabel wieder angesteckt, muss unbedingt die Verbindung neu aufgebaut werden.
Schnittstelle --> Optionen --> OK.
2.Probleme beim Bildaufzeichnen und Beurteilen
– Zeilenzahl muss mindestetens auf 4000 eingestellt sein
– Warten auf externen Trigger
– Den zu beurteilenden Barcode möglichst nahe an den Lesestrahl
– Leseabstand bei unscharfem Bild überprüfen
3.Kommunikationsmonitor
– Host-Schnittstelle: Ausgabe auf Ethernet stellen
wichtig für die Produktion wieder zurücks-
tellen auf Asynch. Hostschnittst.
– Kein Ergebnis: Port Id überprüfen oder Programm neu starten
– Qualitätsbeurteilung ausgabe
4.Barcode wird nicht dekodiert
– Objekt Geschwindigkeit überprüfen
– Zellengröße überprüfen
5.Falscher oder fehlender Barcode im Sitest
– /GN eingeben (Im Zweifel noch mal eingeben [aus der Liste auswählen]) oder CR überp-
rüfen
6.Auto Setup
– Der zu lernende Barcode muß wie beim Bildaufzeichnen nahe am Lesestrahl sein
– Objektgeschwindigkeit muß annähernd stimmen
