1 Montageanleitung LP-Barcode-Leser SIPLACE 1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009 22 : Schrauben Sie die Schien e mit den Aufnahmen ü b er (LP-Barcode- Leser oben) bzw . unter das Eingabeband (LP-Bar code-Leser…
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
21

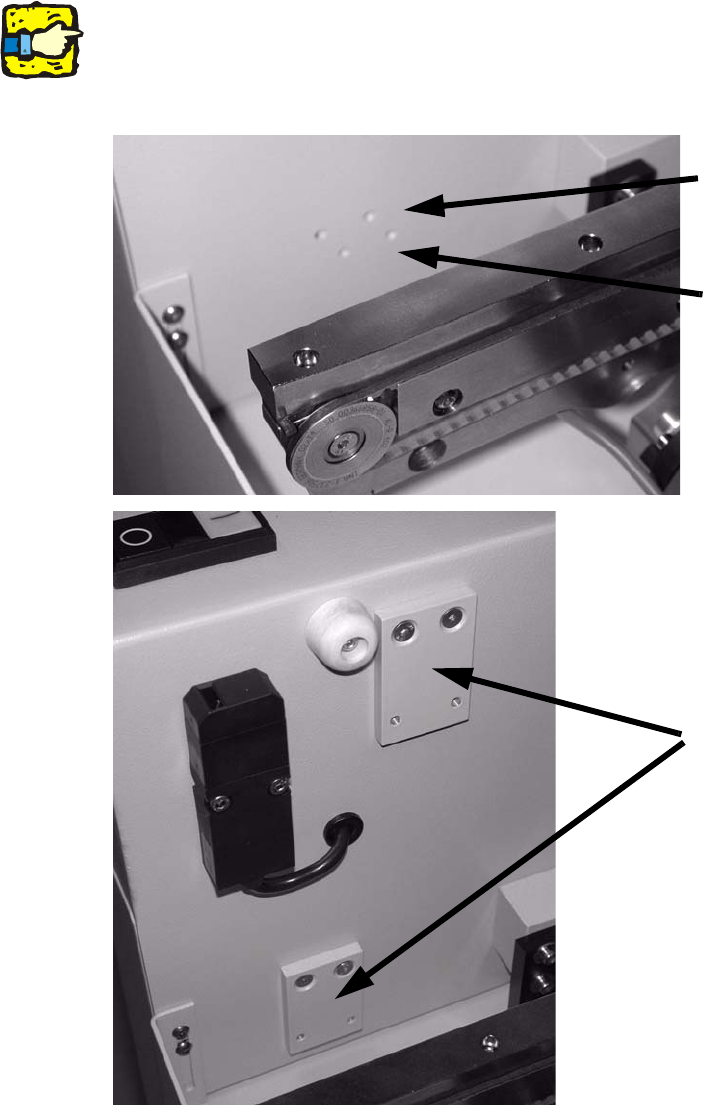

: Schrauben Sie die Adapterplatte über (LP-Barcode-Leser oben) bzw. unter das Eingabeband
(LP-Barcode-Leser unten) mit jeweils 2 Inbusschrauben links und rechts.
Schrauben Sie die Adapterplatten durch die oberen Löcher an.
1
Sollten sich die Schrauben schwer anziehen lassen, ziehen Sie sie ohne Schiene an und lösen
Sie sie wieder. Dadurch löst sich der Lack in den Schraubenlöchern. 1
Obere Löcher für Schiene
unten mit 2D-Leser
Adapterplatten
Untere Löcher für Schiene
unten mit 1D-Leser
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
22

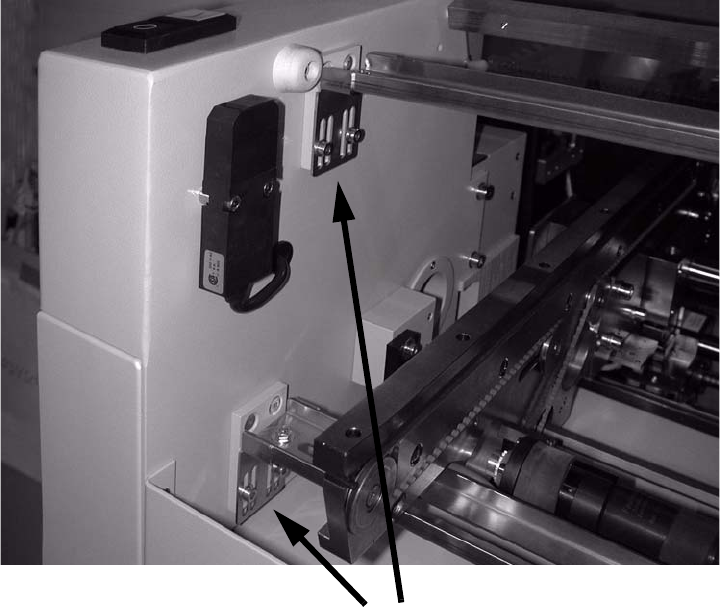

: Schrauben Sie die Schiene mit den Aufnahmen über (LP-Barcode-Leser oben) bzw. unter das
Eingabeband (LP-Barcode-Leser unten) mit jeweils 2 Inbusschrauben links und rechts.
Schiene befestigen (mit den äußeren Langlöchern)
1
1
: Montieren Sie das Seitenteil des Eingabebereichs (Rucksack) wieder in umgekehrter Reihen-
folge.
1
1
1
1
1
1
1
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
23

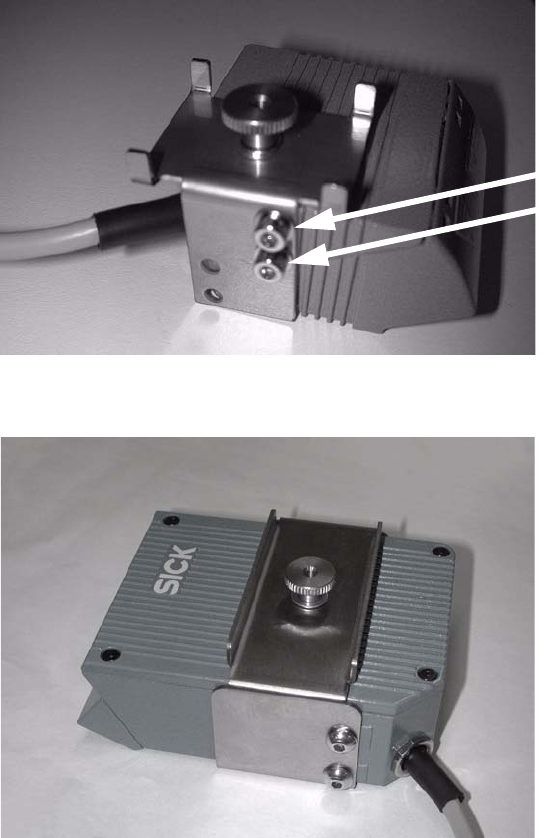

: Montieren Sie den Befestigungswinkel an den Barcode-Leser.
2 Inbusschrauben mit
Unterlegscheibe
1 D - Barcode-Leser
2 D - Barcode-Leser
1
1
1
