SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
27
Aufkleben der Warnaufkleber 1
: Kleben Sie den Laser-Warn-Hinweis auf die Makrolonscheibe des Eingabebands.
Der
Aufkleber ist notwendig, da ein nach oben gerichtete
r Sensorstrahl mit der Laserklasse 2
bei Maschinenbetrieb nach außen strahlen kann.

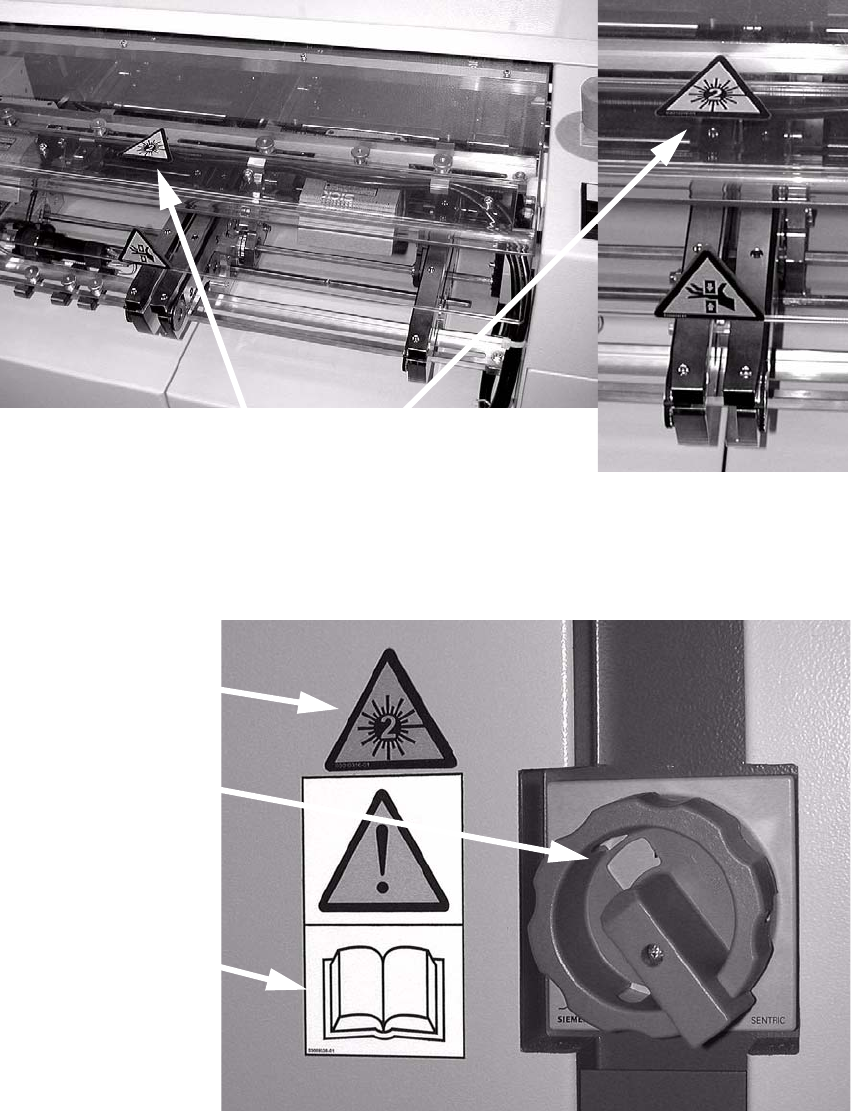

Position des Aufklebers
1
: Kleben Sie das Warnschild W216 (Art.Nr.: 03010316-xx) auf die Abdeckung neben dem
Hauptschalter oberhalb des Warnschilds zur Beachtung der Sicherheitshinweise in der Be-
triebsanleitung auf.
Hauptschalter
Warnschild W216
Warnschild für
Sicherheitshinweise
1

1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
28
: Stellen Sie die Abstände der 1D-Barcode-Leser von der Leiterplatte so ein, daß die Barcodes
sicher gelesen werden. Die Querschienen werden dazu in den Langlöchern nach oben oder
unten verschoben (siehe Lesefelddiagramm
Kapitel 1.11.4).
: S
tellen Sie beim 2D-Barcode-Leser den Abstand genau auf 60 ± 1 mm ein.
Benutzen Sie dazu die mitgelieferte Einstelllehre (s
iehe Foto S. Seite 45).
Der 2D-Leser funktioniert nur in diesem Fokusbereich.
1
Die Überprüfung der Einstellung kann mithilfe der Software der Firma SICK (Version > 4.1) vor-
genommen werden. 1
1
: Schalten Sie den Bestückautomaten am Hauptschalter ein.

SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
29
1.7.2 SIPLACE HS-50 / HS-60 / D4 / D1 / D2
1.7.2.1 Vorbereitende Arbeiten
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1
Nur bei HS-50 / HS-60: 1
: Prüfen Sie, ob die Befestigungsbohrungen für den LP-Barcode vorhanden sind. Falls nicht,
führ
en Sie die in Kapitel
1.7.3 beschriebenen Vorarbeiten durch.
1
Bei älteren HS-50 (Ständernummer < 800) muss das komplette Bohrbild angebracht werden
(siehe
Abschn. 1.8). 1
Bei neueren HS-50 und älteren HS-60 muss ebenfalls ein Ge
winde gebohrt werden (siehe Zeich-
nung
Abschn. 1.8).
Nicht die Bohrlehre HS-50 dazu verwenden! 1
: Falls Bohrarbeiten ausgeführt werden müssen, sieh
e folgendes Kapitel, falls nicht, siehe
übernächstes Kapitel: Mechanischer Einbau.
