SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
29
1.7.2 SIPLACE HS-50 / HS-60 / D4 / D1 / D2
1.7.2.1 Vorbereitende Arbeiten
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
1
Nur bei HS-50 / HS-60: 1
: Prüfen Sie, ob die Befestigungsbohrungen für den LP-Barcode vorhanden sind. Falls nicht,
führ
en Sie die in Kapitel
1.7.3 beschriebenen Vorarbeiten durch.
1
Bei älteren HS-50 (Ständernummer < 800) muss das komplette Bohrbild angebracht werden
(siehe
Abschn. 1.8). 1
Bei neueren HS-50 und älteren HS-60 muss ebenfalls ein Ge
winde gebohrt werden (siehe Zeich-
nung
Abschn. 1.8).
Nicht die Bohrlehre HS-50 dazu verwenden! 1
: Falls Bohrarbeiten ausgeführt werden müssen, sieh
e folgendes Kapitel, falls nicht, siehe
übernächstes Kapitel: Mechanischer Einbau.
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
30
1.7.3 Anbringen der Befestigungsbohrungen
Benötigte Werkzeuge 1
– Schraubzwinge 120 mm
– Bohrmaschine oder Akkuschrauber
– Bohrer (3,3 mm)
– Gewindebohrer M4
– Gewindebohrerratsche
– 2x Schraube M4x12 / HS-50
– Bohrlehre (Art.Nr.: 03026214-01) / HS-50.
1
1
Decken Sie vor Beginn der Bohrarbeiten alle elektrischen Bauteile, die sich im Rucksack befin-
den, ab, um sie vor Bohrspänen zu schützen. 1
1
: Entfernen Sie den Eingreifschutz am Rucksack.

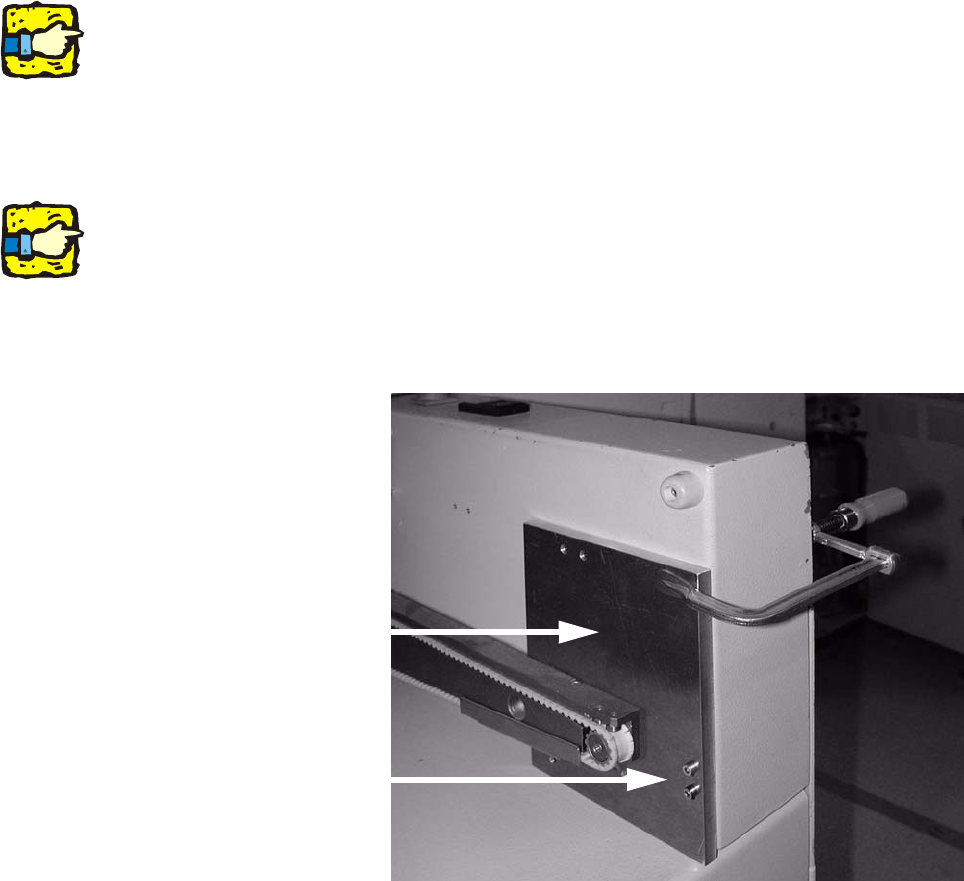

: Montieren Sie die Bohrlehre an den zwei Gewinden für den Eingreifschutz.
1
Achten Sie darauf, daß die Bohrlehre auf dem Rucksackboden aufsitzt. 1
1
1
: Sichern Sie die Bohrlehre zusätzlich mit der Schraubzwinge.
Bohrlehre
Bohrlehre mit diesen bei-
den Schrauben befestigen
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
31

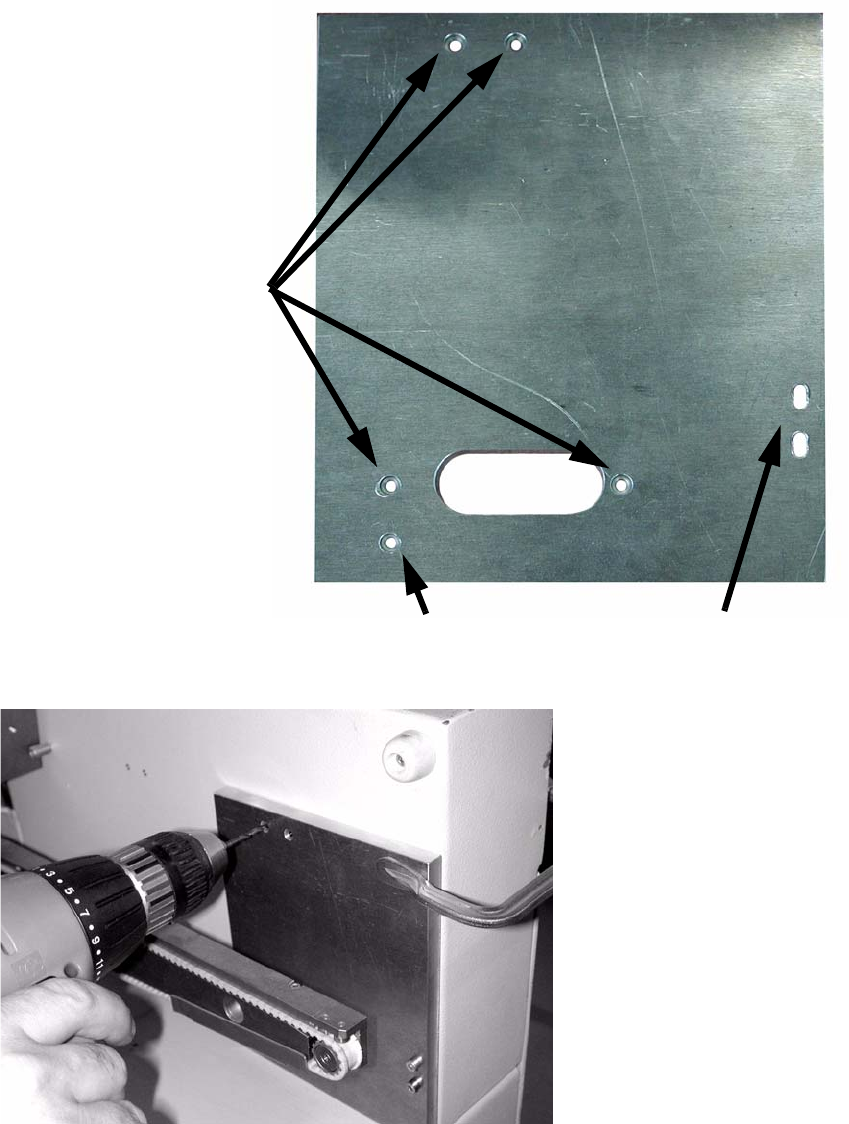

: Bohren Sie 4 Löcher durch die Lehre in den Rucksack.
Langlöcher zur Fixierung
der Bohrlehre
Diese vier Löcher bohren
Dieses Loch muss nur für den
alten LP-Barcode gebohrt werden.
1
: Bohren Sie die Löcher auf beiden Seiten des Rucksacks.
: Entfernen Sie die Bohrlehre.
