SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
31
: Bohren Sie 4 Löcher durch die Lehre in den Rucksack.
Langlöcher zur Fixierung
der Bohrlehre
Diese vier Löcher bohren
Dieses Loch muss nur für den
alten LP-Barcode gebohrt werden.
1
: Bohren Sie die Löcher auf beiden Seiten des Rucksacks.
: Entfernen Sie die Bohrlehre.
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
32
: Schneiden Sie die Gewinde in die Bohrungen mit der Gewindebohrerratsche und dem Gewin-
debohrer M4.
: Säubern Sie die Maschine von Bohrspänen.
1.7.3.1 Mechanischer Einbau

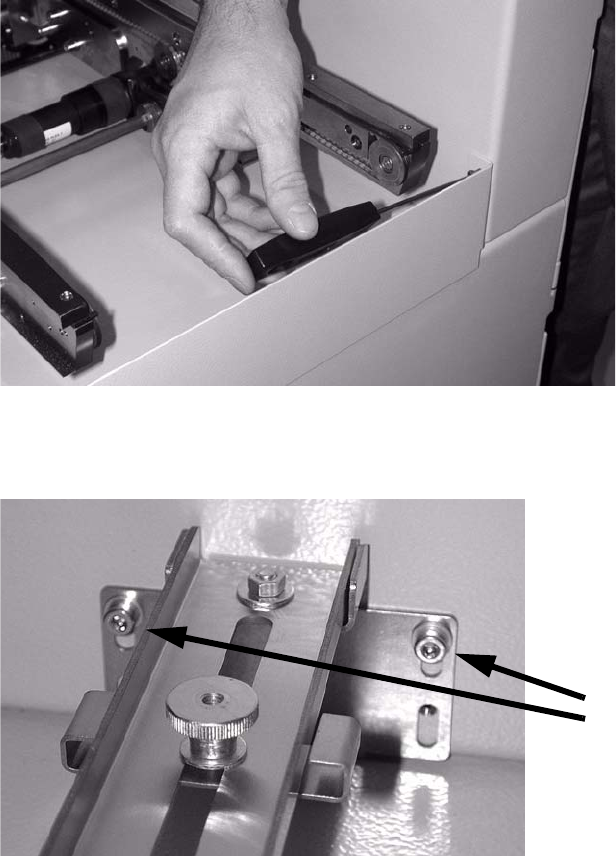

: Öffnen Sie die Schutzhaube über dem LP-Eingabeband.
: Demontieren Sie ggf. den stirnseitigen Eingreifschutz (2 Inbusschrauben auf jeder Seite).
Da
s ist nicht unbedingt nötig, verbessert aber die Zugänglichkeit des Arbeitsbereichs.
1
: Montieren Sie die untere Querschiene. Verwenden Sie dazu jeweils die beiden oberen Löcher
(M 4x8).
Schrauben
1
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
33
: Montieren Sie die obere Querschiene.
Verwenden Sie dazu die jeweils linken Langlöcher.
Schrauben in linken
Langlöchern
1
1
: Beschriften Sie die Anschluss-Stecker der Barcode-Leser (X1 - X4, siehe Abschn. 1.9, Elek-
trischer Anschluss).
: Montieren Sie den Tragwinkel auf die Barcodeleser ja nach Einbaulage (Leser oben oder un-
ten)
.
Abbildung:
Leser 2D unten
1
1
: Montieren Sie den Barcode-Leser an die Querschienen.
Verlegen Sie das Anschlusskabel durch das Loch in der Seitenwand.
1
1
1
Achten Sie bei der Verlegung der Kabel unbedingt darauf, daß diese sich nicht im Verfahrbereich
der Breitenverstellung des Transports befinden und nicht an den Seitenwangen und Motoren der
Breitenverstellung scheuern. 1
