1 Montageanleitung LP-Barcode-Leser SIPLACE 1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009 34 Die 1D-Barcode-Leser können, u m Barcodes zu le sen, die längs auf die Leiterplatte aufged ruckt sind (in LP-T ransportrichtu…
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
33

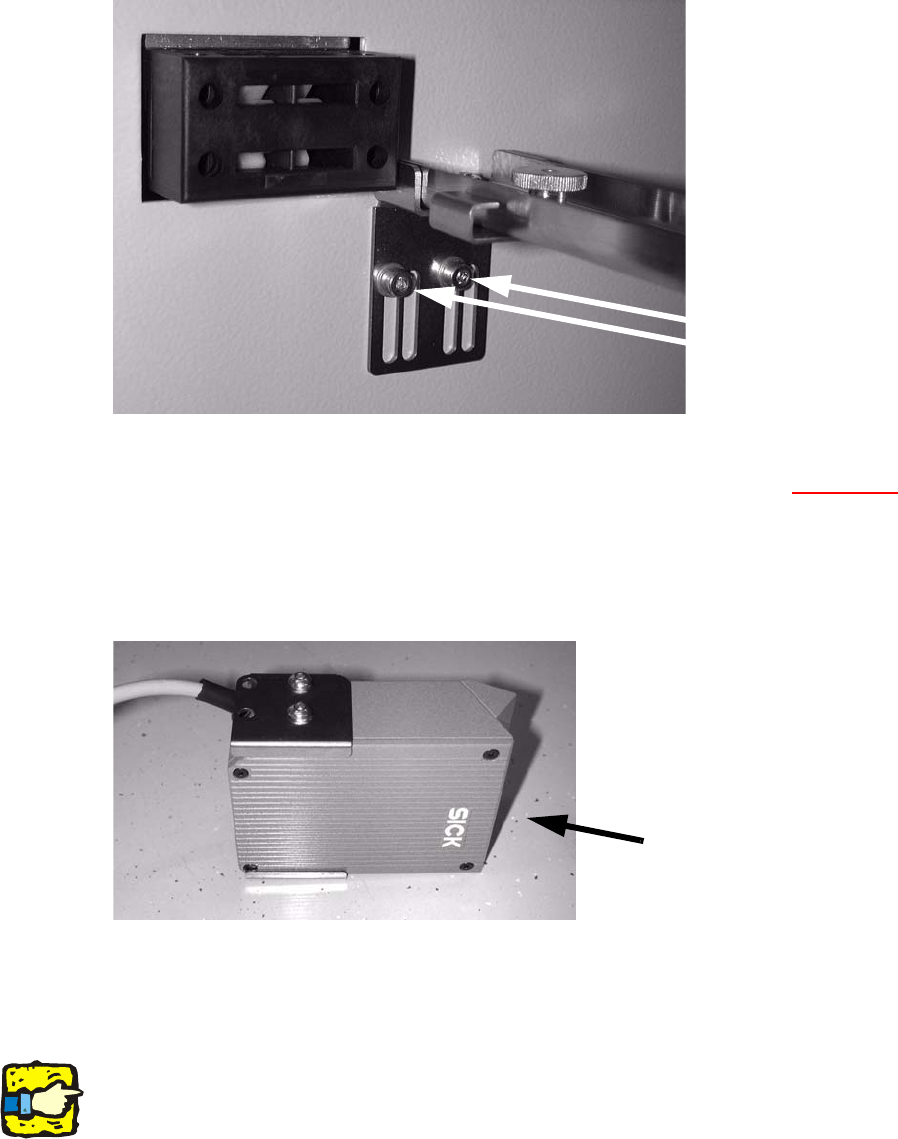

: Montieren Sie die obere Querschiene.
Verwenden Sie dazu die jeweils linken Langlöcher.
Schrauben in linken
Langlöchern
1
1
: Beschriften Sie die Anschluss-Stecker der Barcode-Leser (X1 - X4, siehe Abschn. 1.9, Elek-
trischer Anschluss).
: Montieren Sie den Tragwinkel auf die Barcodeleser ja nach Einbaulage (Leser oben oder un-
ten)
.
Abbildung:
Leser 2D unten
1
1
: Montieren Sie den Barcode-Leser an die Querschienen.
Verlegen Sie das Anschlusskabel durch das Loch in der Seitenwand.
1
1
1
Achten Sie bei der Verlegung der Kabel unbedingt darauf, daß diese sich nicht im Verfahrbereich
der Breitenverstellung des Transports befinden und nicht an den Seitenwangen und Motoren der
Breitenverstellung scheuern. 1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
34

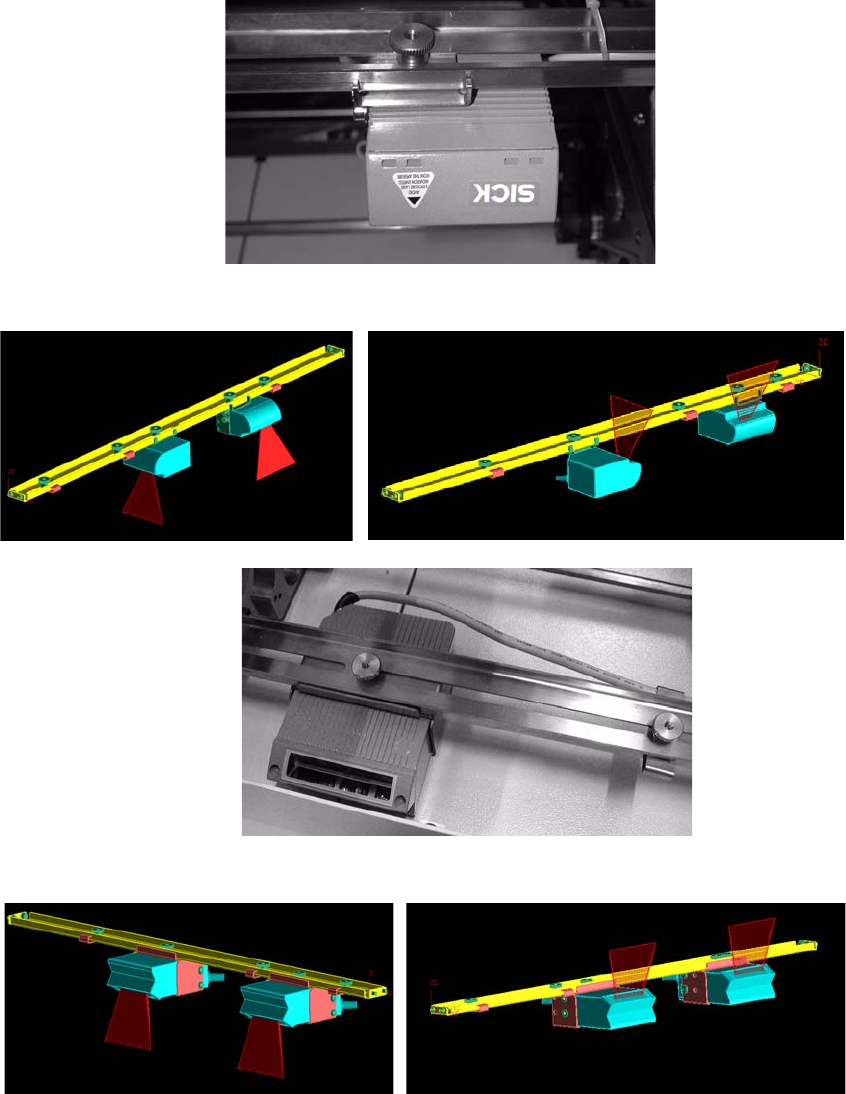

Die 1D-Barcode-Leser können, um Barcodes zu lesen, die längs auf die Leiterplatte aufgedruckt
sind (in LP-Transportrichtung gesehen), auch längs eingebaut werden (siehe unten). 1
: Montieren Sie den Befestigungswinkel an den Barcode-Leser (siehe Fotos unten).
: Schrauben Sie den Barcode-Leser an die Schiene.
1 D - Barcode-Leser
2 D - Barcode-Leser
1 D - Barcode-Leser oben
1 D - Barcode-Leser unten
2 D - Barcode-Leser oben
2 D - Barcode-Leser unten
1

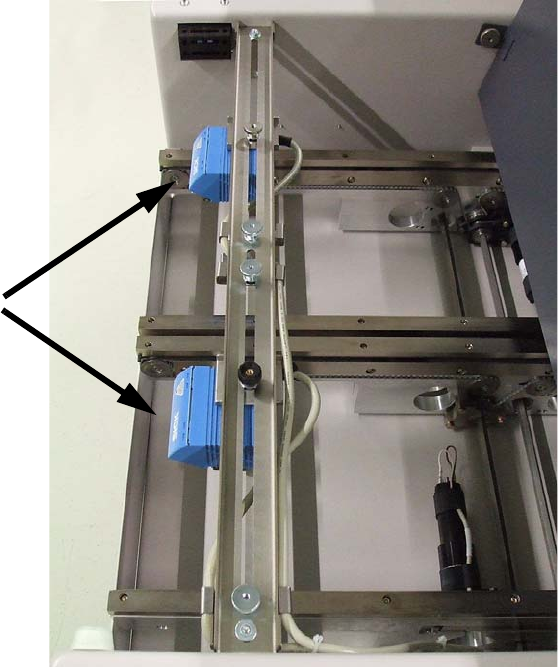

Montierte Scanner
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
35
