SIPLACE 1 Montageanleitung LP-Barcode-Leser Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser 43 : Kleben Sie die V erteilerleiste (ET) oder beid e V ert ilerleisten (DT) in den Einschub (siehe Foto unten). : Schliessen Si…
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
42
: Stellen Sie diejenigen Schalter der angeschlossenen Leser auf OFF, die anderen auf ON.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
43

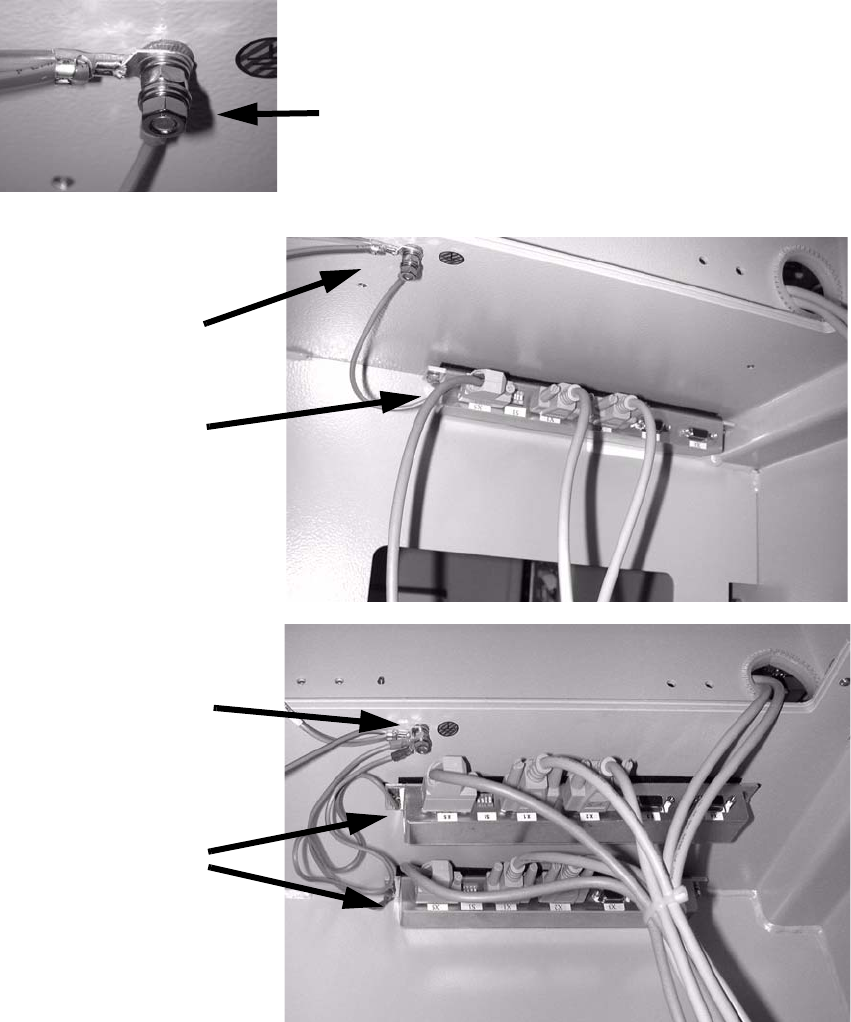

: Kleben Sie die Verteilerleiste (ET) oder beide Vertilerleisten (DT) in den Einschub (siehe Foto
unten).
: Schliessen
Sie das Erdungskabel der Verteilerleiste an den vorhandenen Erdungspunkt an.
Das Erdungskabel muß mit Beilagscheibe, Sprengring und Mutter M5 angeschlossen werden!
Erdung
Verteilerleisten
HS-50 Einzeltransport
Erdung
Verteilerleiste
HS-50 Doppeltransport
Erdung
1
1
: Montieren Sie die Abdeckung der Transportsteuerung.
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
44
: Befestigen Sie die Kabel mit Kabelbinder.
1
: Öffnen Sie die Verkleidung links am Eingaberucksack.
: Nehmen Sie die Abdeckung der Transportsteuerung ab und schließen Sie das Kabel an X 23
u
nd X24 an.
1

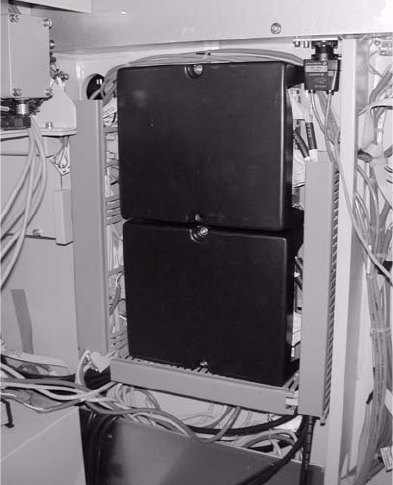

Abb. 1.7 - 5 Transportsteuerung HS-50
1
Die Jumper Belegung für die Schnittstelle (SIPLACE / SMEMA) auf der Transportsteuerung muß
der aktuellen Schnittstellen konfiguration entsprechen. Ansonsten werden die Daten des Bar-
codelesers nicht korrekt an die St
ations-Software weitergeleitet. 1
J1 = SIPLACE /SMEMA Vo
rgänger Station
J2 = SIPLACE /SMEMA Noch
folge Station
SIPLACE = Stellung 1-2; SMEMA Stellung 2-3. 1
