SIPLACE 1 Montageanleitung LP-Barcode-Leser Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser 47 : Bauen Sie die S tirnwand des Rucksacks auf der Seite des Hauptschalters ab. 1 1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
46
1.7.4 SIPLACE F4/F5/F5 HM/S-20/S-23/S-25 HM/S-27 HM
1
Der Bestückautomat muss während der Nachrüstung unbedingt vom Netz getrennt werden, da
bei den Arbeiten am Hauptschalter sonst Netzspannung anliegen würde! 1
1
1.7.4.1 Vorbereitende Arbeiten

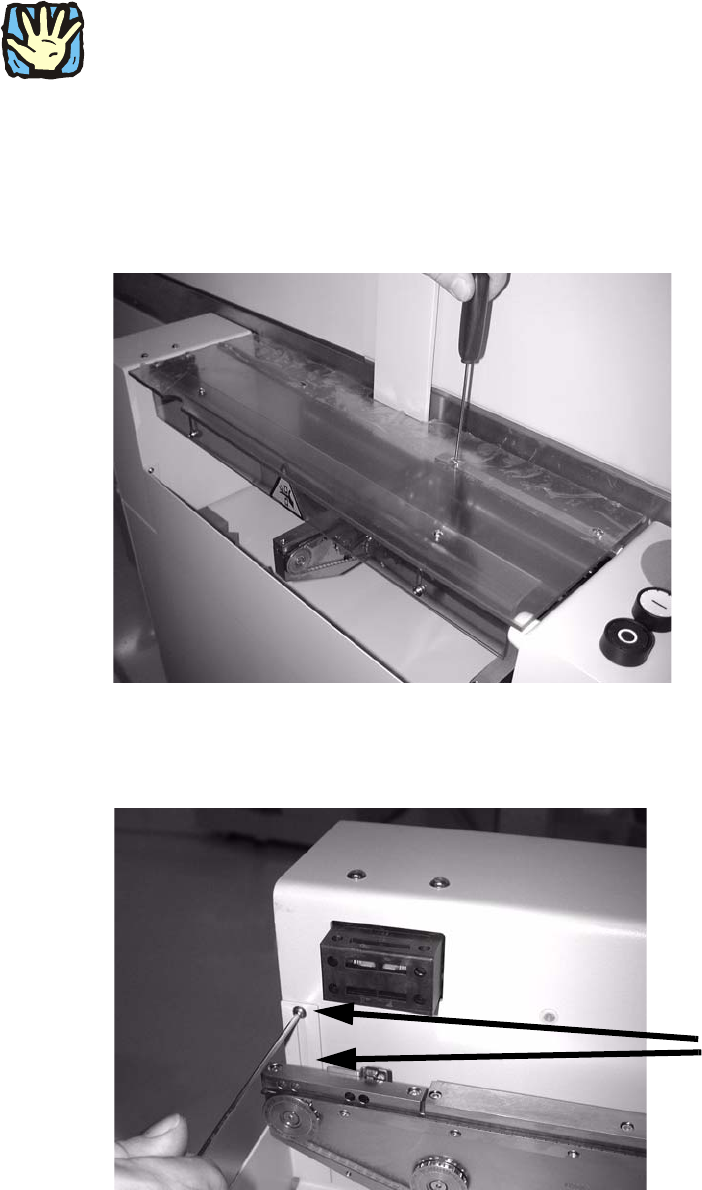

: Demontieren Sie die Schutzhaube des LP-Einzugs durch einseitiges abschrauben des Schar-
niers.
1
1
: Lösen Sie an der linken Wange vorn die zwei Schrauben.
2 Schrauben
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
47

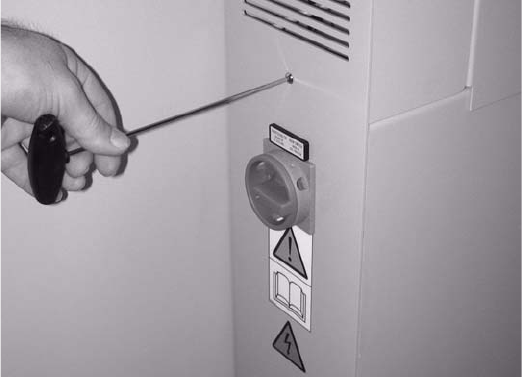

: Bauen Sie die Stirnwand des Rucksacks auf der Seite des Hauptschalters ab.
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
48
1.7.5 Kabeldurchbruch anbringen (nicht SIPLACE S-27 HM)

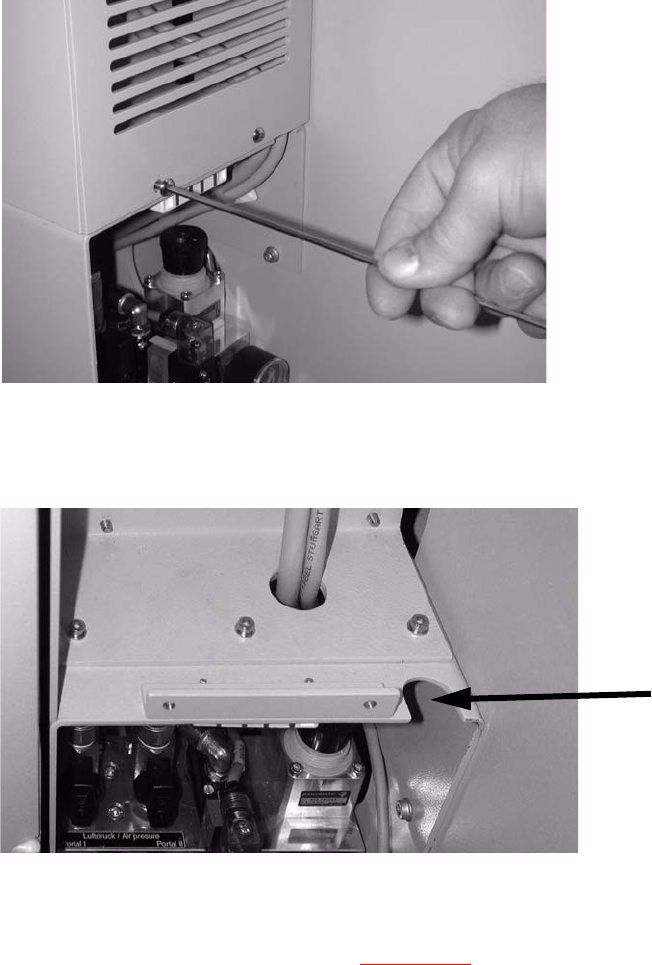

: Nehmen Sie das Gitterblech auf der rechten Maschinenseite ab (2 Schrauben).
1
1
: Kontrollieren Sie, ob der Durchbruch für die Kabel vorhanden ist.
Kabeldurchbruch
1
: Falls der Durchbruch nicht vorhanden ist, führen Sie die in diesem Kapitel beschriebenen Ar-
beiten durch.
Falls er vorhanden ist, fahren Sie mit
Kapitel 1.7.6 fort.
Benötigte Werkzeuge 1
– Bohrmaschine oder Akkuschrauber
– Bohrer (10 mm)
–Schieblehre
– Stich- bzw. Metallbügelsäge.
