SIPLACE 1 Montageanleitung LP-Barcode-Leser Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser 49 : Demontieren Sie das Oberteil des Rucksacks (3 Schraub en). 3 Schrauben 1 : Zeichnen Sie di e Position des Durchbr uchs an. …
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
48
1.7.5 Kabeldurchbruch anbringen (nicht SIPLACE S-27 HM)
: Nehmen Sie das Gitterblech auf der rechten Maschinenseite ab (2 Schrauben).
1
1
: Kontrollieren Sie, ob der Durchbruch für die Kabel vorhanden ist.
Kabeldurchbruch
1
: Falls der Durchbruch nicht vorhanden ist, führen Sie die in diesem Kapitel beschriebenen Ar-
beiten durch.
Falls er vorhanden ist, fahren Sie mit
Kapitel 1.7.6 fort.
Benötigte Werkzeuge 1
– Bohrmaschine oder Akkuschrauber
– Bohrer (10 mm)
–Schieblehre
– Stich- bzw. Metallbügelsäge.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
49

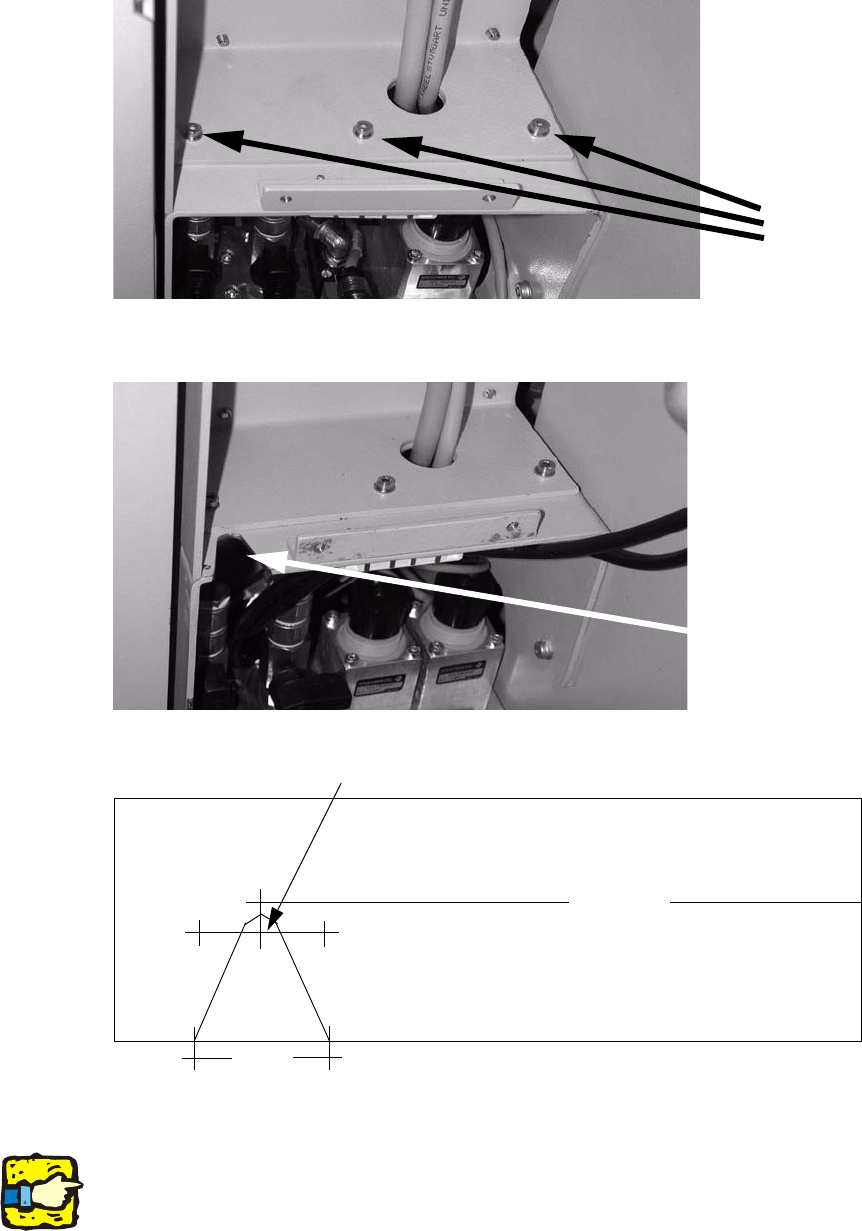

: Demontieren Sie das Oberteil des Rucksacks (3 Schrauben).
3 Schrauben
1
: Zeichnen Sie die Position des Durchbruchs an.
Position des neuen
Durchbruchs
22
22
22
160
Position des Bohrlochs
1
1
1
Achten Sie darauf, daß bei den Bohr-/Sägearbeiten elektrische Teile vor Spänen geschützt sind.1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
50
: Bohren Sie mit der Bohrmaschine bzw. dem Akuschrauber das Loch mit 10 mm Durchmesser
(Position siehe Grafik oben).
: Sägen Sie mit einer Stich- bzw. Metallbügelsäge den Durchbruch aus.
: Entgraten Sie scharfe Kanten.
: Montieren Sie das Oberteil des Rucksacks.
1
1.7.6 Mechanischer und elektrischer Einbau
: Schrauben Sie den Haubenschalter ab.
Die Schrauben sind mit Sicherungslack gesichert.
1
1
: Entfernen Sie den Distanzklotz vom Haubenschalter.
1
1
