SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
51

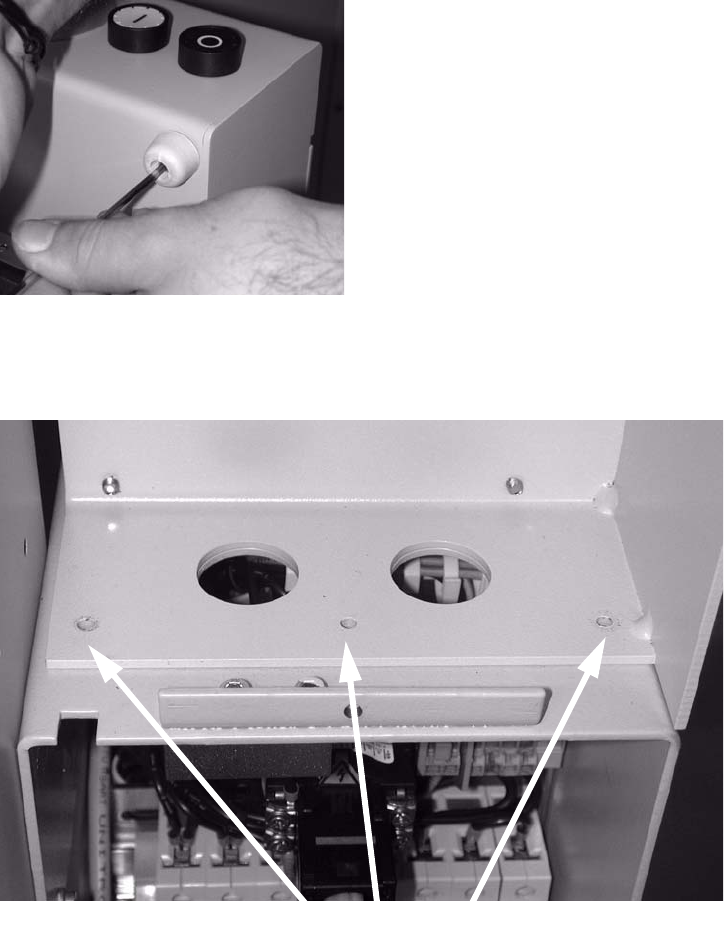

: Entfernen Sie den Auflagegummi.
1
1
: Lösen Sie die drei Schrauben am Rucksack auf der linken Seite.
drei Schrauben
1
1
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
52
: Ziehen Sie den Rucksack leicht nach außen und fädeln Sie das Kabel des Haubenschalters
zwischen Maschine und Rucksack durch (siehe Foto).
1
1
: Legen Sie die untere Querschiene in den Rucksack.
: Ziehen Sie die drei Schrauben wieder an.
: Schrauben Sie die neuen Seitenwände mit vier Schrauben (5 x 8) in den LP-Einzug.
4 Schrauben
1
1
: Schrauben Sie den Haubenschalter locker an.
Die Schraube gehört in das Durchgangsloch, nicht in das Langloch.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
53
: Befestigen Sie die entsprechenden Tragwinkel für die Querschiene unten.
: Legen Sie den / die Barcode-Leser an den vorgesehenen Platz.
: Setzen Sie die unter
e Querschiene ein.
Mitteln Sie die Position im Langloch aus.
1
1
: Montieren Sie die oberen Tragewinkel.
Die Schrauben gehören in die linken Langlöcher, weil auf der linken Seite des Einzugs der
Hauben
schalter neben dem Tragwinkel befestigt werden muss.
Schrauben in linke
Langlöcher
1
1
: Montieren Sie die obere Querschiene. Mitteln Sie die Position im Langloch aus.
1
