1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
54
: Befestigen Sie den / die Leser mit den Rändelschrauben an der Querschiene (siehe Foto un-
ten).
Zum Lesen von Barcodes, die längs auf die Leiterplatte
aufgedruckt sind (in LP-Transportrichtung
gesehen, können die Barcode-Leser auch längs eingebaut werden (nur 1D-Barcode-Leser). 1
: Verlegen Sie die Kabel der Barcode-Leser mit den Kabelhaltern an der Querschiene.
Kabelhalter
Leser (1D) oben und unten quer montiert
Leser (1D) oben und unten längs montiert
Rändelschrauben
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
55
1

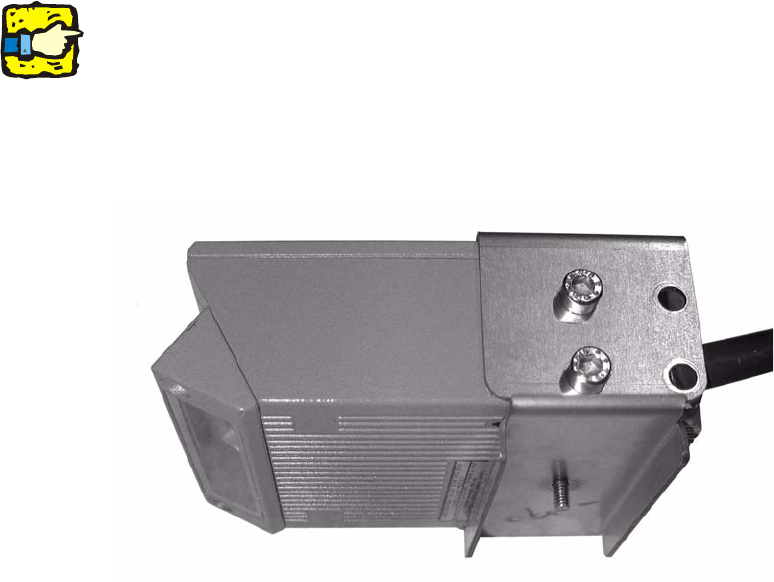

Bei S-27 HM mit Doppeltransport wird der 2D-Barcode-Leser in der Spur 2 unten wie auf nachfol-
gendem Foto montiert. 1
Bei diesem Maschinentyp entfällt auch der Eingreifschutz u
nterhalb des Transports. Sollte eine
Vorgängermaschine vorhanden sein, so muss auch der Eingreifschutz aus dieser Maschine ent-
fernet werden. 1
1
1
: Achten Sie bei der Verlegung der Kabel unbedingt darauf, daß diese sich nicht im Verfahrbe-
reich der Breitenverstellung des Transports befinden und nicht an den Seitenwangen und Mo-
toren der Breitenverstellung scheuern.
: Schrauben Sie den Abstandsklotz des Haubenscha
lters wieder an seinen alten Platz
(für eine eventuelle spätere Verwendung).
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
56

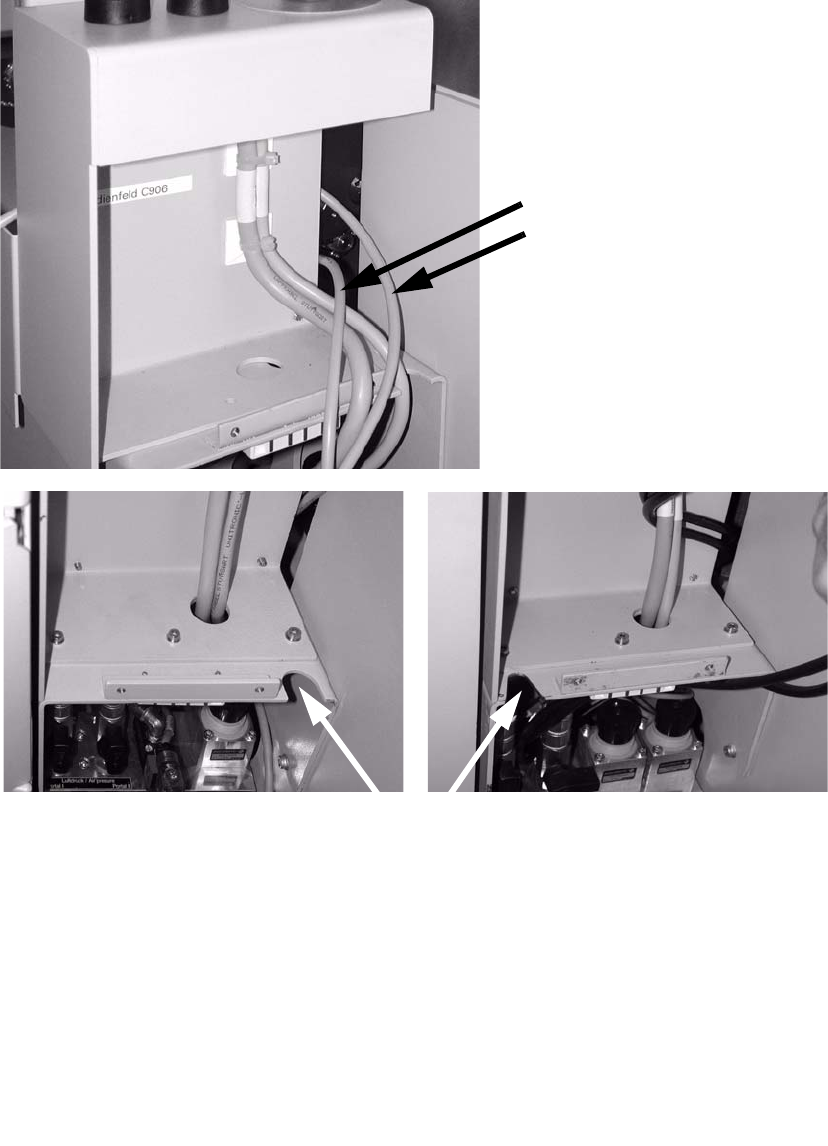

: Führen Sie das / die Anschlusskabel des / der Barcode-Leser am Rucksack vorbei und legen
Sie sie durch den Durchbruch in Richtung Pneumatikeinheit.
Anschlusskabel
Barcode-Leser 1 bis 4 Stück)
Kabel durch einen der Durchbrüche verlegen
1
1
: Stecken Sie die Anschlusskabel der Barcode-Leser nach folgendem Schema an die Verteiler-
leiste an:
X1
Einfachtransport oben
X2
Einfachtransport unten
X3
Doppeltransport oben
X4 Doppeltransport unten
X5 Anschluss an die Transportsteuerung
