SIPLACE 1 Montageanleitung LP-Barcode-Leser Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser 63 : S tecken Sie das andere Scharnier in die Bo hr ung und schrauben Sie die Schu tzabdeckung an das Scharnier an. 2 Schraube n…
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
62
Montage der Schutzhaube 1
: Ziehen Sie die Folien von der neuen Schutzabdeckung und deren Teilen.
: Verwenden Sie bei der neuen Abdeckung oben die Scharniere der alten.
En
tfernen Sie die seitlich aufgesteckten weißen Beilagscheiben.

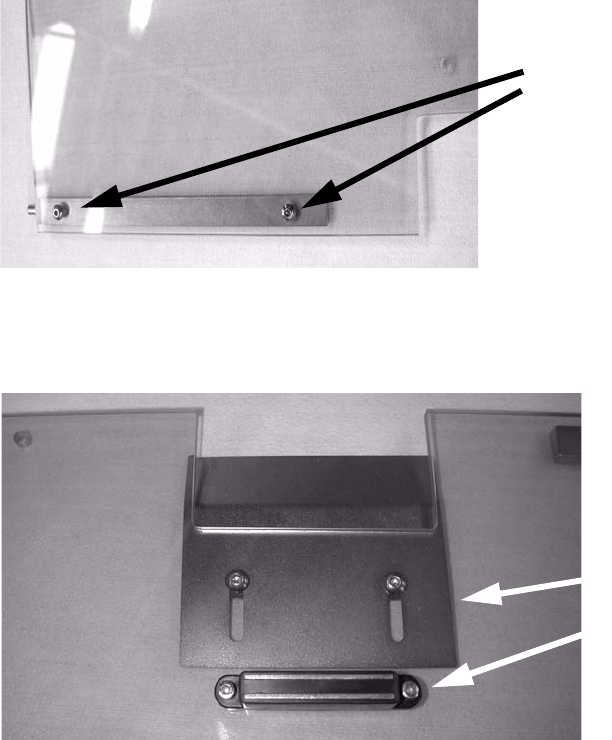

Schrauben Sie ein Scharnier an die Abdeckung.
2 Schrauben
1
1
: Schrauben Sie das Eingreifschutzblech und den Magneten an die Schutzabdeckung.
Eingreifschutzblech
MagnetMagnet
1
1
: Demontieren Sie den Haubenschalterbetätiger von der alten Abdeckung und montieren Sie sie
auf die neue. Ziehen Sie die Schrauben nur locker an, um den Betätiger später genau justieren
zu können.
1
1
1
1
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
63

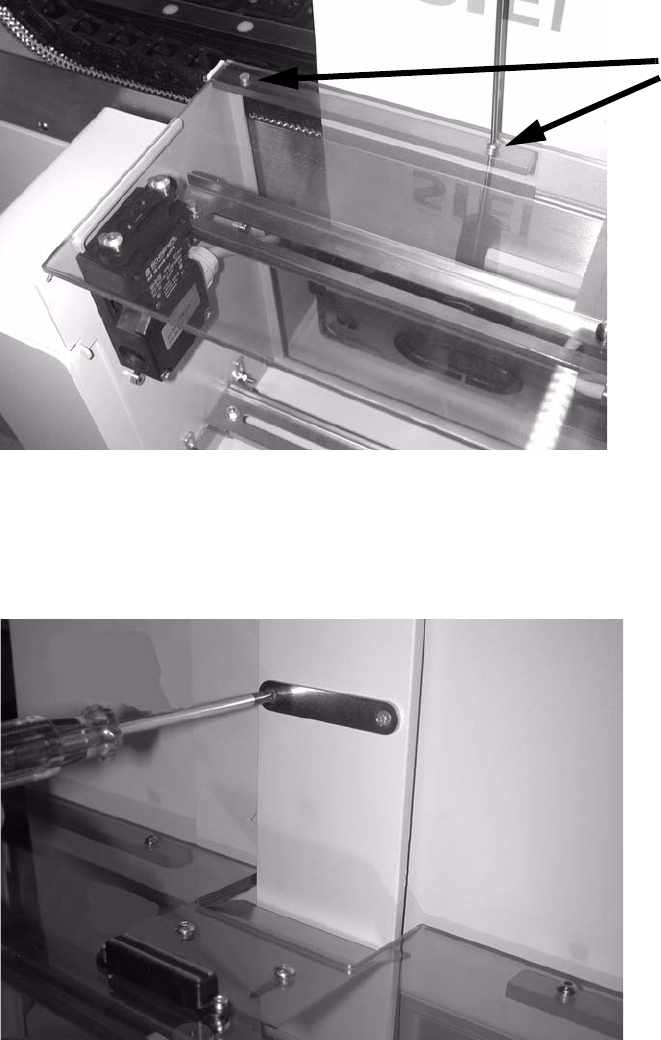

: Stecken Sie das andere Scharnier in die Bohrung und schrauben Sie die Schutzabdeckung an
das Scharnier an.
2 Schrauben
1
1
: Stellen Sie den Haubenschalter und den Betätiger aufeinander ein.
: Schrauben Sie die Gegenplatte Magnet an die Quertraverse der Maschine.
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
64

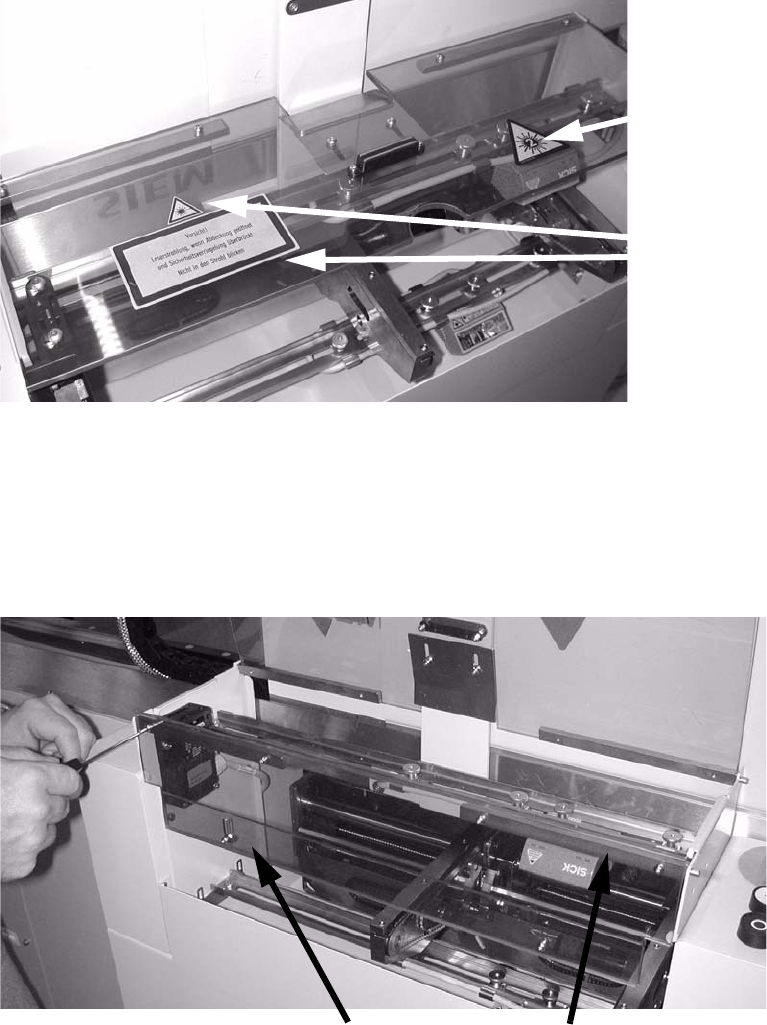

: Kleben Sie die Schutzaufkleber auf die Schutzklappe.
Dieser Aufkleber ist
zwingend erforderlich
beim 2D-Barcode, da
dieser die Laser-Ein-
stufung 2 hat.
Aufkleber.
1
: Schrauben Sie den schmalen Plexiglasstreifen auf die Abdeckung, die senkrecht über den LP-
Einzug montiert wird.
: Montieren Sie die vordere Abdeckung, indem Sie
wieder ein Scharnier vormontieren und dann
die Abdeckung an das eingesteckte Scharnier schrauben.
Der Plexiglasstreifen muss in
nen sein.
Plexiglasstreifen
Scharniere
1
: Ziehen Sie alle eventuell noch lockeren Schrauben fest.
: Bauen Sie alle abgenommen Verkleidungen, Abdeckungen, Schutzhauben ein und schliessen
Sie sie.
