1 Montageanleitung LP-Barcode-Leser SIPLACE 1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009 64 : Kleben Sie die Schutzaufkleber auf die Schutzklapp e. Dieser Aufkleber ist zwingend erforderlich beim 2D-Barcode, da dieser…
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
63
: Stecken Sie das andere Scharnier in die Bohrung und schrauben Sie die Schutzabdeckung an
das Scharnier an.
2 Schrauben
1
1
: Stellen Sie den Haubenschalter und den Betätiger aufeinander ein.
: Schrauben Sie die Gegenplatte Magnet an die Quertraverse der Maschine.
1
1
1
1
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.7 Einbau der LP-Barcode-Leser Ausgabe 10/2009
64
: Kleben Sie die Schutzaufkleber auf die Schutzklappe.
Dieser Aufkleber ist
zwingend erforderlich
beim 2D-Barcode, da
dieser die Laser-Ein-
stufung 2 hat.
Aufkleber.
1
: Schrauben Sie den schmalen Plexiglasstreifen auf die Abdeckung, die senkrecht über den LP-
Einzug montiert wird.
: Montieren Sie die vordere Abdeckung, indem Sie
wieder ein Scharnier vormontieren und dann
die Abdeckung an das eingesteckte Scharnier schrauben.
Der Plexiglasstreifen muss in
nen sein.
Plexiglasstreifen
Scharniere
1
: Ziehen Sie alle eventuell noch lockeren Schrauben fest.
: Bauen Sie alle abgenommen Verkleidungen, Abdeckungen, Schutzhauben ein und schliessen
Sie sie.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.7 Einbau der LP-Barcode-Leser
65
: Stellen Sie die Abstände der 1D-Barcode-Leser von der Leiterplatte so ein, daß die Barcodes
sicher gelesen werden.
Die Querschienen werden dazu in den Langlöchern nach oben oder unten verschoben.

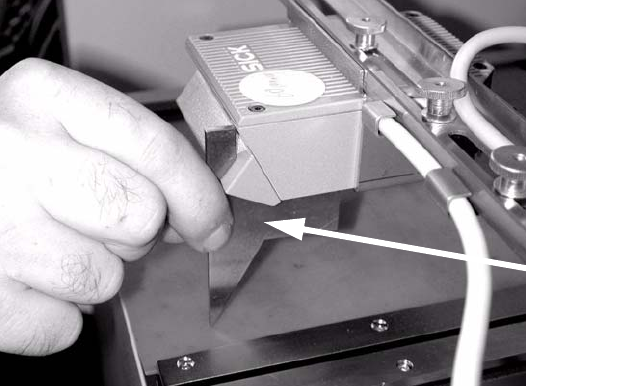

: Stellen Sie beim 2D.Barcode-Leser genau 85 mm ± 1 mm ein
. Verwenden Sie dazu die beige-
legte Einstelllehre.
Der 2D-Barcode-Leser funktioniert nur in diesem Fokusbereich.
Abstand 2D-Barcode-Leser
zur Leiterplatte: 85 mm +/- 1mm.
Die Überprüfung der Einstellung
kann mithilfe der Software der
Firma SICK (Version > 4.1) vor-
genommen werden. 1
Einstellehre
