00193891-0702_AI_LP_Barcode_DE EN - 第67页
Hier das Gewinde schneiden SIPLACE 1 Montageanleitung LP-Barcode-Leser Ausgabe 10/2009 1.8 Pläne Mechan ik 67 1 Abb. 1.8 - 2 Bohrbild Ständer HS-50 linke Seite (00330492-060201)
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.8 Pläne Mechanik Ausgabe 10/2009
66
1.8 Pläne Mechanik
Hier das Gewinde
schneiden
1

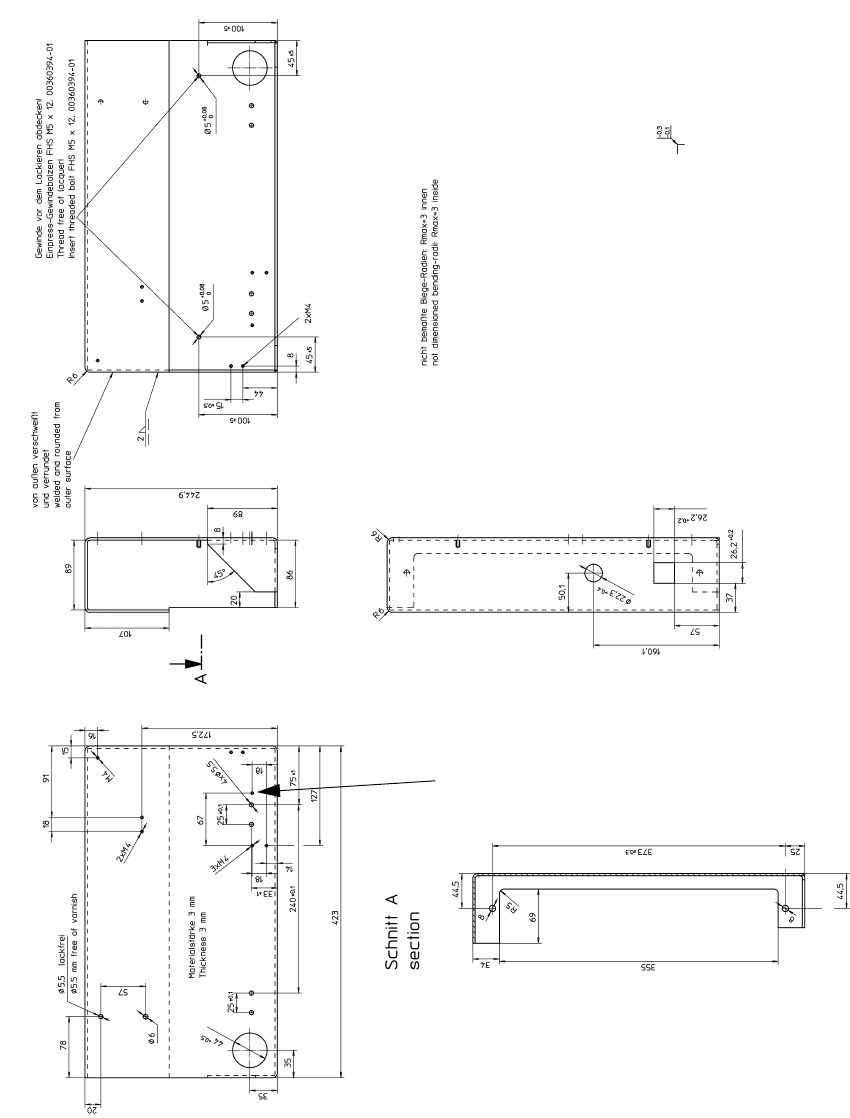

Abb. 1.8 - 1 Bohrbild Ständer HS-50 rechte Seite (00330491-060201)
Hier das Gewinde
schneiden
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.8 Pläne Mechanik
67
1

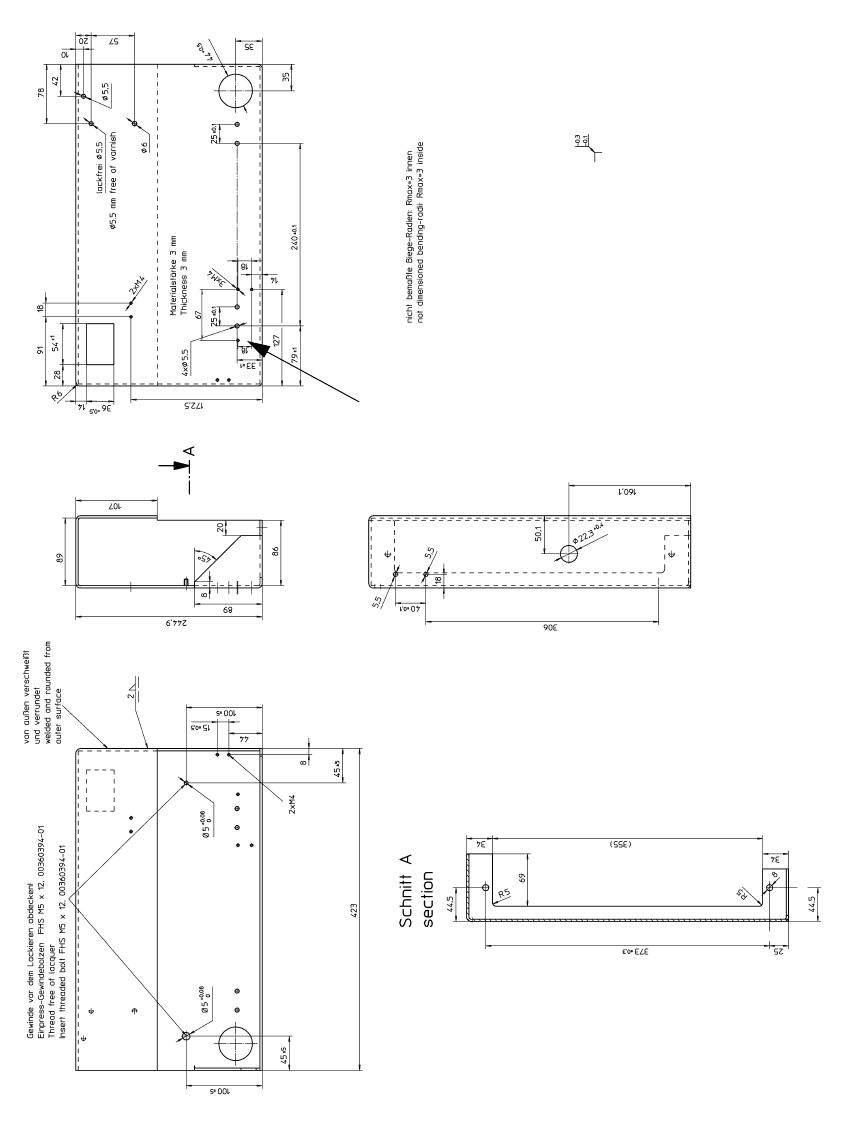

Abb. 1.8 - 2 Bohrbild Ständer HS-50 linke Seite (00330492-060201)
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.9 Pläne Elektrik Ausgabe 10/2009
68
1.9 Pläne Elektrik
1

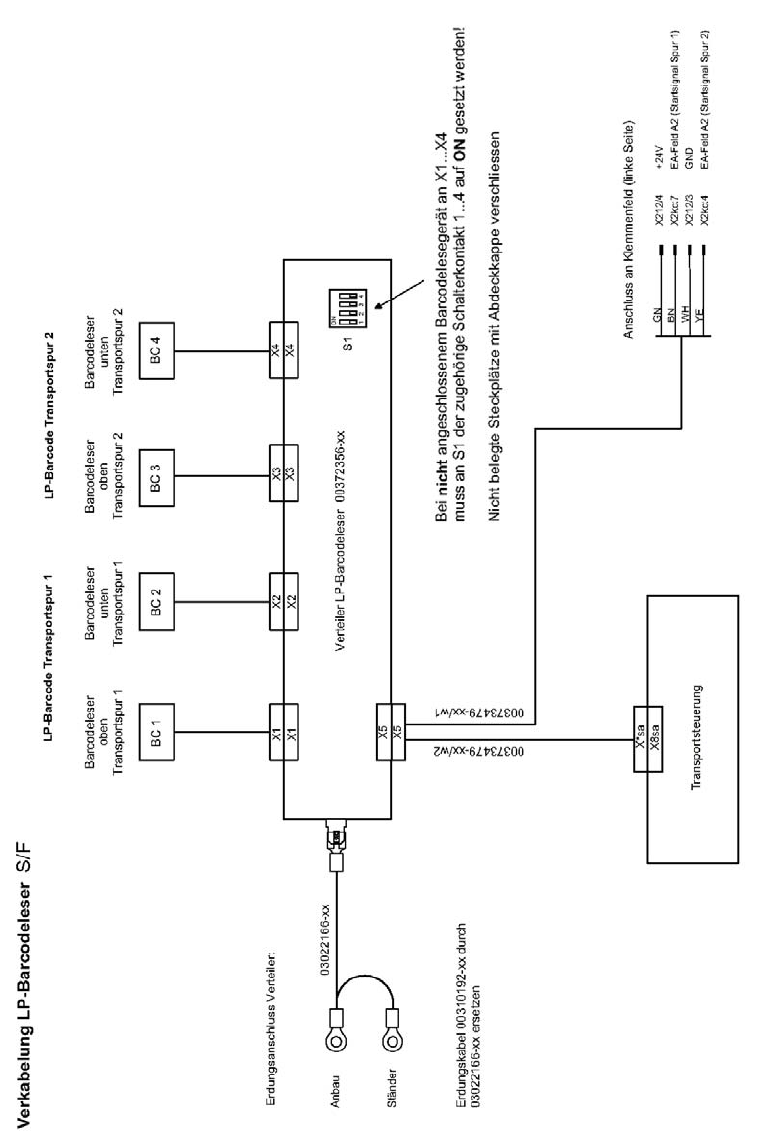

Abb. 1.9 - 1 Verkabelung LP-Barcode S/F (03016203-010301)
