1 Montageanleitung LP-Barcode-Leser SIPLACE 1.9 Pläne Elektrik Ausgabe 10/2009 74 1 Abb. 1.9 - 7 V erkabelung HS-50 ET mit T ransportsteuerung TSP200 (00353442-xx) (03016491-010201)

100%1 / 272
Distributor f. PCB barcode scanner 00372356-xx
Barcode scanner
top
Barcode scanner
bottom
Conveyor control
(ao) 00329219-xx TSP100
03021617-xx
Pin 1
X3 ao
Pin 1
Please note X3 connector polarity!
X23
HS50 wiring for single conveyor with TSP100 conveyor control (00329219-xx):
If no barcode scanner is connected to X1 ... X4,
03022264-01
Extension kit
Frame
Distributor grounding terminal
make sure to set the associated switch contact 1 ... 4 at S1 to ON.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.9 Pläne Elektrik
73
1

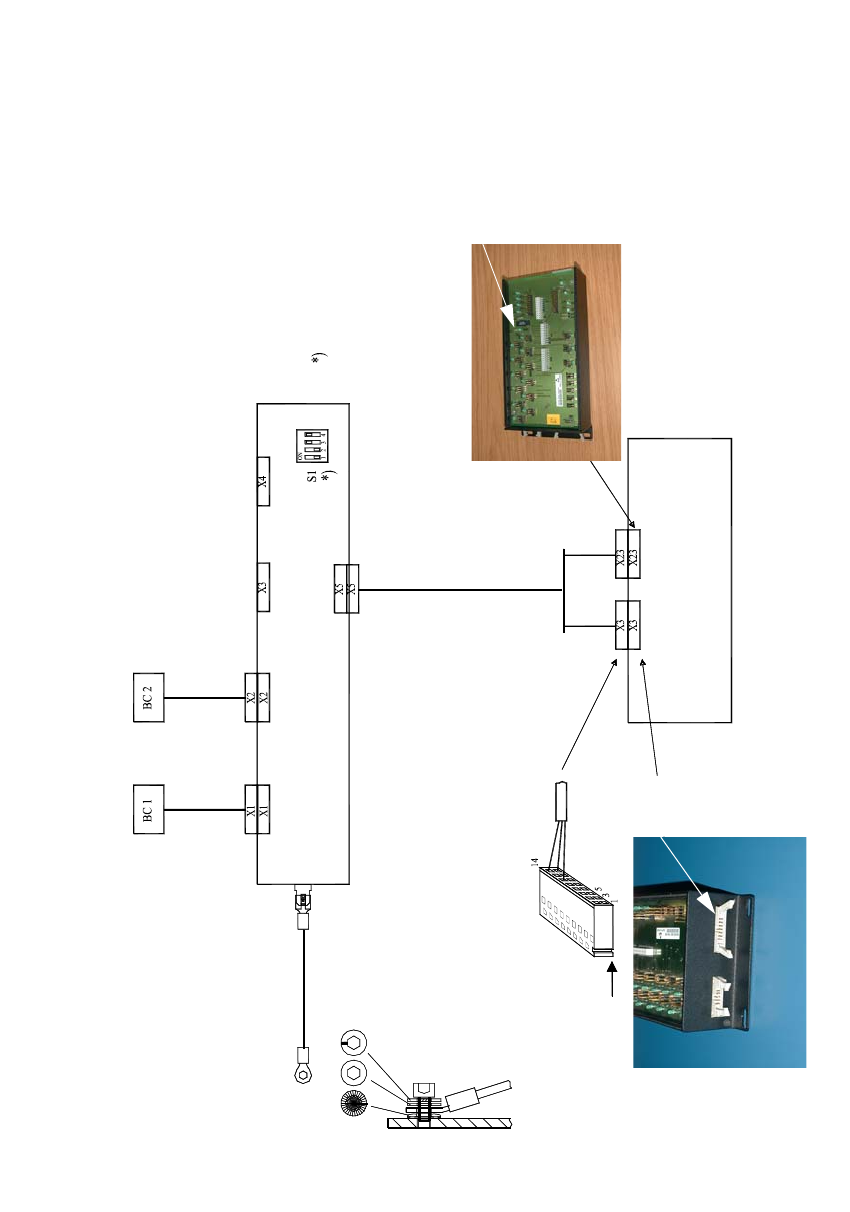

Abb. 1.9 - 6 Verkabelung HS-50 ET mit TSP 100 (00329219-xx) (03016491-010201)
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.9 Pläne Elektrik Ausgabe 10/2009
74
1

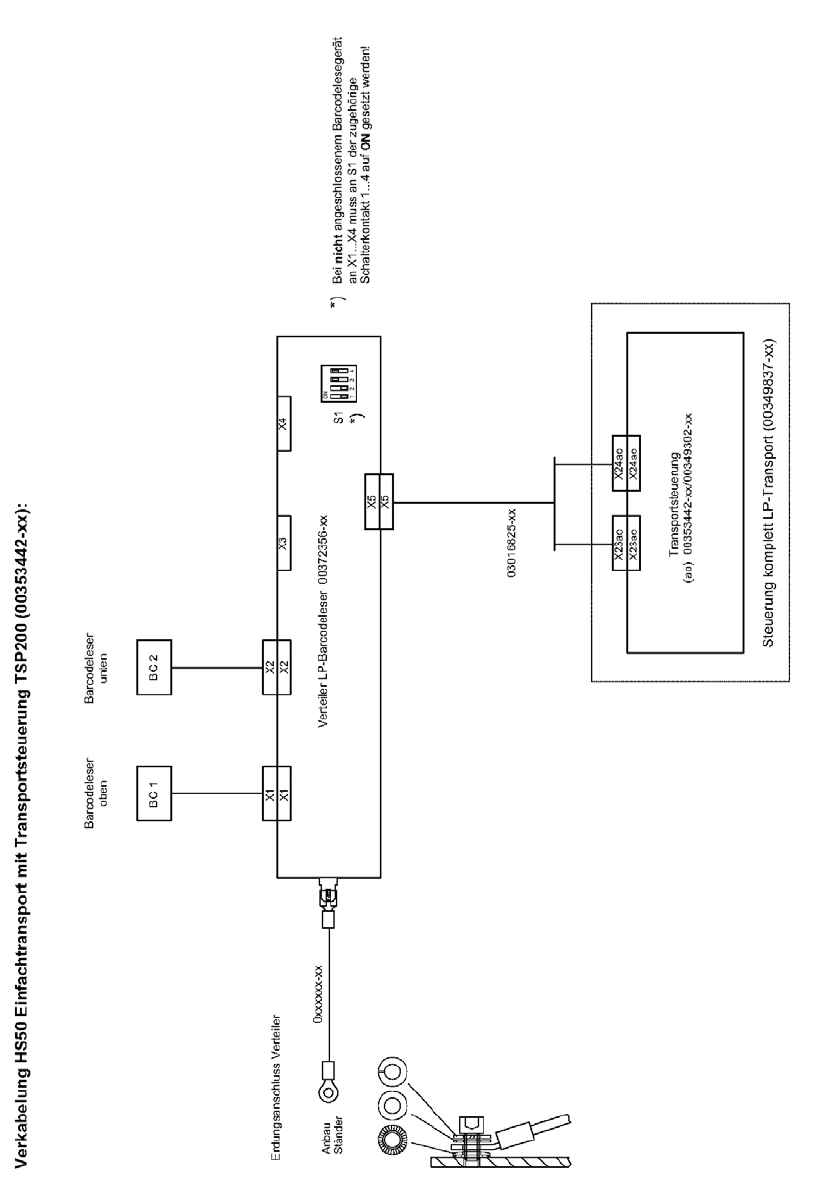

Abb. 1.9 - 7 Verkabelung HS-50 ET mit Transportsteuerung TSP200 (00353442-xx) (03016491-010201)
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.9 Pläne Elektrik
75
1
Abb. 1.9 - 8 Verkabelung HS-50 DT mit TSP100 (00329219-xx) (03024462-010101)
