1.11 Konfiguration LP Barcodeleser
1.11.1 Allgemeines zum Barcode
Immer mehr Bauteile, Einzelkomponenten, Zwischen- und auch Endprodukte werden mit einem
Barcode eindeutig identifizier- und kontrollierbar. Dies erleichtert die Steuerung der Produktion,
die Lagerhaltung und die Bauteilerückverfolgung bei Fehlern. Ganz gleich, ob eindimensionale
(1D, beispielsweise Barcodes) oder zweidimensionale (2D,beispielsweise Data Matrix Codes)
Codes verwendet werden.
1.11.2 Aufbau 1D Barcodes
Barcodetypen sind z.B. 2/5 interleaved, Codabar, Code 39, Code 128, EAN 8, EAN 13 für den
Industriebereich.
Der 1D Barcodeleser liest den Barcode mit Hilfe eine
r Rotlicht-Laserdiode und einem rotierendem
Spiegelrad, so dass für das menschliche Auge eine scheinbar stehende rote Scanlinie entsteht.
Der Aufbau eines Barcodes, Anzahl der schwarzen Striche und weißen Lücken für ein zu kodie-
rendes Zeichen ist für jeden Barcodetyp fest vorgegeben
. Die Information befindet sich sowohl in
den Strichen wie auch teilweise in den Lücken eines Barcodes. Generell kann aber folgender Auf-
bau für einen Barcode definiert werden.
Abb. 1.11 - 1 Aufbau 1D Barcode
Vorteile: - je nach Codeart, können bis zu 50 Zeichen kodiert werden.
- mit dem optischem Lesesystem können Barcodes sehr sicher, zuverlässig erfasst und gelesen
werden.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser
87
- kostengünstige Erstellung der Barcodes
- sehr günstiger Preis der Barcode-Lesegeräte.
Nachteile: - Die
Qualität des Drucks eines Barcodes auf dem Etikett, ist entscheidend für das Le-
seergebnis.
1.11.3 Aufbau 2D Barcodes
Barcodetypen: 1
1. Gestapelte Codes, die sogenannten "gestapelten Barcodes" sind im Prinzip direkt aneinander
gedruckte eindimensionale Barcodes. Typische gestapelte Barcodes sind etwa der PDF 417, der
RSS-14 Stacked oder der Code 16K.

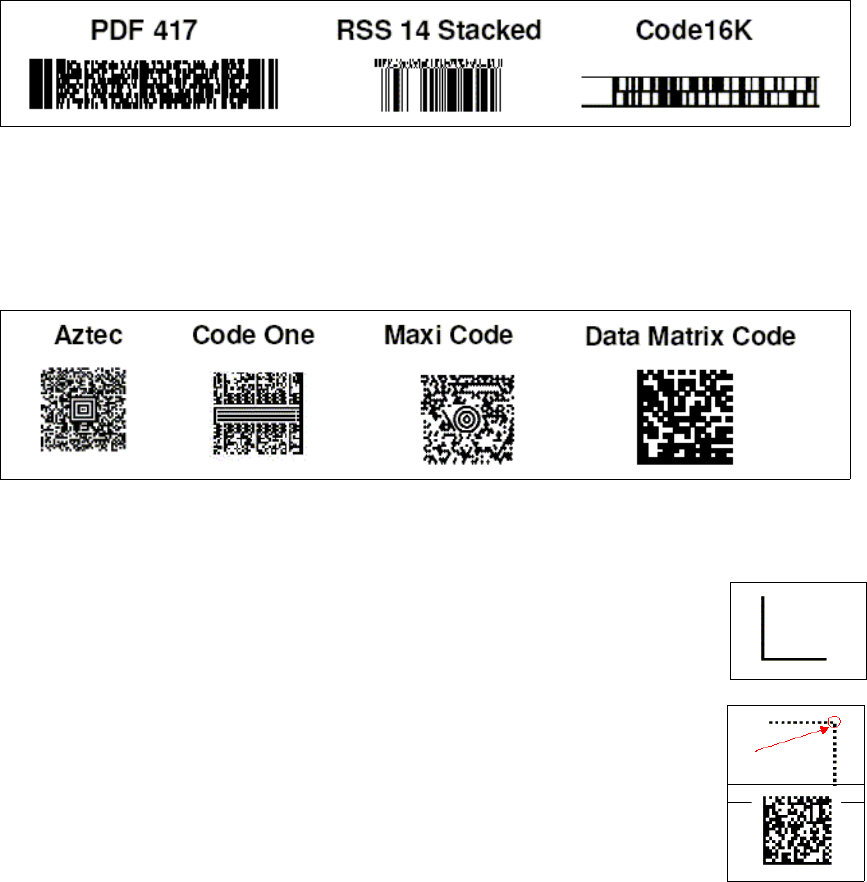

Abb. 1.11 - 2 gestapelte Barcodes
2.2D Barcodes, die sogenannten „Matrix Codes“ sind eine weitere Variante der 2D-Barcodes,
auch hier sind wiederum verschiedene Typen gebräuchlich wie z. B. Aztec Code, Maxi Code,
Code One und der Data Matrix Code.
Abb. 1.11 - 3 2D Barcodes
Data matrix Code: Der Data Matrix Code besteht aus 4 Hauptkomponenten. 1
1. Die feste Begrenzungslinie (’Ecke’). Diese feste Begrenzungslinie
dient zur Mustererkennung und wird für die Berechnung der
Drehlage des Data Matrix Codes verwendet.
2. Die nicht geschlossenen Grenze (gegenüberliegende Ecke). Diese
offene Ecke wird zur Identifizierung der Anzahl von Zeilen und Spalten
benutzt. Das ist die sogenannte „Matrixdichte“. Beim ECC 200 ist das
Element in der oberen rechten Ecke weiß.
3. Der Speicherbereich. Dieser enthält die binäre Information in codierter
Form. Je nach Zellengröße definiert sich auch die Anzahl der möglichen
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
88
Information.
4. Die 'Ruhezone'. Diese leere Zone umgibt den Data Matrix Code.
Sie enthält weder Informationen noch wird sie zur Orientierung verwendet.
Die Breite der Ruhezone beträgt ein Feld bzw. eine Zeile.
Die 2D Barcodeleser können sowohl 1D
als auch 2D Barcodes lesen.
Die Erkennung kann mit Hilfe eines CCD Chips erfolgen.
Vorteile des Data Matrix Code:
– Flexibel in der Anwendungsgröße
– Sehr hohe Informationsdichte auf kleinstem Raum (mehr als 2000 Zeichen)
– jeder Lesewinkel ist problemlos möglich
– geringste Anforderungen an Farbkontrast und Dru
c
kqualität und somit auch für Direktbeschrif-
ter (z.B. Laserbeschrifter oder Nadelpräger) geeigne
t damit geringerer Kontrast als bei Bar-
code nötig
– Fehlerkorrektur durch "Reed-Solomon"-Algorithmus - es könne
n bis zu 25 % des Codes zer-
stört sein.
Anwendungsbeispiele:
– Lesen von dauerhaften Direktbeschriftungen (z.B. auf Werkzeugen, Motorenbauteile, Trieb-
werksteile, chirurgisch-medizinische Instrumente etc.)
– Produktion / Fertigung (Kennzeichnung von elektronischen Bauteilen, Werkzeuge)
– Chemische und biomedizinische Analysegeräte
– Elektronische Leiterplatten

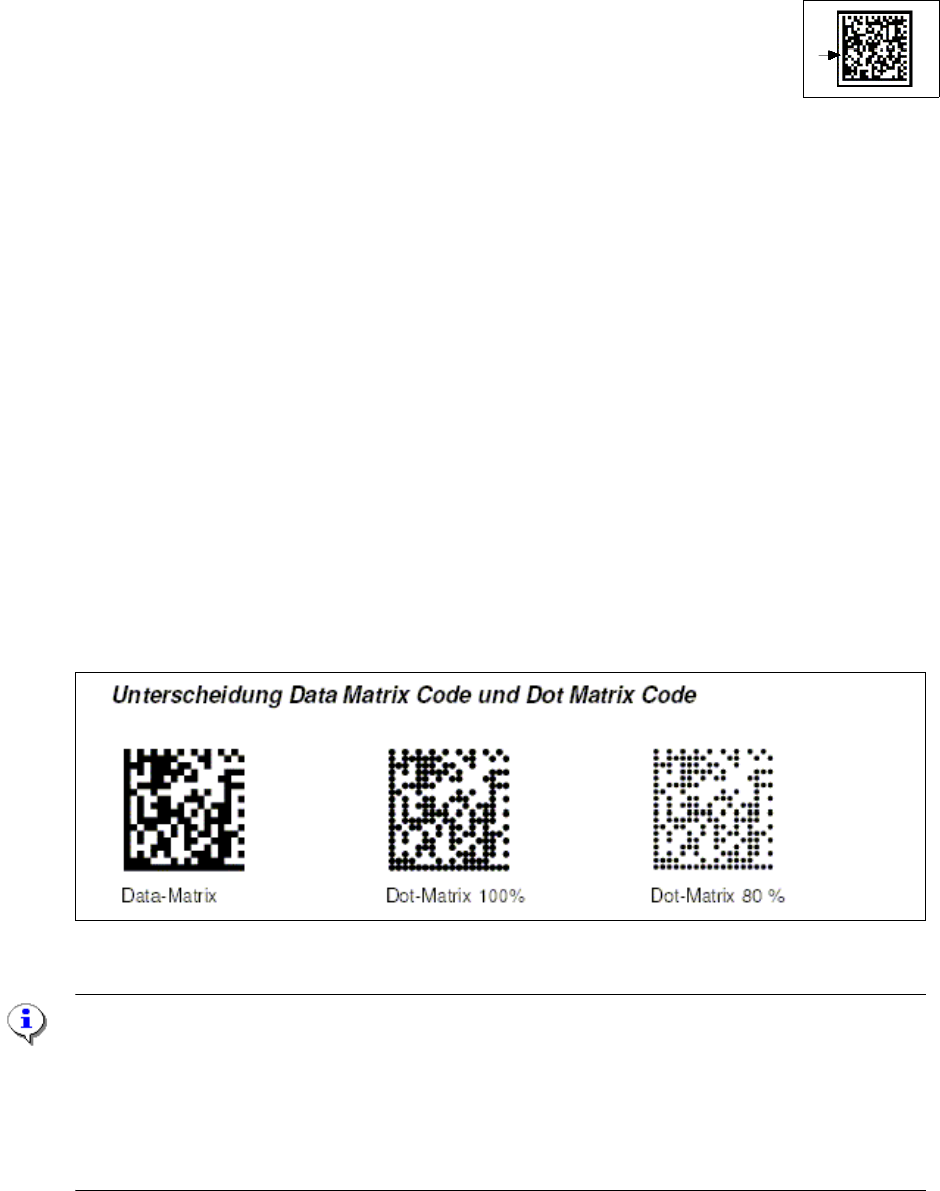

Abb. 1.11 - 4 Data Matrix - und DOT Matrix Barcodes
HINWEIS:
Die von uns eingesetzten Barcodeleser können
die folgenden Barcodetypen lesen:
1D Barcodeleser: Code 39, Code 128, Code 93, Codab
ar, EAN, EAN 128, UPC, 2/5Interleaved,
Pharmacode
2D Barcodeleser: Data Matrix ECC200 und die 1D Barc
odes Code 39, Code 128, Codabar, EAN,
EAN 128, UPC, 2/5 Interleaved
