LP-Maße/T ransport LU [mm] RU [mm] 460 mm ET 68 5 216 mm DT1 15 5 216 mm DT2 72 5 LP-Barcodeleser 1D unten ET Einfachtranspor t DT1 Doppeltransport, Spur 1 DT2 Doppeltransport, Spur 2 SIPLACE 1 Montageanleitung LP-Barcod…
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.3 Restriktionen Ausgabe 10/2009
8
1.3 Restriktionen
1.3.1 SIPLACE F4 / F5 HM / S-20 / S-25 HM
Etiketten-Masse Strichbreite (B): 0,19 < B ≤ 0,3 mm (entspricht hoher und mittlerer
Dichte), Strichlänge: ≥ 4 mm, Länge des Lesefensters: ≤ 90 mm
Empfohlene Etikettenfarbe Kodierung: schwarz, dunkelgrün, dunkelblau, Hindergrund: weiß,
beige, gelb, orange (Kontrastverhältnis > 70% nach DIN 66236
Codearten
Code 39, Code 128 / EAN 128, Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN, Pharma Code, EAN Addendum (wei
-
tere auf Anfrage),
max. 25 Stellen, Definition eines Barcodefilters möglich
Sicherheit des Laser-
scanners
Laserdiode 670 nm (rot) / 1,2 mW
Laserschutzklasse 2, Schutzart IP65
LP-Barcodeleser Q [mm]
2D oben 430
1D oben 420
2D unten 440
1D unten 430
LP-Barcodeleser L [mm]
1D oben 380 - 450
1D unten 390 - 460
LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
LP-Maße/Transport LO [mm] RO [mm]
460 mm ET 3 90
216 mm DT1 3 94
216 mm DT2 3 3
LP-Barcodeleser 1D oben
1
1
1
1
1
1
LP-Maße/Transport LU [mm] RU [mm]
460 mm ET 68 5
216 mm DT1 15 5
216 mm DT2 72 5
LP-Barcodeleser 1D unten
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.3 Restriktionen
9
1
1
1
1.3.2 SIPLACE S-27 HM
Etiketten-Masse Strichbreite (B): 0,19 < B = 0,3 mm (entspricht hoher und mittlerer
Dichte), Strichlänge: = 4 mm, Länge des Lesefensters: = 90 mm
Empfohlene Etikettenfarbe Kodierung: schwarz, dunkelgrün, dunkelblau, Hindergrund: weiß,
beige, gelb, orange (Kontrastverhältnis > 70% nach DIN 66236
Codearten
Code 39, Code 128 / EAN 128, Codabar, 2/5 IATA 2/5 industrial,
2/5 interleaved, UPC, EAN, Pharma Code, EAN Addendum (wei
-
tere auf Anfrage), max. 25 Stellen,
Definition eines Barcodefilters
möglich
Sicherheit des Laser-
scanners
Laserdiode 670 nm (rot) / 1,2 mW
Laserschutzklasse 2, Schutzart IP65
LP-Barcodeleser Q [mm]
2D oben 380
1D oben 370
2D unten 390
1D unten 380
LP-Barcodeleser L [mm]
1D oben 330 - 400
1D unten 340 - 410
LP-Barcodeleser LQ [mm] RQ [mm]
2D oben 3 3
1D oben 3 3
2D unten 5 5
1D unten 5 5
1
1
1
1

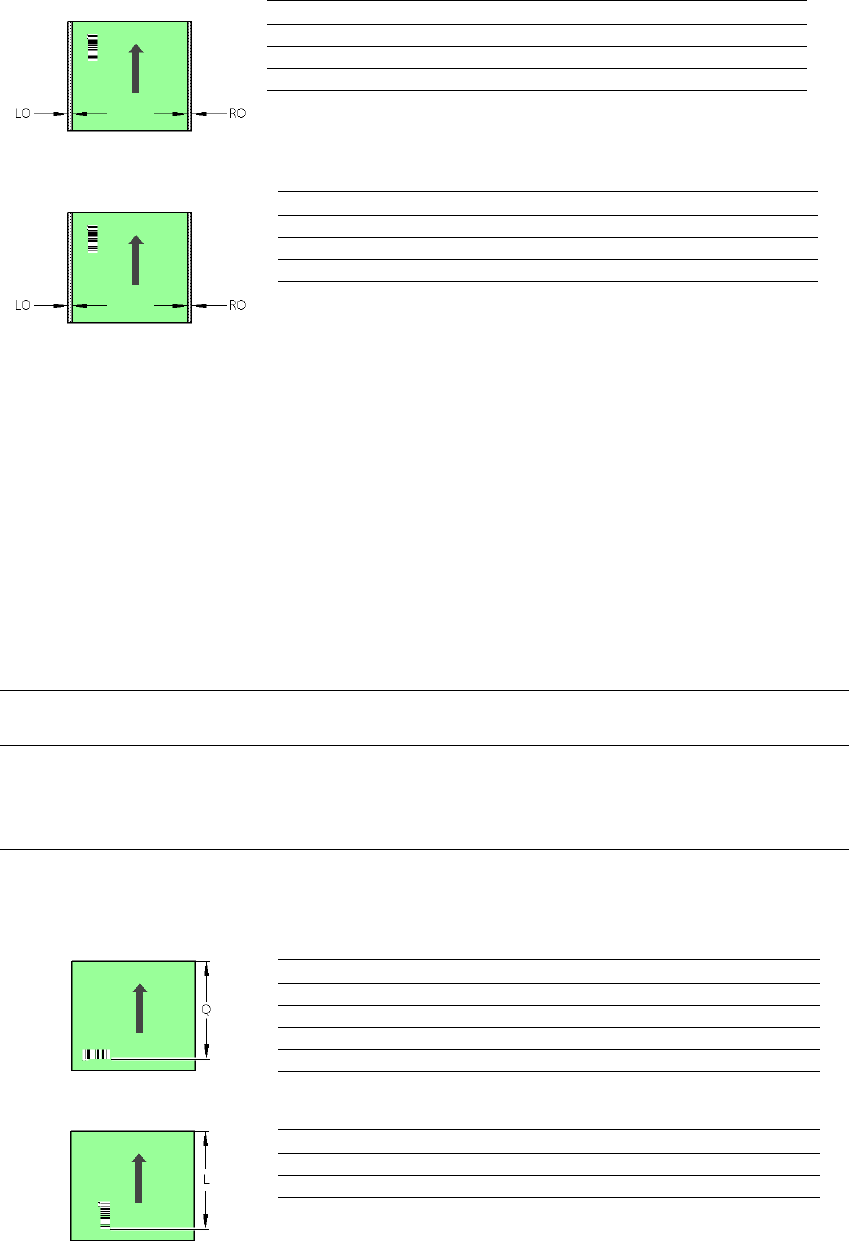

LP-Barcodeleser 1D oben
LP-Maße/Transport LO [mm] RO [mm]
460 mm ET 3 90
216 mm DT1 3 94
216 mm DT2 3 3
LP-Barcodeleser 1D oben
LP-Maße/Transport LO [mm] RO [mm]
460 mm ET 3 90
216 mm DT1 3 94
216 mm DT2 3 3
ET Einfachtransport
DT1 Doppeltransport, Spur 1
DT2 Doppeltransport, Spur 2
SM Doppeltransport im Modus Einfachtransport
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.3 Restriktionen Ausgabe 10/2009
10
1
1
1
1
1.3.3 SIPLACE HS-50
Etiketten-Masse
Strichbreite (B): 0,19 < B ≤ 0,3 mm (entspricht hoher und mittlerer
Dichte), Strichlänge: ≥ 4 mm, Länge des Lesefensters: ≤ 90 mm
Empfohlene Etikettenfarbe
Kodierung: schwarz, dunkelgrün, dunkelblau, Hindergrund: weiß, beige,
gelb, orange (Kontrastverhältnis > 70% nach DIN 66236
Codearten
Code 39, Code 128 / EAN 128, Codabar, 2/5 IATA 2/5 industrial, 2/5
interleaved, UPC, EAN, Pharma Code, EAN Addendum (weitere auf
Anfrage),
max. 25 Stellen, Definition eines Barcodefilters möglich
Sicherheit des Laser-
scanners
Laserdiode 670 nm (rot) / 1,2 mW
Laserschutzklasse 2, Schutzart IP65
LP-Barcodeleser Q [mm]
2D oben 340
1D oben 340
2D unten 340
1D unten 340
LP-Barcodeleser L [mm]
1D oben 270 - 340
1D unten 270 - 340
