1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
92
Konvention für die Barcodelesernumerierung:
Linke LP-Transportspur (2)
nur bei Option Doppeltransport
Rechte LP-Transportspur (1)
LP-Barcodeleser ’oben’
3 1
LP-Barcodeleser ’oben’
LP-T
ransport
LP-Barcodeleser ’unten’4 2
1
Abb. 1.11 - 9’Gerätekonfiguration’
: Klicken Sie die Schaltfläche ’Lesetakt Parameter’ an.
– im Feld ’Lesetaktquelle’ die Option ’Sensoreingang (Aktiv H
igh)’ an,
– im Feld ’Lesetaktende’ die Option ’Timer (ms)’ und ge
ben Sie im Eingabefeld 5000 ein.
: Klicken Sie im Feld ’Ausgabe bei Good Read’ die Option ’Sofort’ an.
: Übernehmen Sie die Einstellung mit OK.
Abb. 1.11 - 10 Einstellung "Lesetakt Parameter"
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser
93

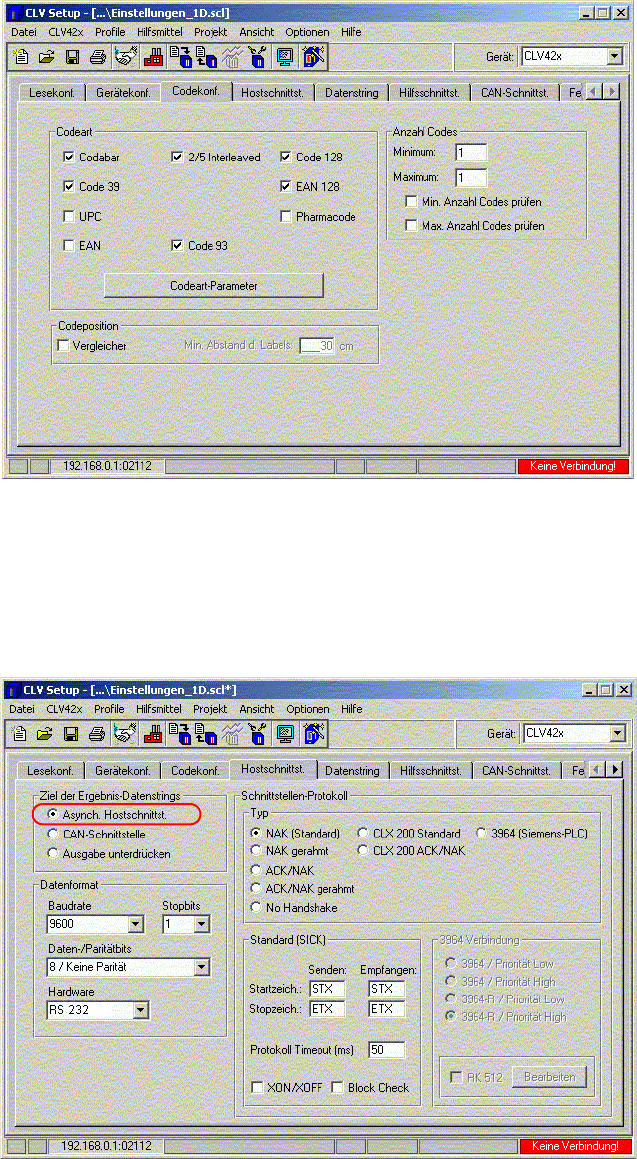

: Wählen Sie im Fenster ’Code-Konfiguration’ den Lesecode.
Abb. 1.11 - 11 Barcodetypen konfigurieren
: Klicken Sie die Barcodearten an, die von dem 1D Barcodeleser gelesen werden sollen.
: Die Einstellungen im Fenster ’Host-S
chnittstelle’ können unverändert bleiben, da keine Online-
Verbindung zum Barcodeleser aufgebaut wird.
Abb. 1.11 - 12 Host-Schnittstelle
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
94
: Achten Sie darauf, dass unter "Ziel der Ergebnisdatenstrings" die Option Asynch. Host-
schnittst. ausgewählt ist, damit werden die Daten vo
n der Station ausgewertet und angezeigt.
: Wählen Sie das Fenster ’Datenstring’ und tragen Sie folgende Werte ein
- im Feld
’Header’:/GN
- im Feld ’Terminator’:CR
HINWEIS:
Wird der 1D bzw.2D Barcodleser an SIPLACE-Maschinen
mit Plattform 1 Software eingesetzt,
muss bei "Terminator" ein " CR " eingetragen werden.
HINWEIS:
Geben Sie diese Werte nicht über die Tastatur ein, sonder
n klicken Sie mit der Maus auf das Feld
’Header’. Die Tabelle wird eingeblendet.
: Geben Sie in der Eingabezeile das Zeichen / über die Tastatur ein und klicken Sie auf GN.
: Klicken Sie auf OK.
: Klicken Sie auf das Feld ’Terminator’ und übernehmen Sie aus der Tabelle den Wert CR.
Abb. 1.11 - 13 Einstellung Datenstring
: Klappen Sie in der Menüzeile das Pulldown-Menü ’Profile’ auf.
: Wählen Sie das Menü ’Druckeroption’
