1 Montageanleitung LP-Barcode-Leser SIPLACE 1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009 98 Abb. 1.1 1 - 19 1D Barcodekonfiguration für Gerät 3 CLV42x (T ransportspur 2 oben) 1 : Kleben Sie die ausged ruckten Et ik…
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser
97
Abb. 1.11 - 17 1D Barcodekonfiguration für Gerät 3 CLV41x (Transportspur 2 oben)
Beispiele CLV42x: 1
Abb. 1.11 - 18 1D Barcodekonfiguration für Gerät 1 CLV42x (Transportspur 1 oben)
1 Montageanleitung LP-Barcode-Leser SIPLACE
1.11 Konfiguration LP Barcodeleser Ausgabe 10/2009
98
Abb. 1.11 - 19 1D Barcodekonfiguration für Gerät 3 CLV42x (Transportspur 2 oben)
1
: Kleben Sie die ausgedruckten Etiketten auf die Im Nachrüstsatz enthaltene Masterplatte.
: Konfigurieren Sie an der Station unter Sitest Maschinenkonfiguration den LP-Barcodeleser für
die jeweilige S
tation.
: Booten Sie die Station. ca. fünf Sekunden nach
dem Einschalten der Station schalten sich die
LP-Barcode-Leser ein.
: Schieben Sie das LP-Barcode-Etikett Nr. 1 über den ersten LP-Barcode-Leser. Wurde der LP-
Ba
rcode-Leser gelesen, quittiert dies der Leser mit zwei Piepstönen.
: Fahren Sie das Betriebssystem herunter und s
chalten Sie die Station aus und wieder ein.
: Schieben Sie das nächste LP-Barcode-Etike
tt über den zweiten LP-Barcode-Leser.
: Wiederholen Sie diese Prozedur, bis alle LP-
Barcode-Leser auf diese Weise programmiert
wurden.
: Testen Sie die Funktion des LP-Barcodelesers im Site
st unter Transport, wählen Sie Barcode
lesen mit Transport.
: Wird der Barcode nicht gelesen muss der Barcodeleser nochmal konfiguriert werden.
SIPLACE 1 Montageanleitung LP-Barcode-Leser
Ausgabe 10/2009 1.11 Konfiguration LP Barcodeleser
99
1.11.7 Einstellungen am 2D Barcodeleser
Die Konfiguration des 2D Barcodeleser ICR 850 wird mit Hilfe der CLV Software (Version 4.1) von
der Firma SICK durchgeführt. Es ist eine Online Verbindung zum 2D Barcodleser erforderlich.
HINWEIS:
Die CLV Software kann vom Downloadcenter bzw. aus de
m Internet unter www.sick.de herunter-
geladen werden
1.11.7.1 Konfiguration von Barcodes am 2D Barcodeleser
HINWEIS:
Der 2D Barcodeleser kann 1D Barcodes und 2D Barcodes lesen.
: Installieren Sie die CLV SW, in dem Sie die CLVsetup.exe starten.
: Die Installation ist dialoggesteuert, beachten Sie d
ie Auswahl der Einheit " Zoll oder metrisch".
: Bevor Sie das Programm CLV starten, verbinden Sie sich über ein Netzwerkkabel (Twist pair,
cro
ss over ) mit dem 2D Barcodeleser.
1.11.7.2 Einstellen der Netzwerkadresse:

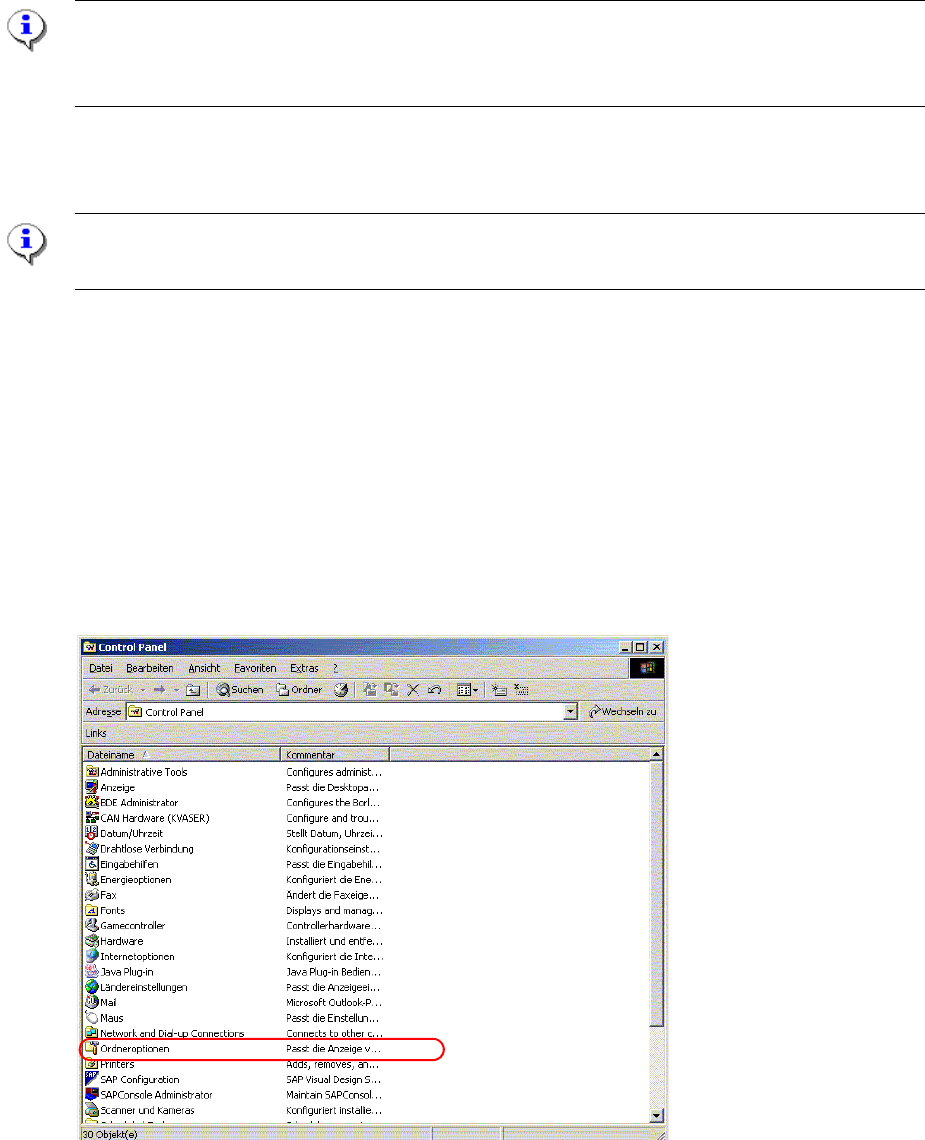

: Wählen Sie Start --> Setting --> Control Panel und klicken Sie auf "Network and Dial up con-
nection"
