22 TR7700 SII User Guide--Maintenance
3.6 緊急停止裝置測試
按下機台前、後緊急停止按鈕來測試機器的緊急停止裝置是否正常啟動。確認按下緊急停
止按鈕時，人機介面螢幕必須顯示紅色畫面，且三色燈必須亮紅燈並發出警報聲。
當確認緊急停止裝置已正常運作，緊急停止按鈕向右旋轉將其鬆開後，按下人機介面上的
[復歸]鈕，將機器回復正常運作狀態。

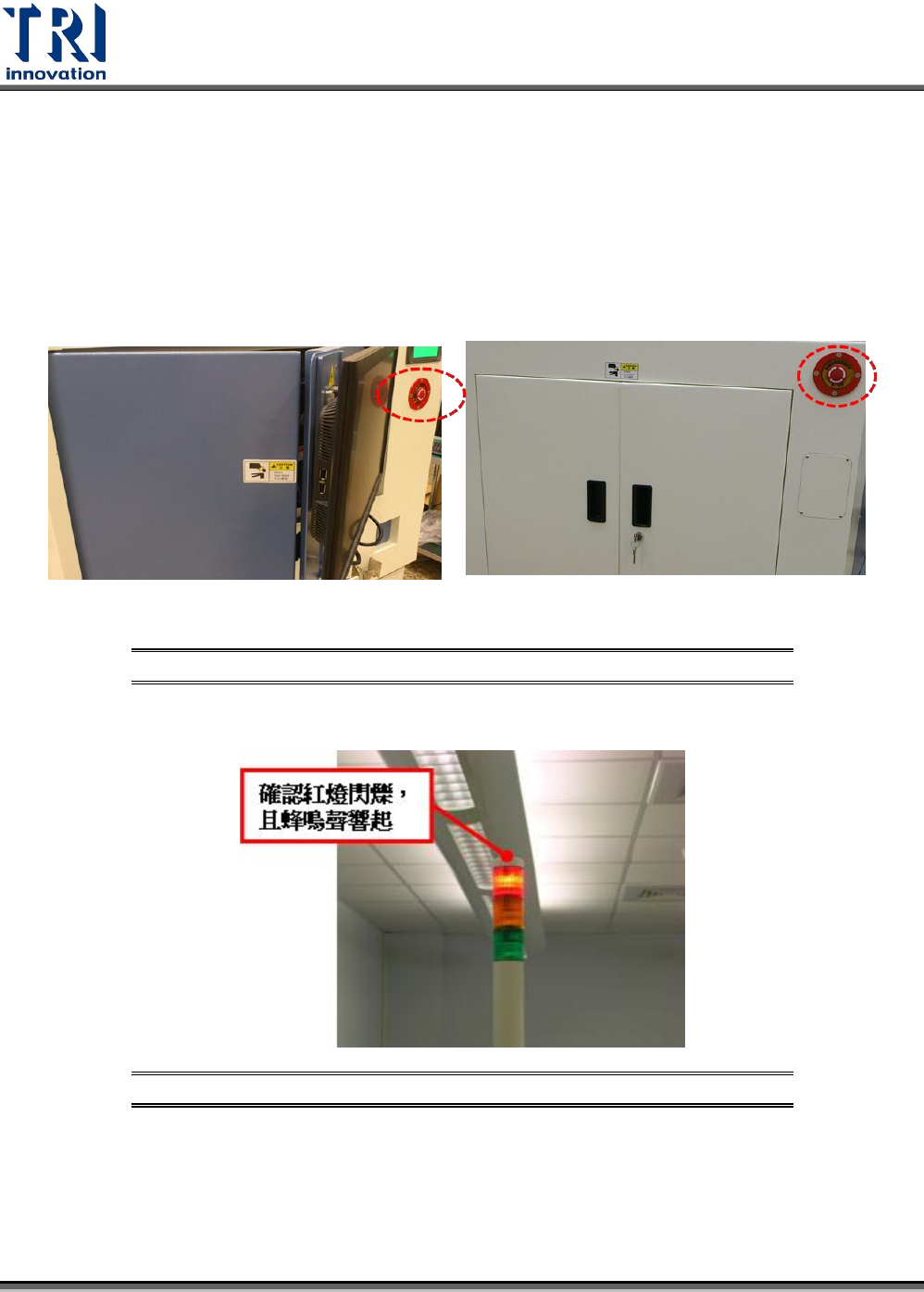

圖 22: 緊急停止按鈕位置
圖 23: 緊急停止裝置測試
Test Research Inc.
TR7700 SII User Guide --Maintenance 23
4 周保養
警告：除特別提到的部分，以下之動作須在電源關閉時操作，不正確的動作可能造成
人員機械或電擊的傷害。
4.1 軟布擦拭清潔人機介面
使用軟布清潔人機介面表面。

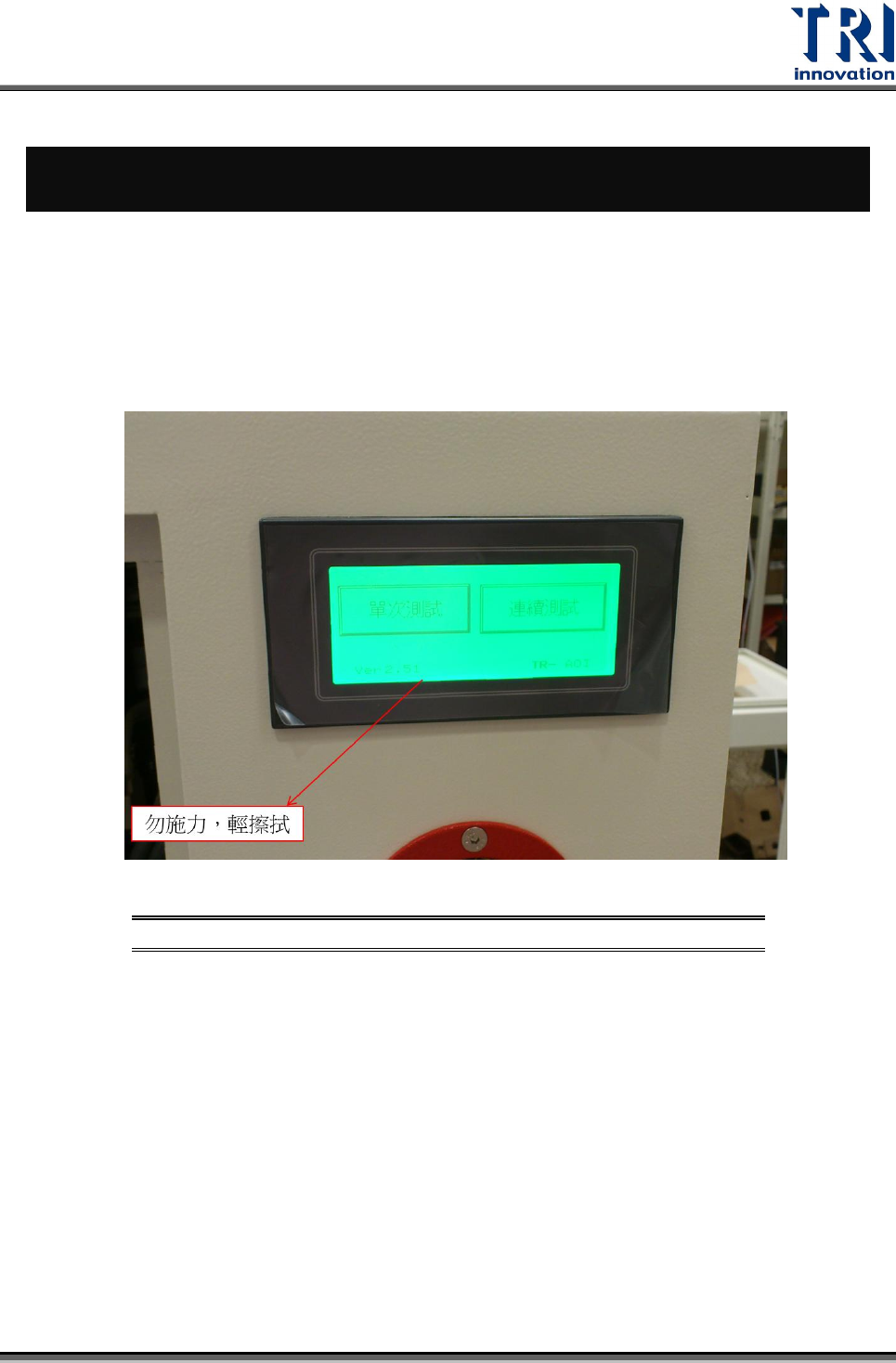

圖 24: 軟布擦拭清潔人機介面
4.2 內部接頭連接確認
確認機器內部接頭都有連接良好
1) 主電腦與 PLC 連接線
2) 機器內部感應器及馬達接線
3) 機器後方系統接線
Test Research Inc.
24 TR7530 User Guide –Maintenance

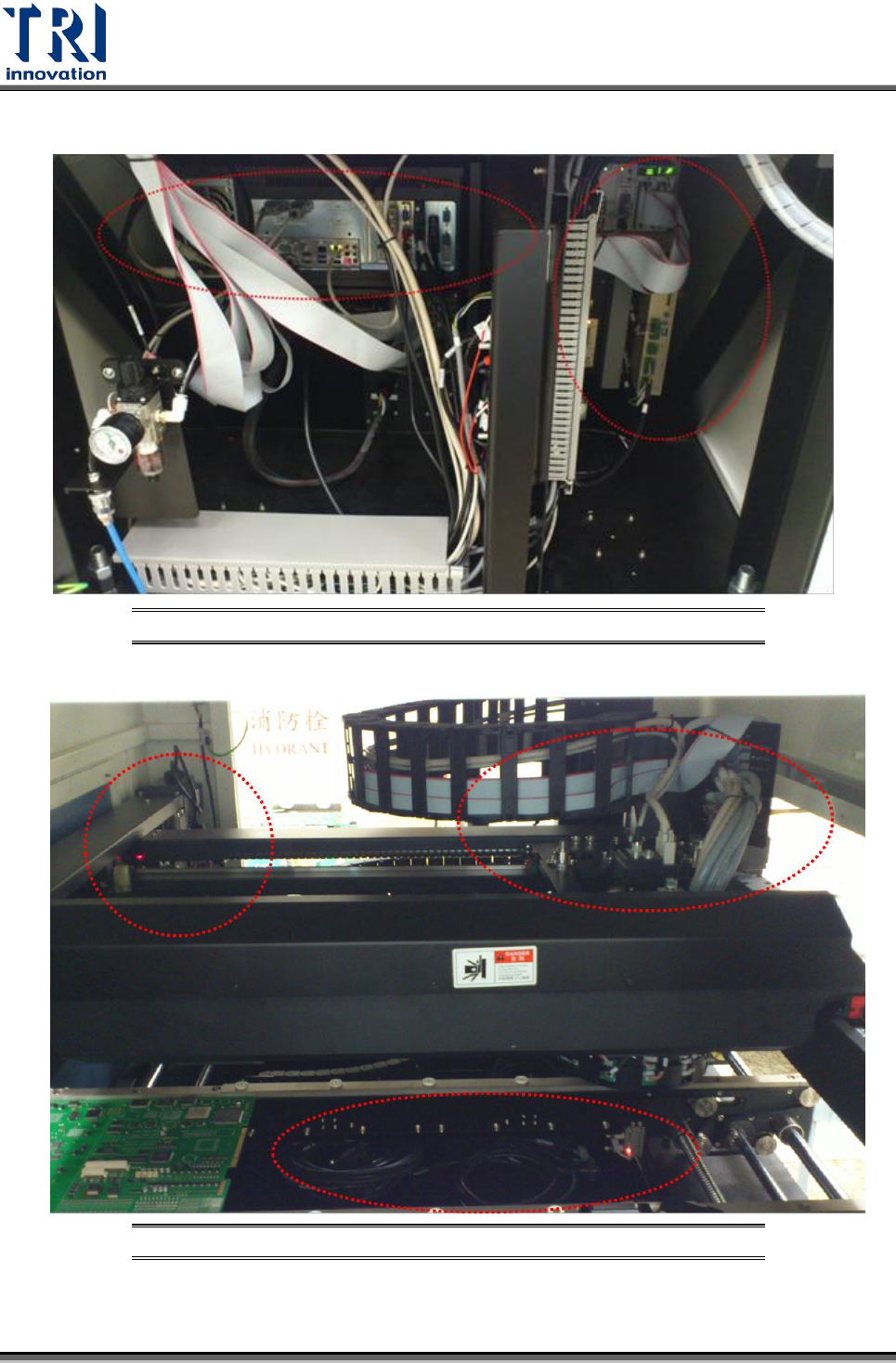

圖 25: 檢查主電腦及 PLC 連接線
圖 26: 檢查內部感應器及馬達連接線
