Test Research Inc.
TR7700 SII User Guide --Maintenance 27

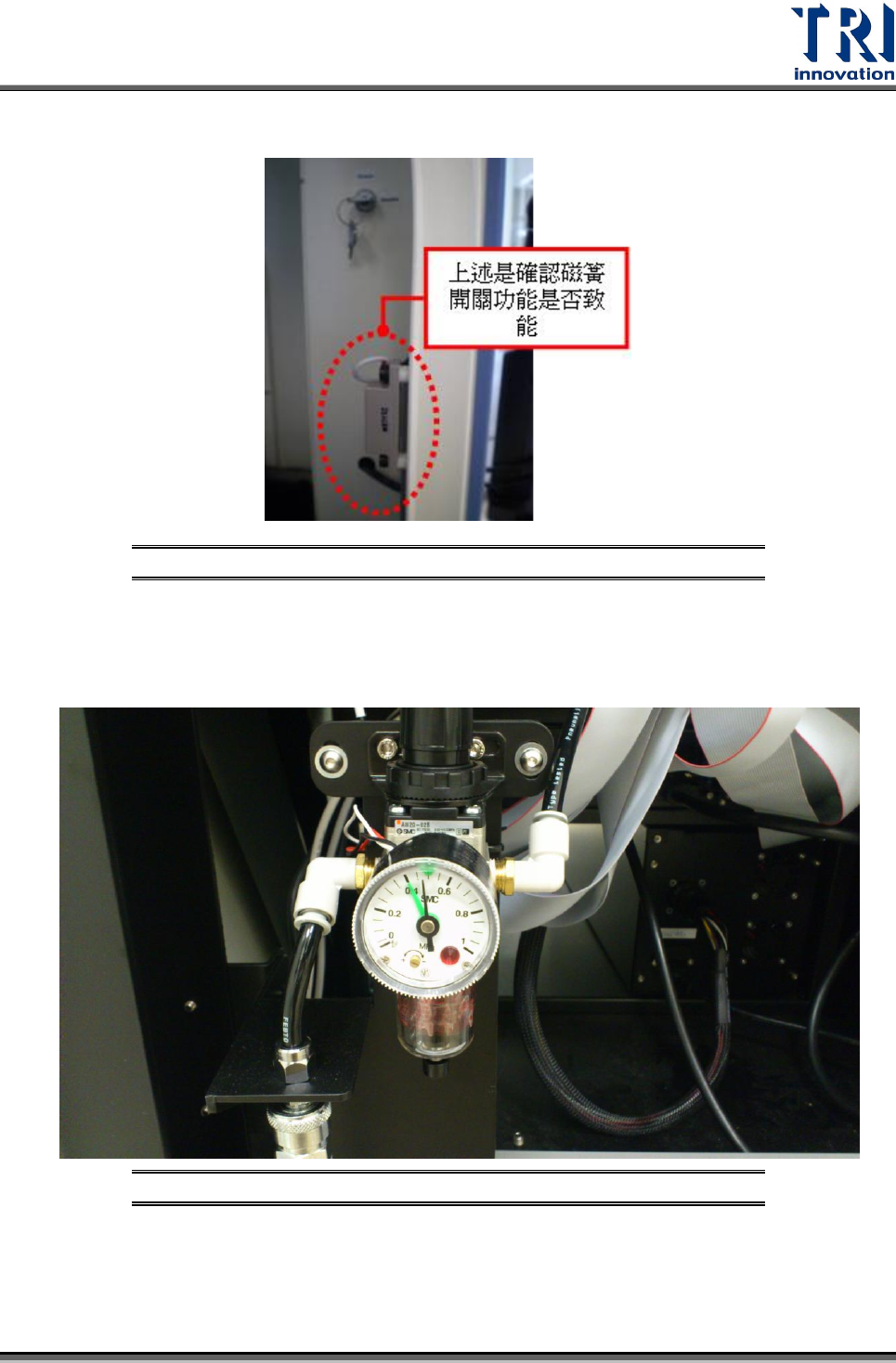

圖 30: 確認 KeySwitch 停止流程 – 測試磁簧開關
4.5 氣壓計清潔與保養
清理氣壓計管路並確保氣壓計值位於 0.4MPa(不能設定超過 0.5MPa)。
圖 31: 確認氣壓計壓力值
Test Research Inc.
28 TR7530 User Guide –Maintenance
5 月保養
警告：除特別提到的部分，以下之動作須在電源關閉時操作，不正確的動作可能造成
人員機械或電擊的傷害。
5.1 清潔機體前/後下方濾網
關閉電源，將前機門的濾網取出，利用吸塵器或氣槍清潔，濾網耗材可使用一般空氣
濾清用濾網或濾紙更換
5.2 擦拭所有感測器灰塵及測試
關閉電源，使用乾淨軟布擦拭感測器上灰塵(感測器 1、感測器 2、感測器 3 與感測器
4)。
圖 32: 清潔感測器上灰塵
5.3 確認及清潔皮帶從動輪
關閉電源，確認及清潔皮帶從動輪，表面污漬可使用去漬油擦拭加以清潔
Test Research Inc.
TR7700 SII User Guide --Maintenance 29

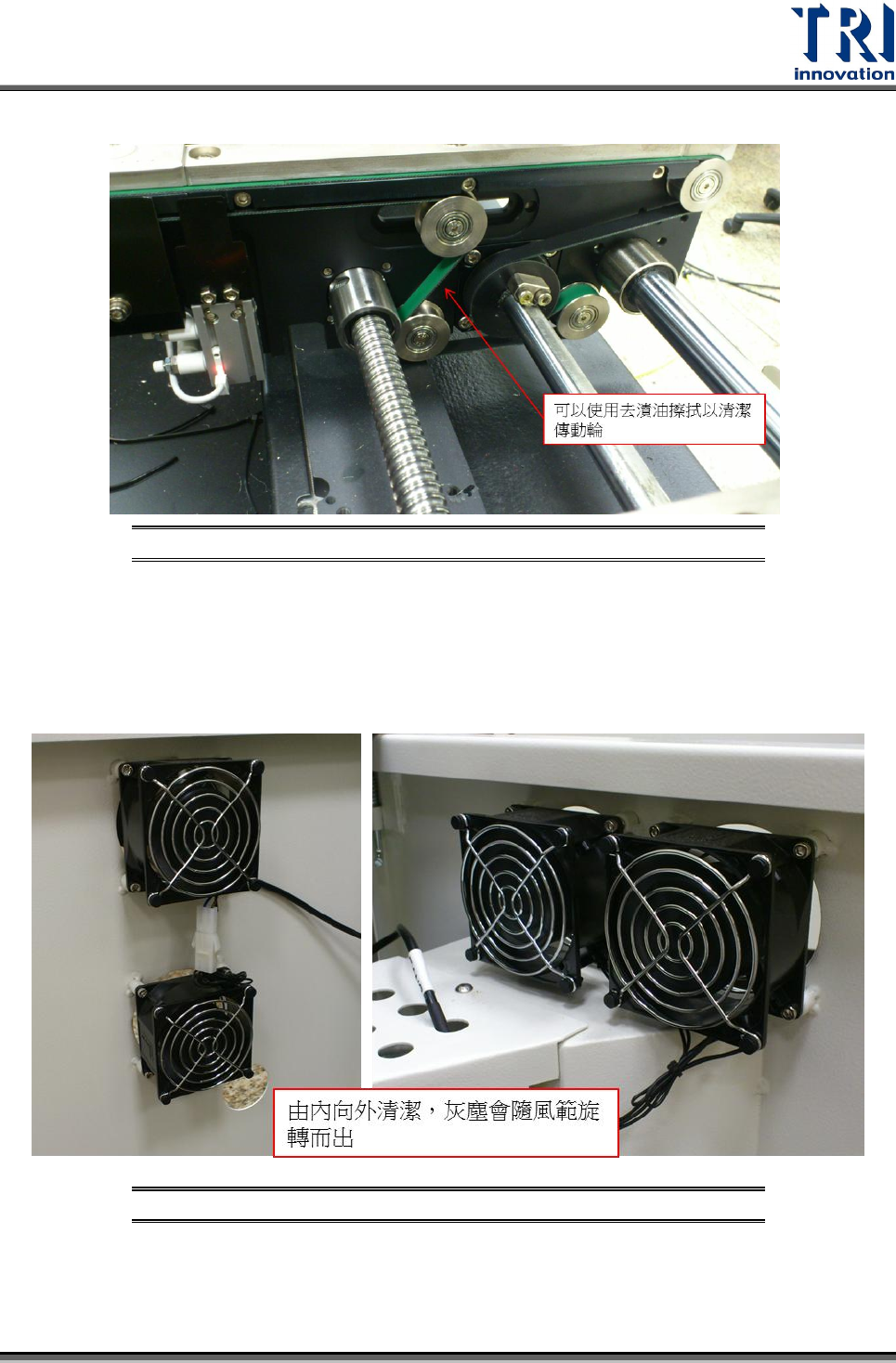

圖 33: 清潔皮帶從動輪
5.4 清潔機體後側風扇上灰塵
關閉電源，使用氣槍或刷子清潔機器後端五組風扇
圖 34: 清潔風扇上灰塵
