34 TR7530 User Guide –Maintenance

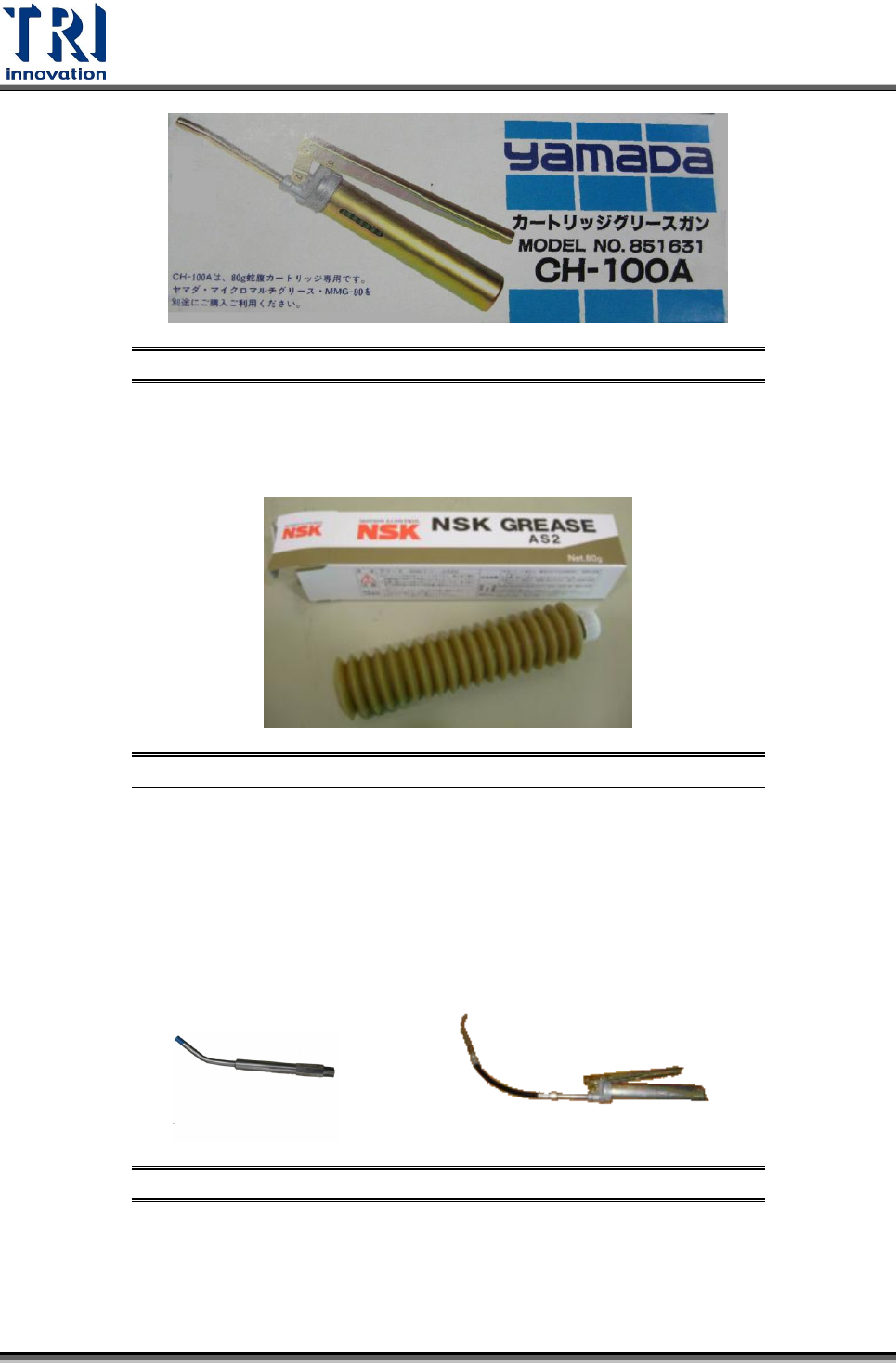

圖 39: 加油槍
2) 潤滑油
圖 40: 潤滑油
3) 注油軟管
小型油嘴專用
圖 41: 注油軟管–小型油嘴專用
大型油嘴專用
Test Research Inc.
TR7700 SII User Guide --Maintenance 35
圖 42: 注油軟管–大型油嘴專用
6.4.2 注油孔
共有 8 個注油孔，X 軸及 Y 軸滑塊各有四個注油孔。如下圖所示。

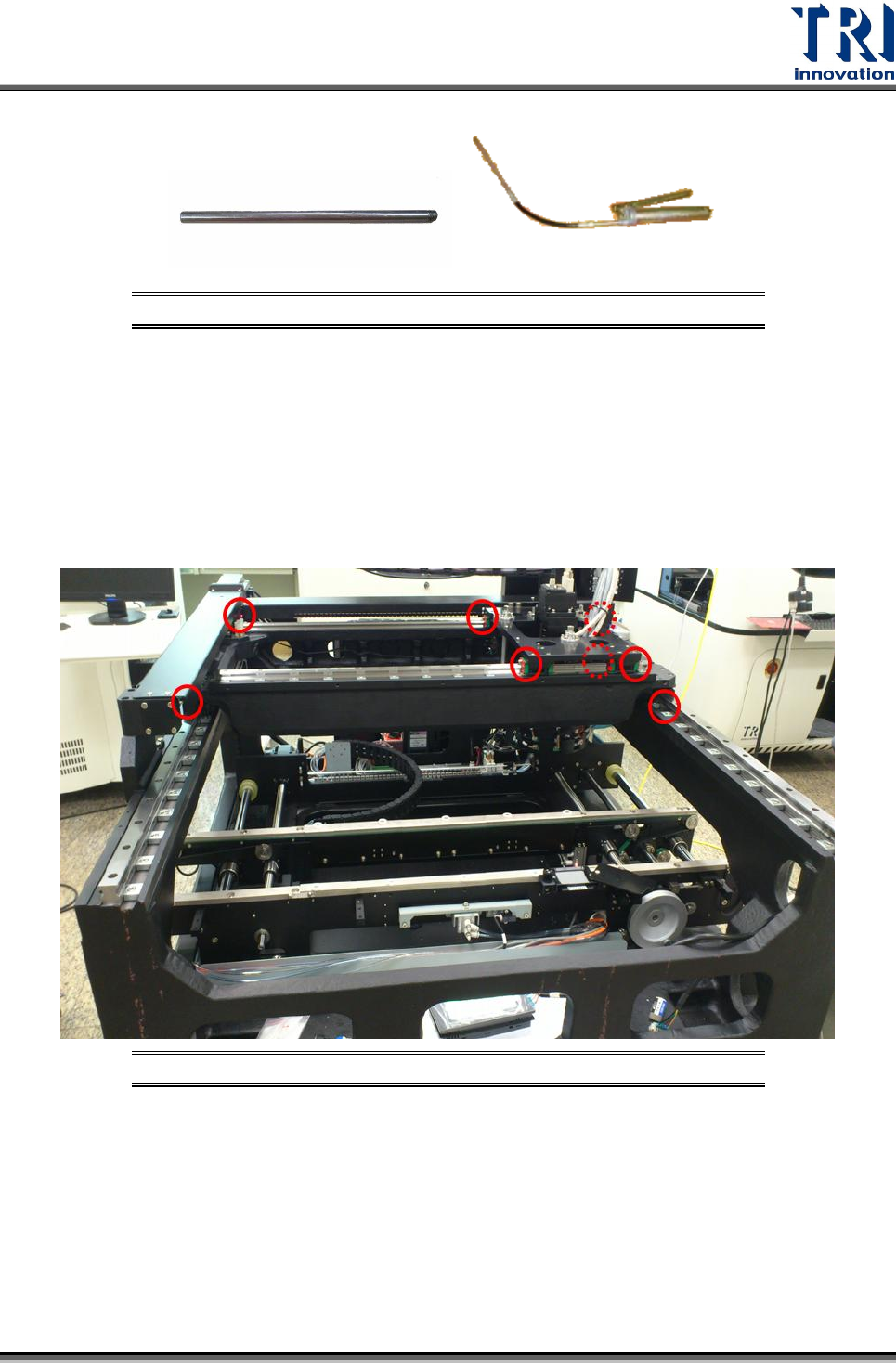

圖 43: 注油孔位置–X 軸及 Y 軸滑塊各有四個注油孔
6.4.3 研磨面保養
用不會殘留棉絮的軟布，塗上一層薄薄的機油或潤滑油，擦拭研磨面，避免生鏽。研
磨面分別位 Y 軸兩側的架高底板的上下兩面。
Test Research Inc.
36 TR7530 User Guide –Maintenance
6.4.4 工具組裝
Step1 工具陳列

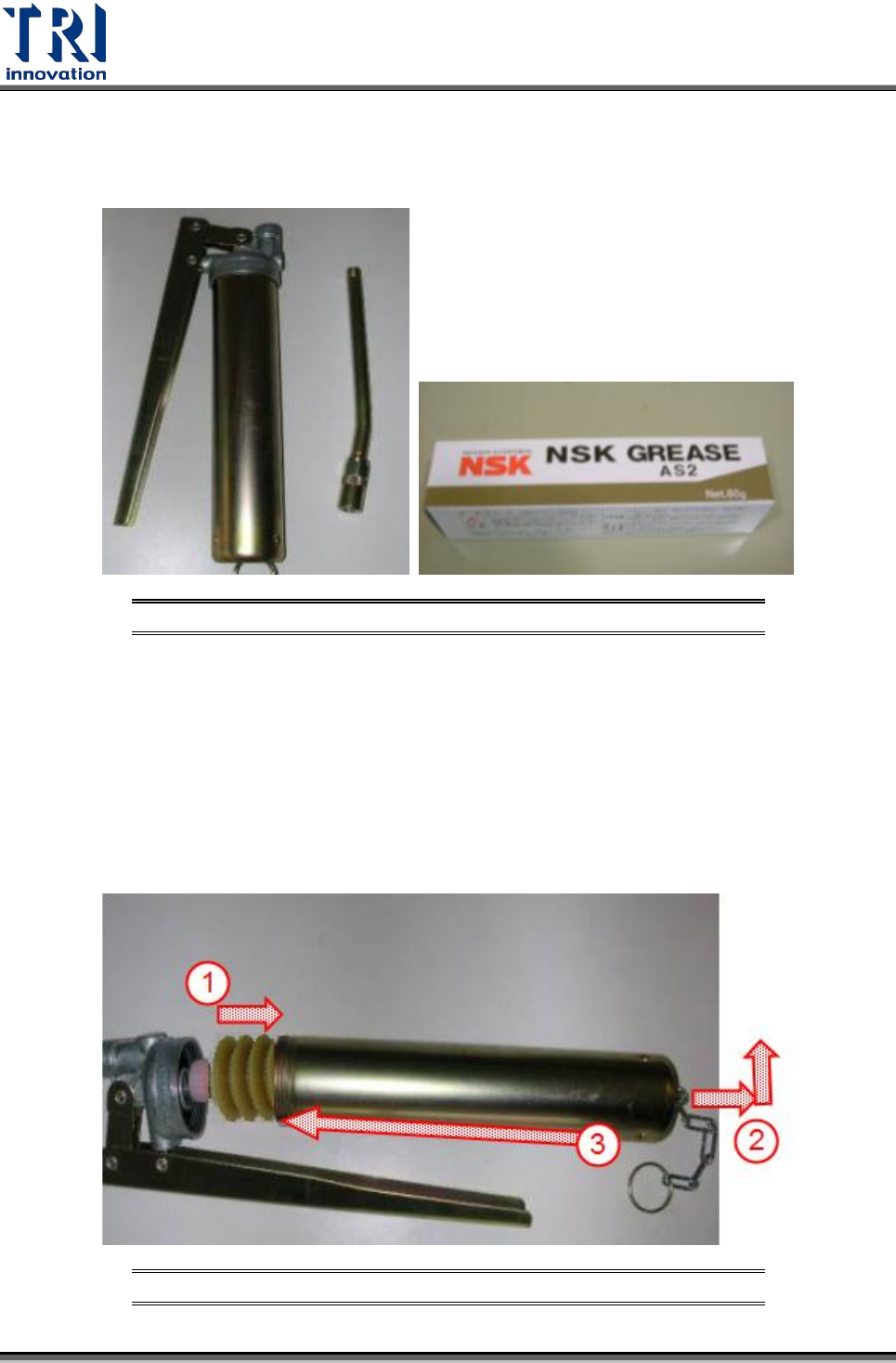

圖 44: 工具組裝—加油槍及保養油
Step2 潤滑油組裝
1) 把保養油軟管放入金屬圓桶中
2) 將鍊子往後拉
3) 將金屬管與注油嘴連接起來
圖 45: 工具組裝步驟
