2.7 顶层带盖 Page 2-22 INTF-C-PEA02-A01-03 3. 安装顶层带盖 。 R 侧 4. 安装好盖 之后，将 部分的螺钉全部紧 固。 拧紧扭矩 40 N cm ( 5 N cm) 拧紧螺钉时，请将各螺钉慢慢拧紧， 以避免发 生盖浮起的现象 。 INTF-193P 3 2 INTF-192P 3 INTF-209P 4
2.7
顶层带盖
INTF-C-PEA02-A01-03 Page 2-21
4.

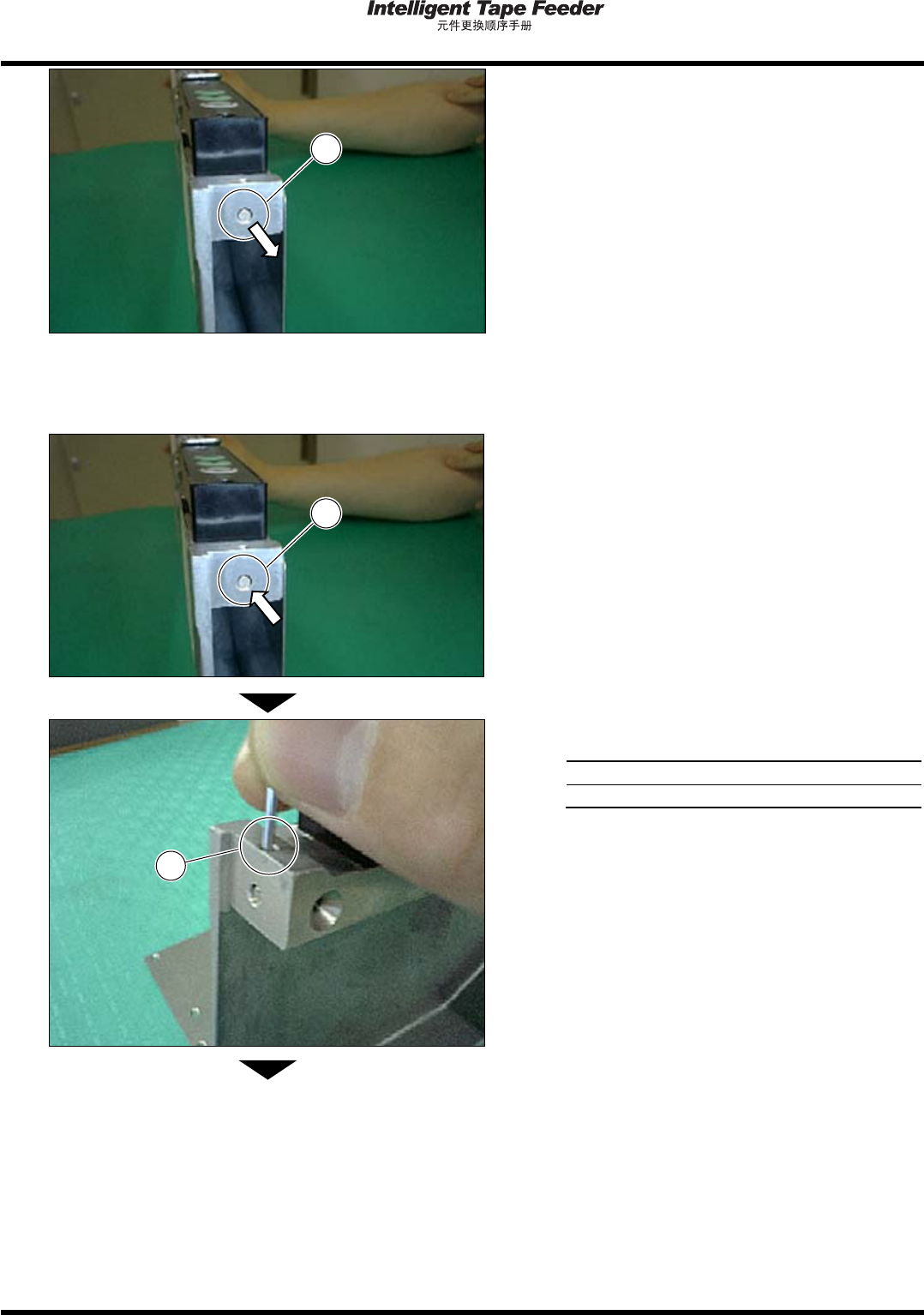

拆卸磁铁
。
安装
1.
安装磁铁
。
2.
用六角扳手紧固磁性固定用定位螺钉
。
拧紧扭矩
40 cN·m (
5 cN·m)
下一页
INTF-197P
1
INTF-198P
1
INTF-195P
2
2.7
顶层带盖
Page 2-22 INTF-C-PEA02-A01-03

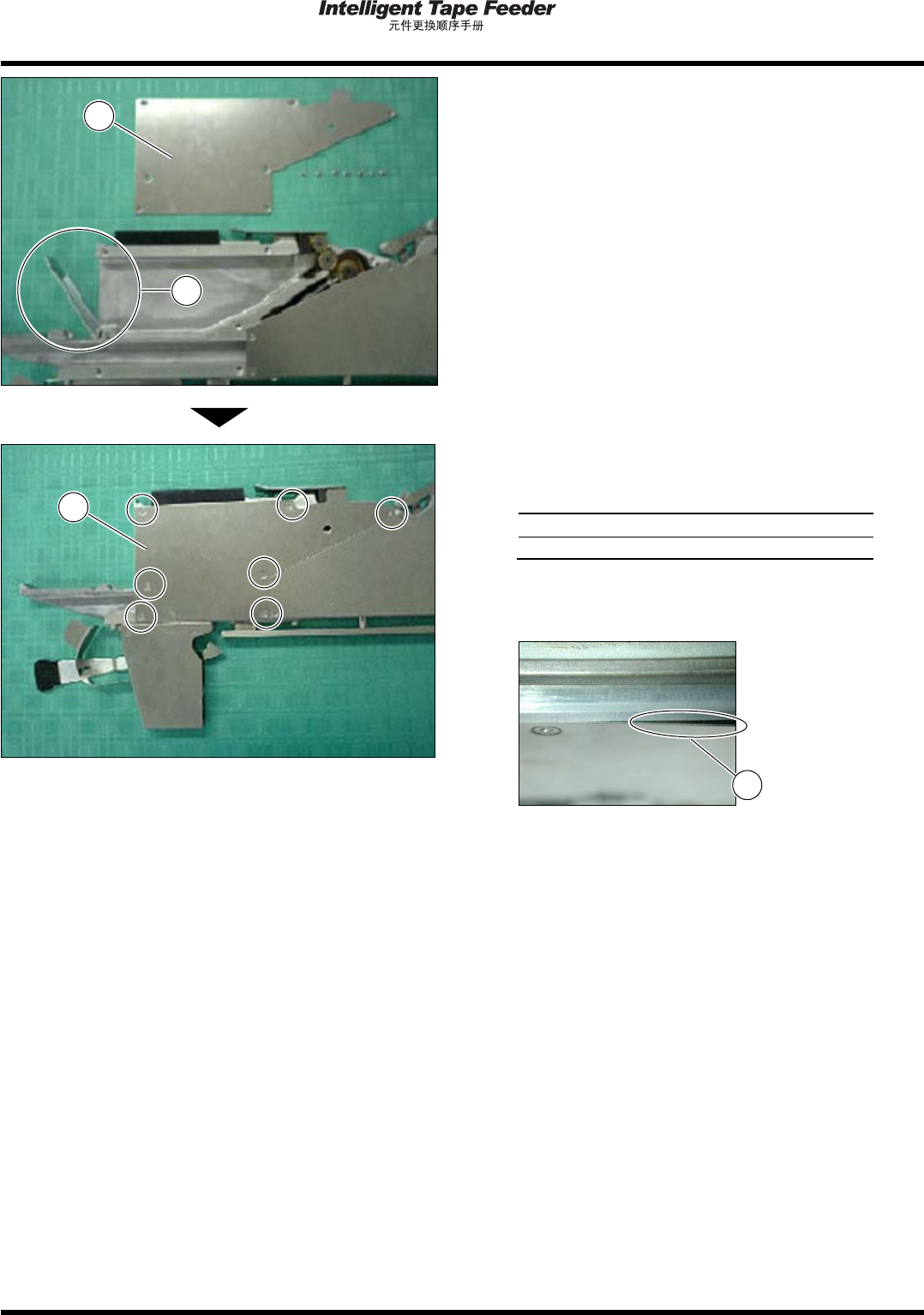

3.
安装顶层带盖
。
R
侧
4.
安装好盖
之后，将
部分的螺钉全部紧
固。
拧紧扭矩
40 Ncm (
5 Ncm)
拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发
生盖浮起的现象
。
INTF-193P
3
2
INTF-192P
3
INTF-209P
4
2.8
上侧齿轮盘
INTF-C-PEA02-A02-03 Page 2-23
2.
2.8
上侧齿轮盘
2.8.1
各宽度编带的元件构成

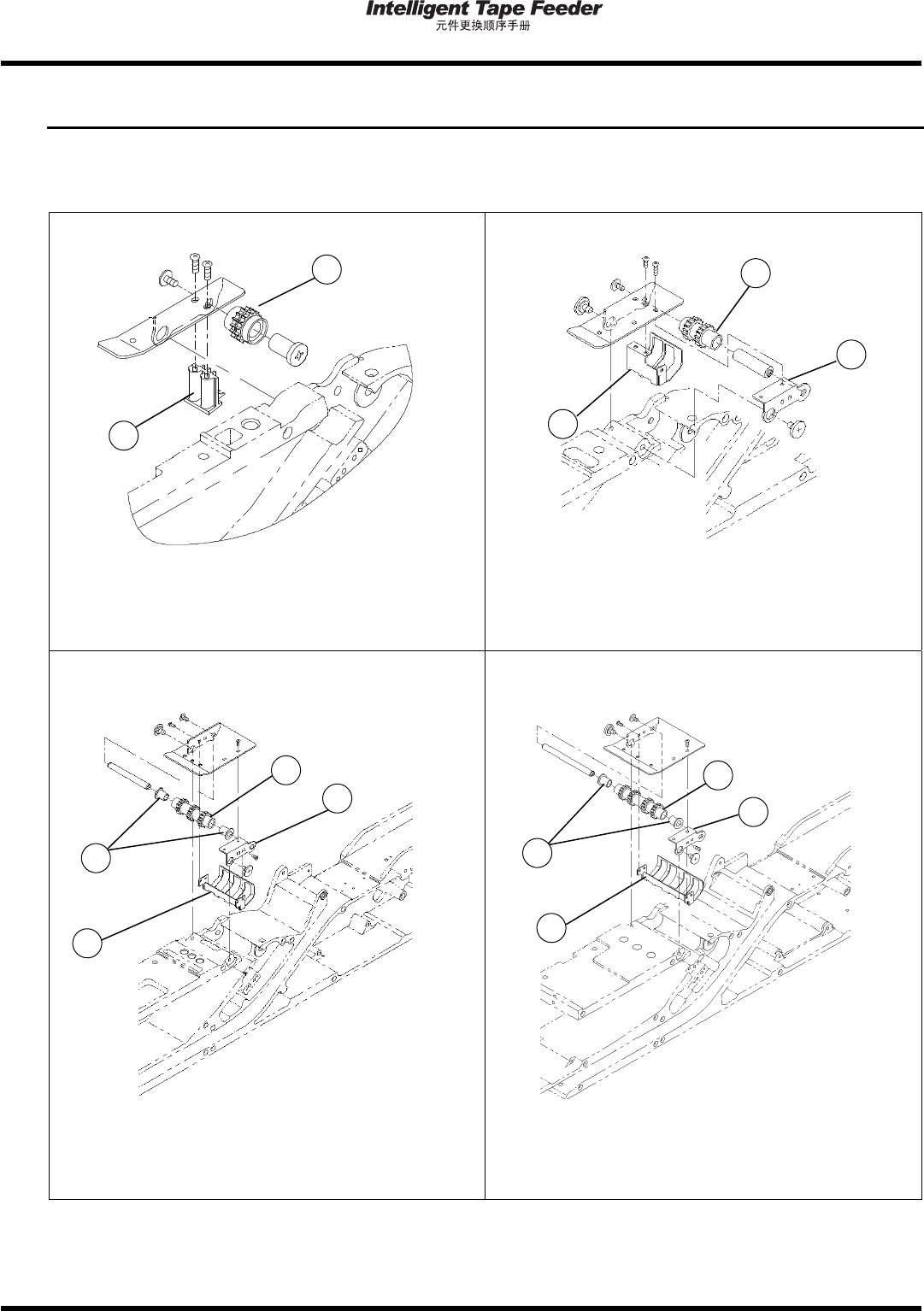

如下所示各编带供料器的元件展开图。
12, 16 mm
24, 32 mm
INTF-103E
INTF-101E
齿轮
齿轮盘
齿轮
齿轮盘
托架
44, 56 mm
72 mm
INTF-099E
INTF-097E
齿轮
齿轮盘
托架
轴衬
齿轮
齿轮盘
托架
轴衬
根据对应宽度，
托架、
轴衬也被组装。
下一页，以
24
、
32 mm
为例，对拆卸、组装顺序进行说明。
关于其它机种，请以此例为参考。
1
2
2
1
3
4
3
2
1
1
2
4
3
