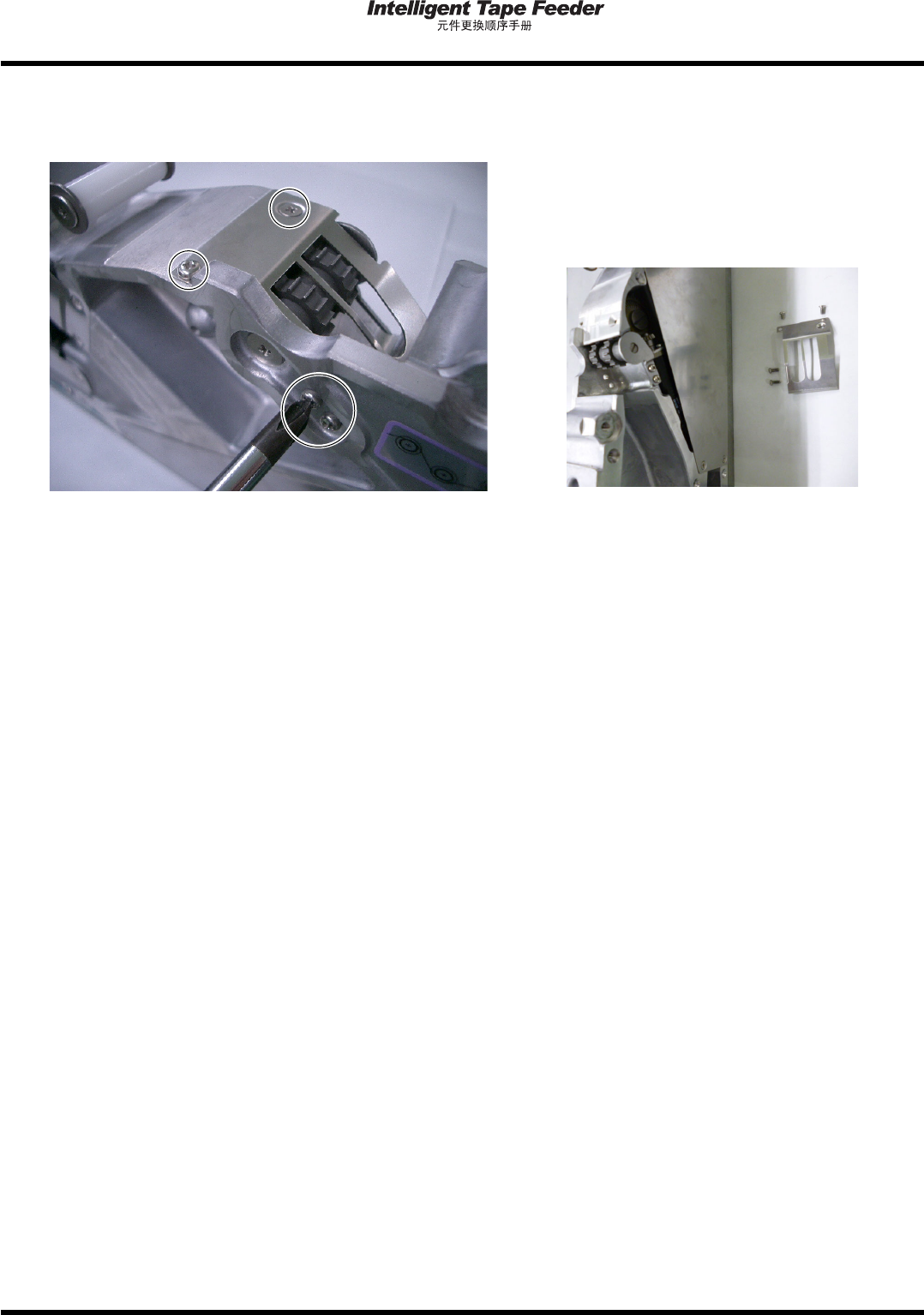

2.11 下侧齿轮盘 Page 2-36 INTF-C-PEA02-A02-03 安装 1. 用十字螺丝刀拧紧齿轮盘固定螺钉 (4 处 ) 。 2. 确认齿轮盘与齿轮槽的位置关系是否正 确。 请确认齿轮盘未接触齿轮槽。 对于 12 mm 、 16 mm 类型， 请用与 8 mm 类型 同样方法进行固定。 下一页
2.11
下侧齿轮盘
INTF-C-PEA02-A02-03 Page 2-35
3.
拆卸导杆和弹簧。
4.
用十字螺丝刀拆卸齿轮盘固定螺钉
(4
处
)
，然后拆卸齿轮盘。

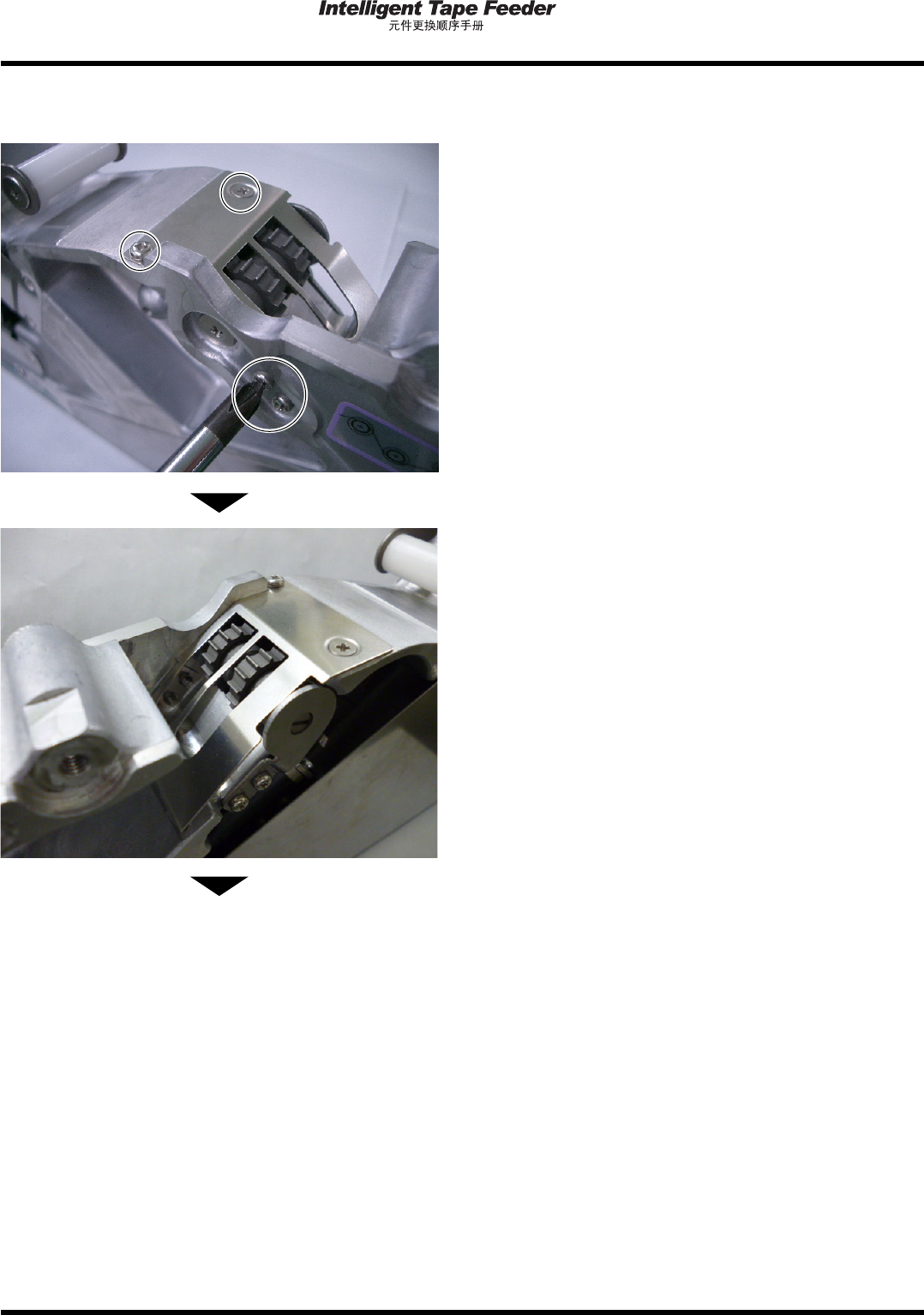

已拆卸齿轮盘的状态
2.11
下侧齿轮盘
Page 2-36 INTF-C-PEA02-A02-03
安装
1.
用十字螺丝刀拧紧齿轮盘固定螺钉
(4
处
)
。
2.
确认齿轮盘与齿轮槽的位置关系是否正
确。
请确认齿轮盘未接触齿轮槽。
对于
12 mm
、
16 mm
类型，请用与
8 mm
类型
同样方法进行固定。
下一页
2.11
下侧齿轮盘
INTF-C-PEA02-A02-03 Page 2-37

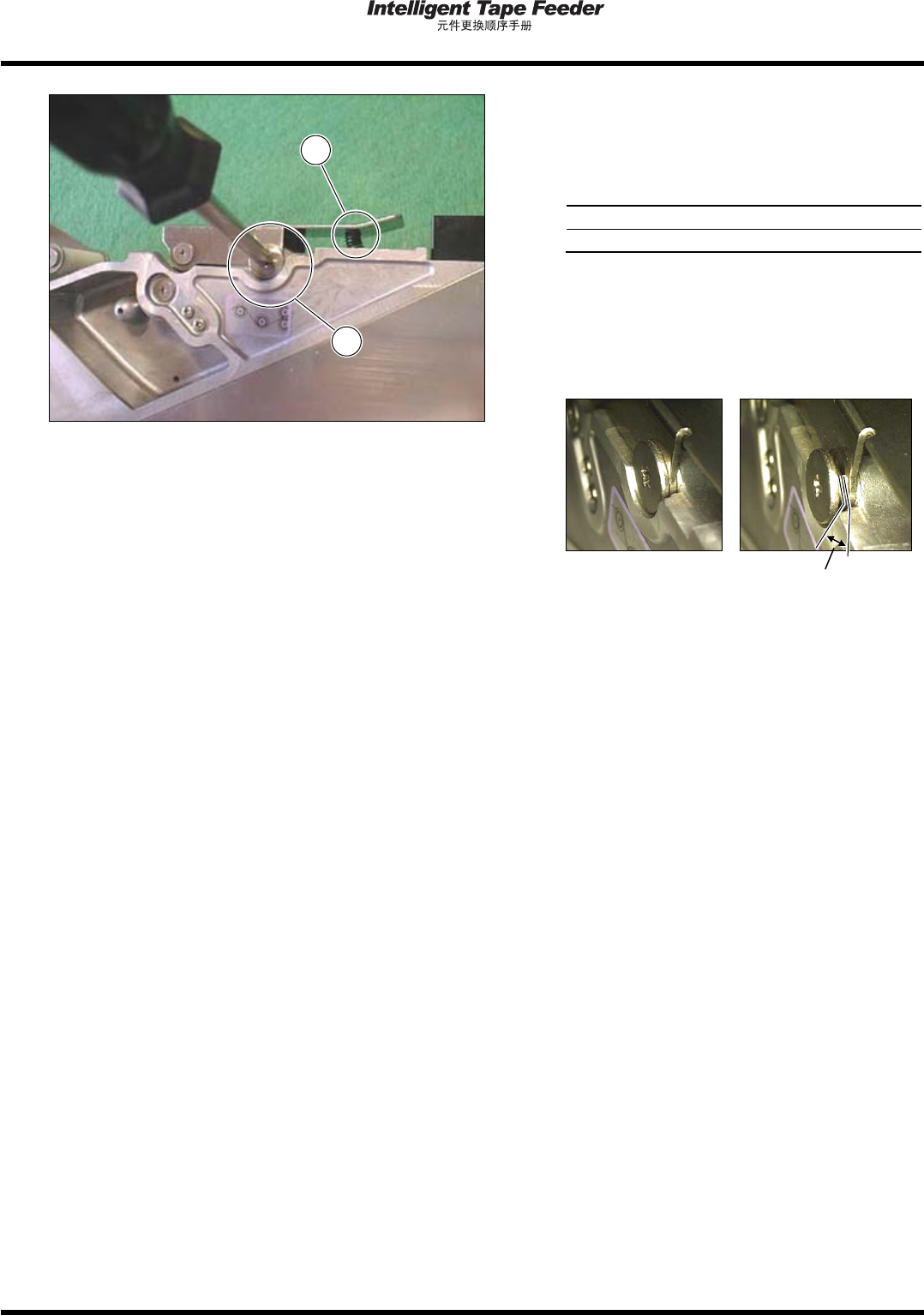

3.
用固定螺钉
暂时拧紧导杆。
4.
安装好弹簧
之后，将固定螺钉正式拧紧。
拧紧扭矩
100 cN·m (
10 cN·m)
L
侧
/R
侧两侧的间隙都要紧固
(
如照片
a)
。
紧固状态如照片
b
时，导杆的动作将会变得不
顺畅。
(
好的例子
) (
不好的例子
)
照片
a
照片
b
INTF-226P
INTF-227P
间隙
INTF-203P
2
1
