2.12 下侧导齿轮 Page 2-40 INTF-C-PEA02-A02-03 安装 1. 更换新齿轮后，在平移面上薄薄地涂敷润 滑脂。 请使用如下润滑脂。 MP 润滑脂 2S ( 型号 : N510006423AA) 2. 在 L 侧用十字螺丝刀， 在 R 侧用一字螺丝 刀拆卸齿轮固定螺钉。 螺钉是紧固在一起的。 3. 安装齿轮和 R 侧的齿轮压紧盖， 然后用固 定螺钉 (2 处 ) 进行固定。 将齿轮槽的较宽一侧置…
2.12
下侧导齿轮
INTF-C-PEA02-A02-03 Page 2-39

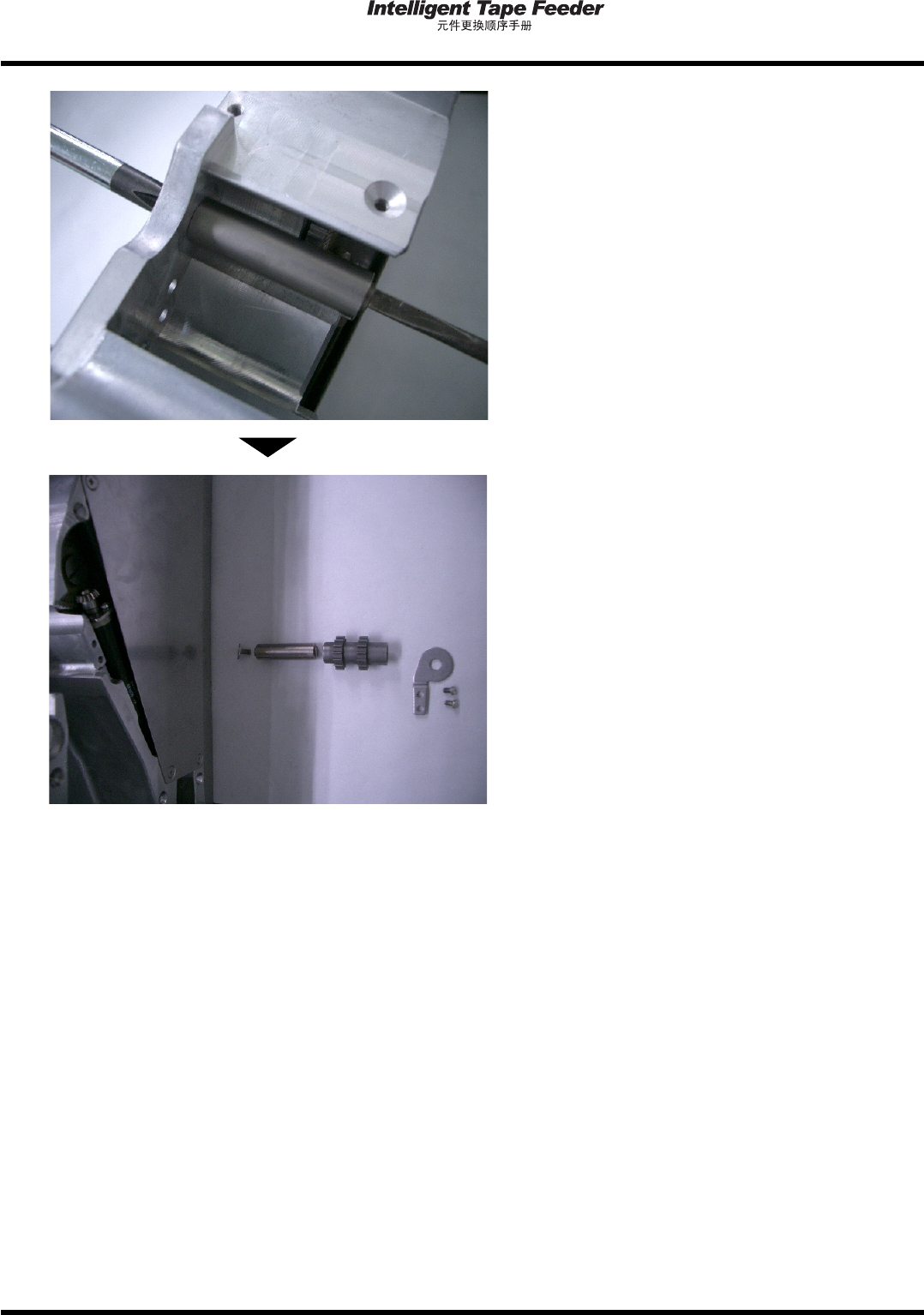

3.
拆卸齿轮后，在
L
侧用十字螺丝刀，并在
R
侧用一字螺丝刀，拆卸齿轮固定螺钉。
螺钉是紧固在一起的。
4.
拆卸齿轮固定螺钉。
2.12
下侧导齿轮
Page 2-40 INTF-C-PEA02-A02-03
安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
请使用如下润滑脂。
MP
润滑脂
2S
(
型号
: N510006423AA)
2.
在
L
侧用十字螺丝刀，在
R
侧用一字螺丝
刀拆卸齿轮固定螺钉。
螺钉是紧固在一起的。
3.
安装齿轮和
R
侧的齿轮压紧盖，然后用固
定螺钉
(2
处
)
进行固定。
将齿轮槽的较宽一侧置于
R
侧。
下一页
平移面
2.12
下侧导齿轮
INTF-C-PEA02-A02-03 Page 2-41

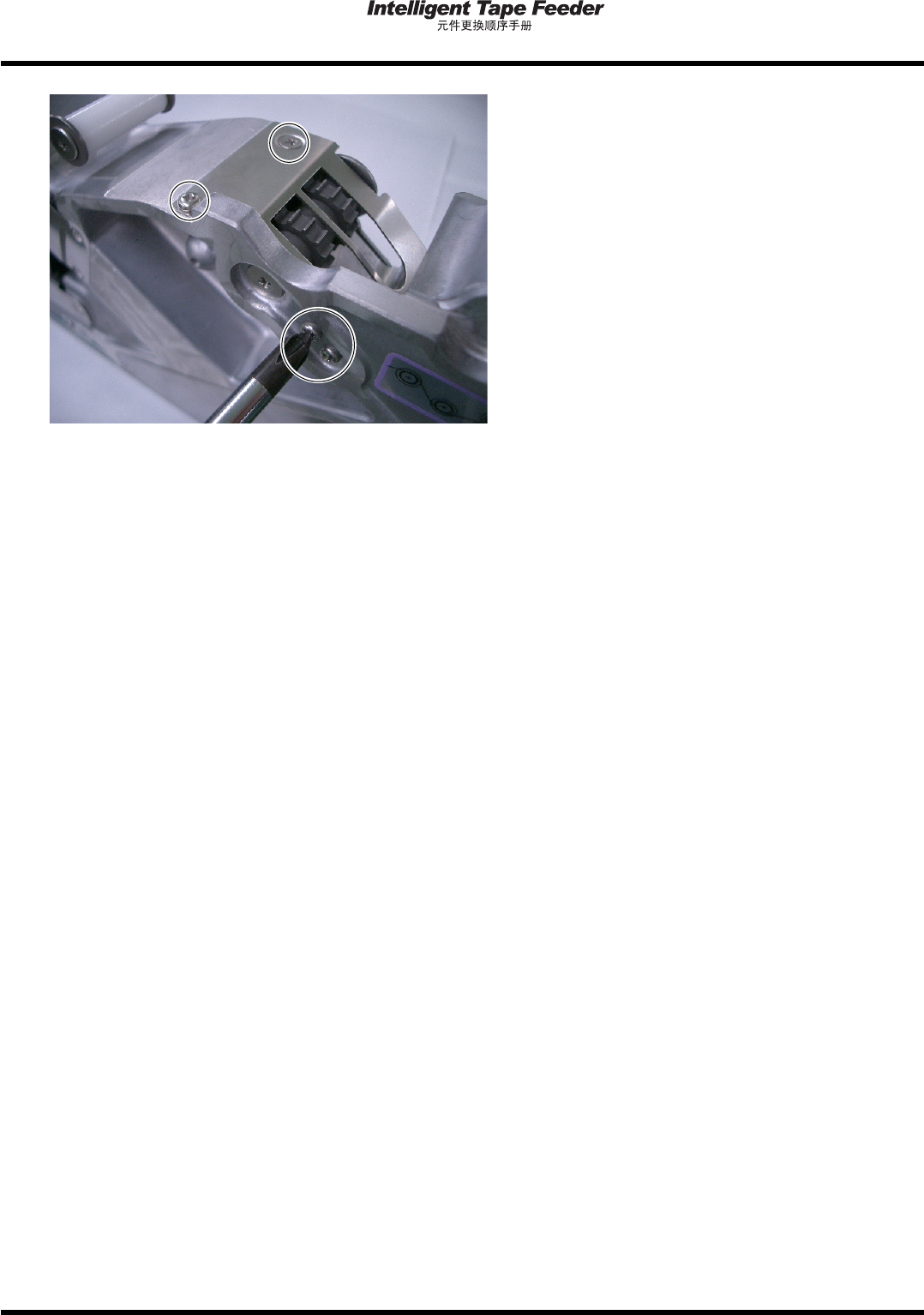

4.
用十字螺丝刀安装齿轮盘固定螺钉
(4
处
)
。
