2.13 接头检测传感器编带导轨 Page 2-42 INTF-C-PEA02-A02-03 2.13 接头检测传感器编带导轨 使用工具 十字螺丝刀 ( 位号码 1)  拆卸 1. 拆卸螺钉  (2 处 ) 。 2. 拆卸接头检测传感器编带导轨。 INTF-205P 1 INTF-089E

100%1 / 154
2.12
下侧导齿轮
INTF-C-PEA02-A02-03 Page 2-41
4.
用十字螺丝刀安装齿轮盘固定螺钉
(4
处
)
。

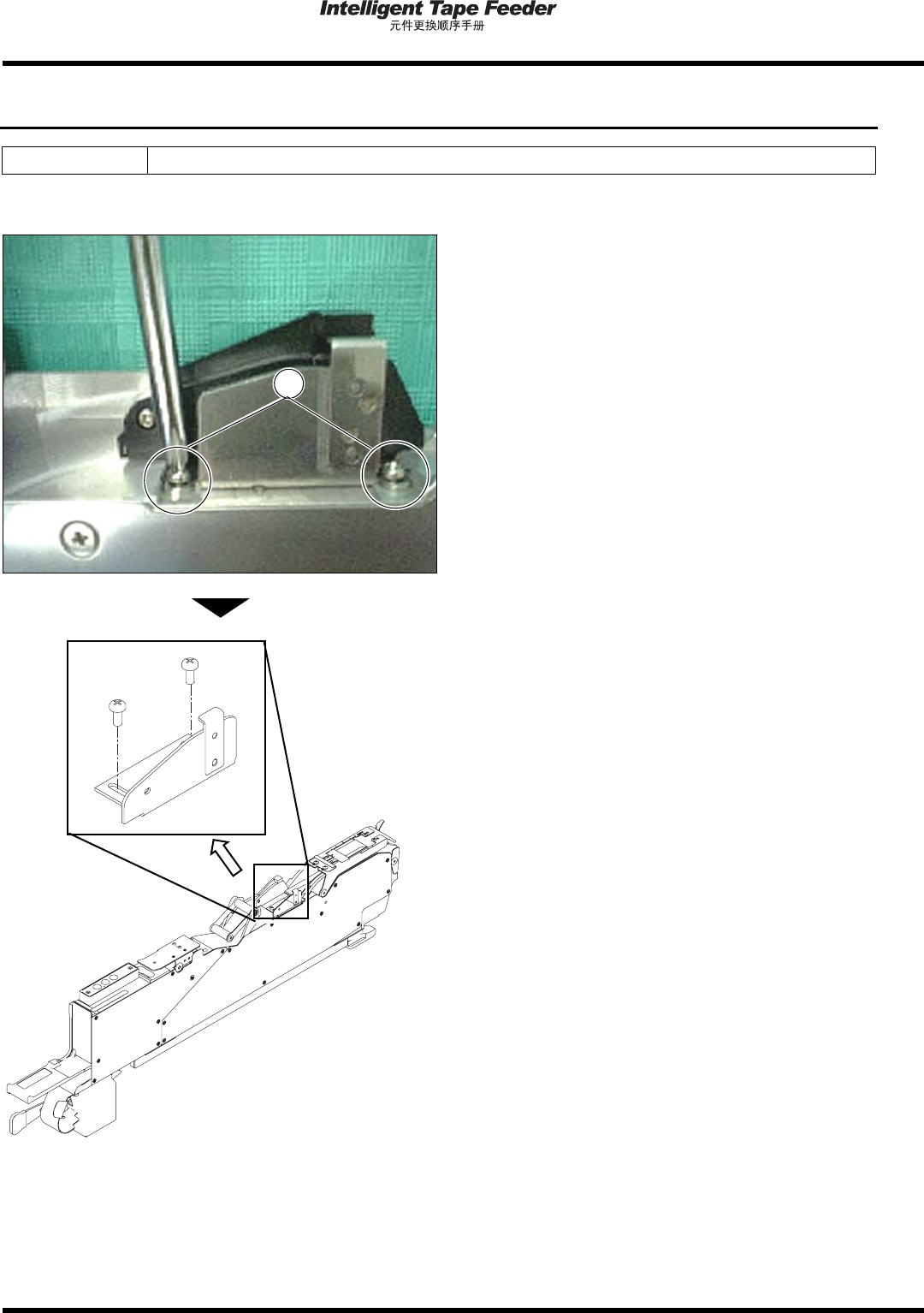

2.13
接头检测传感器编带导轨
Page 2-42 INTF-C-PEA02-A02-03
2.13
接头检测传感器编带导轨
使用工具
十字螺丝刀
(
位号码
1)
拆卸
1.
拆卸螺钉
(2
处
)
。
2.
拆卸接头检测传感器编带导轨。
INTF-205P
1
INTF-089E
2.13
接头检测传感器编带导轨
INTF-C-PEA02-A02-03 Page 2-43
安装
1.
安装接头检测传感器编带导轨。
请使导轨配合编带的宽度，并固定。
2.
固定螺钉
(2
处
)
。
拧紧扭矩
40 cN·m (
5 cN·m)
INTF-205P
1
INTF-089E
