2.14 顶层带导入伞齿轮 Page 2-44 INTF-C-PEA02-A03-03 2. 2.14 顶层带导入伞齿轮 使用工具 十字螺丝刀 ( 位号码 1) 、一字螺丝刀 1 把 、 六角扳手 (2.5 mm) 要求 本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。 拆卸 1. 将 R 侧的 部分的螺钉全部拆卸后， 拆卸 盖。 (17 处 ) 在安装时使用拆卸来的螺钉。 请注意保管，切勿丢失。 2. 拆卸顶…
2.13
接头检测传感器编带导轨
INTF-C-PEA02-A02-03 Page 2-43

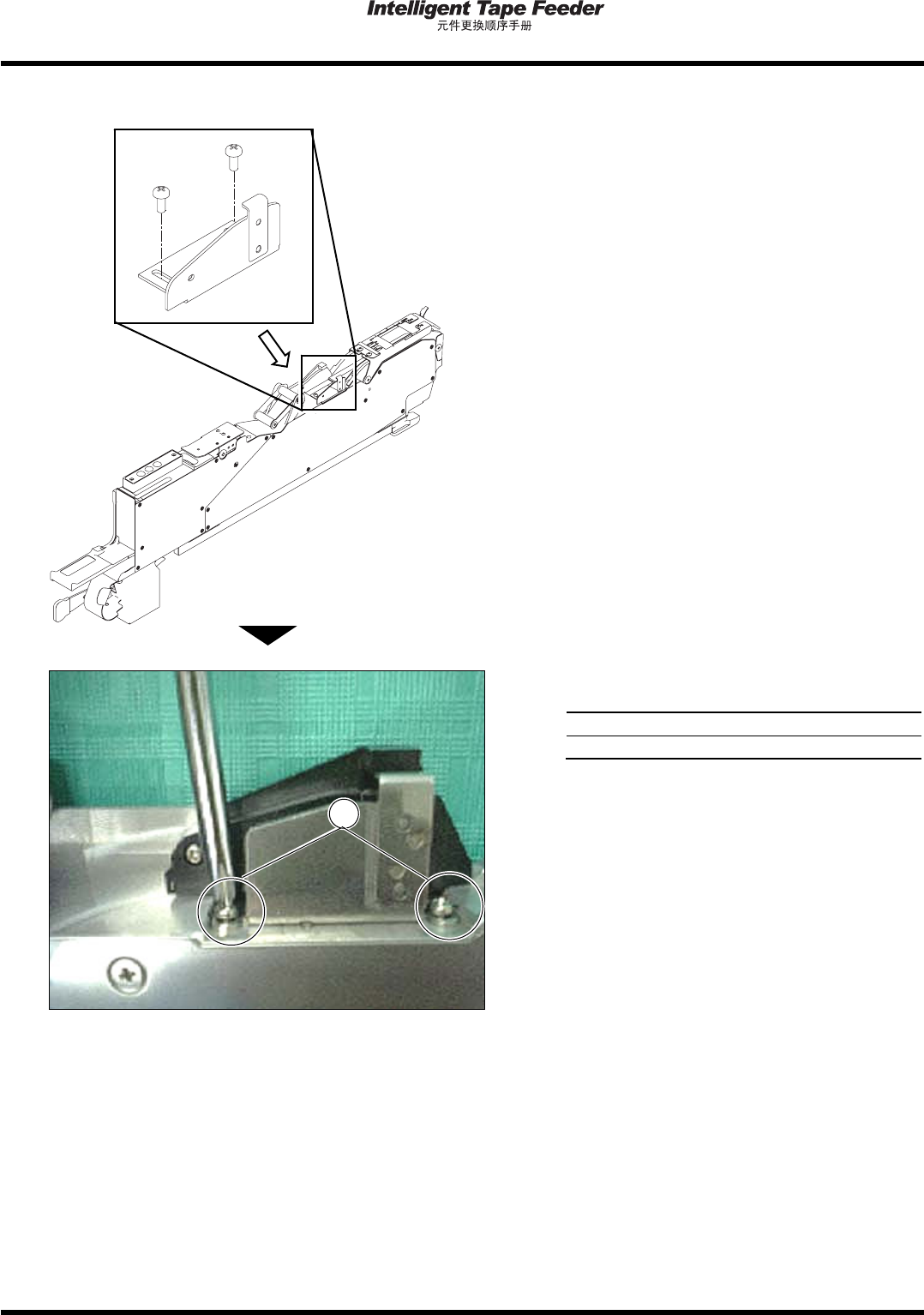

安装
1.
安装接头检测传感器编带导轨。
请使导轨配合编带的宽度，并固定。
2.
固定螺钉
(2
处
)
。
拧紧扭矩
40 cN·m (
5 cN·m)
INTF-205P
1
INTF-089E
2.14
顶层带导入伞齿轮
Page 2-44 INTF-C-PEA02-A03-03
2.
2.14
顶层带导入伞齿轮
使用工具
十字螺丝刀
(
位号码
1)
、一字螺丝刀
1
把、六角扳手
(2.5 mm)
要求
本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。

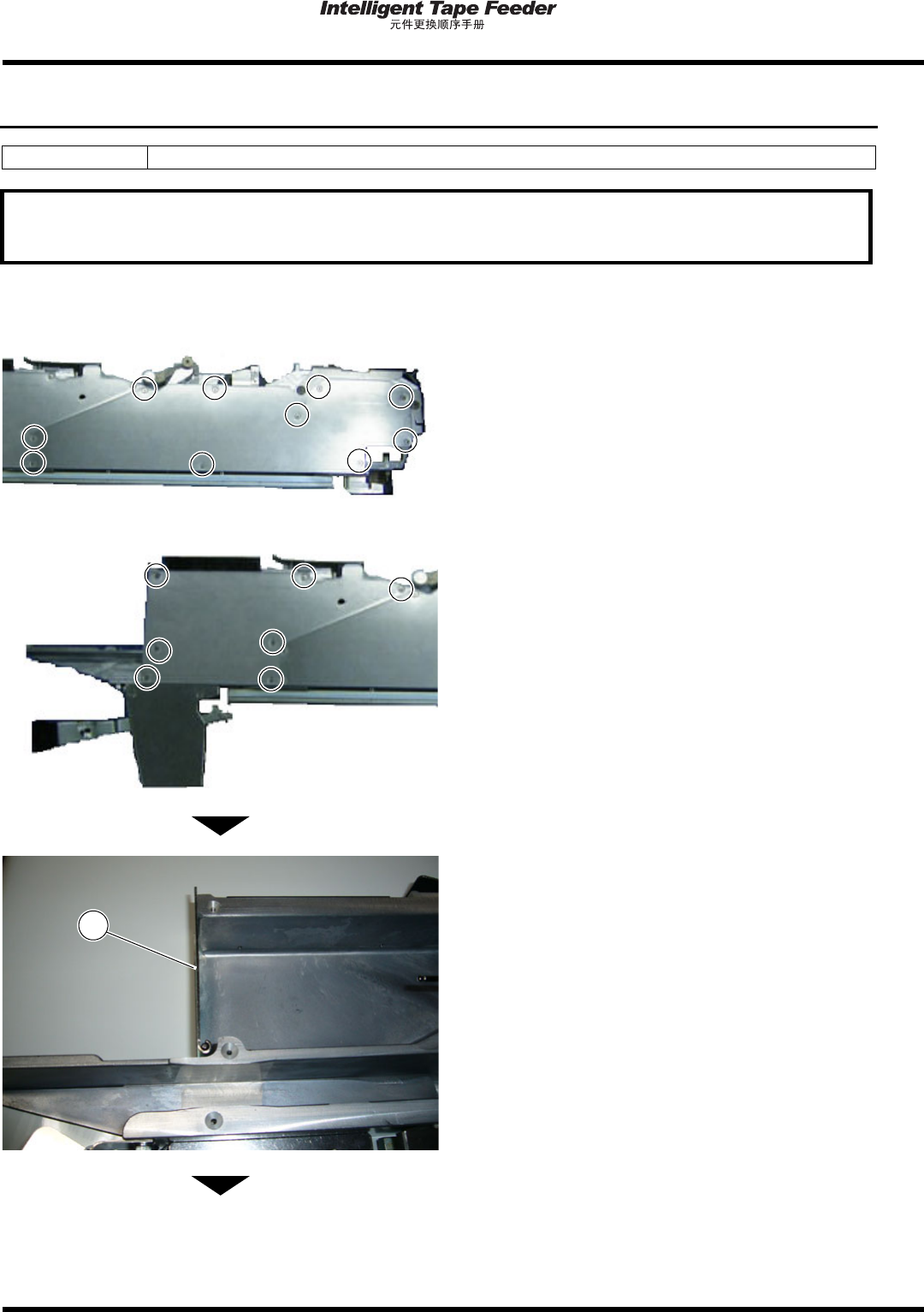

拆卸
1.
将
R
侧的
部分的螺钉全部拆卸后，拆卸
盖。
(17
处
)
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
2.
拆卸顶层带的盖
。
下一页
R
侧
(
前
)
R
侧
(
后
)
1
2.14
顶层带导入伞齿轮
INTF-C-PEA02-A03-03 Page 2-45

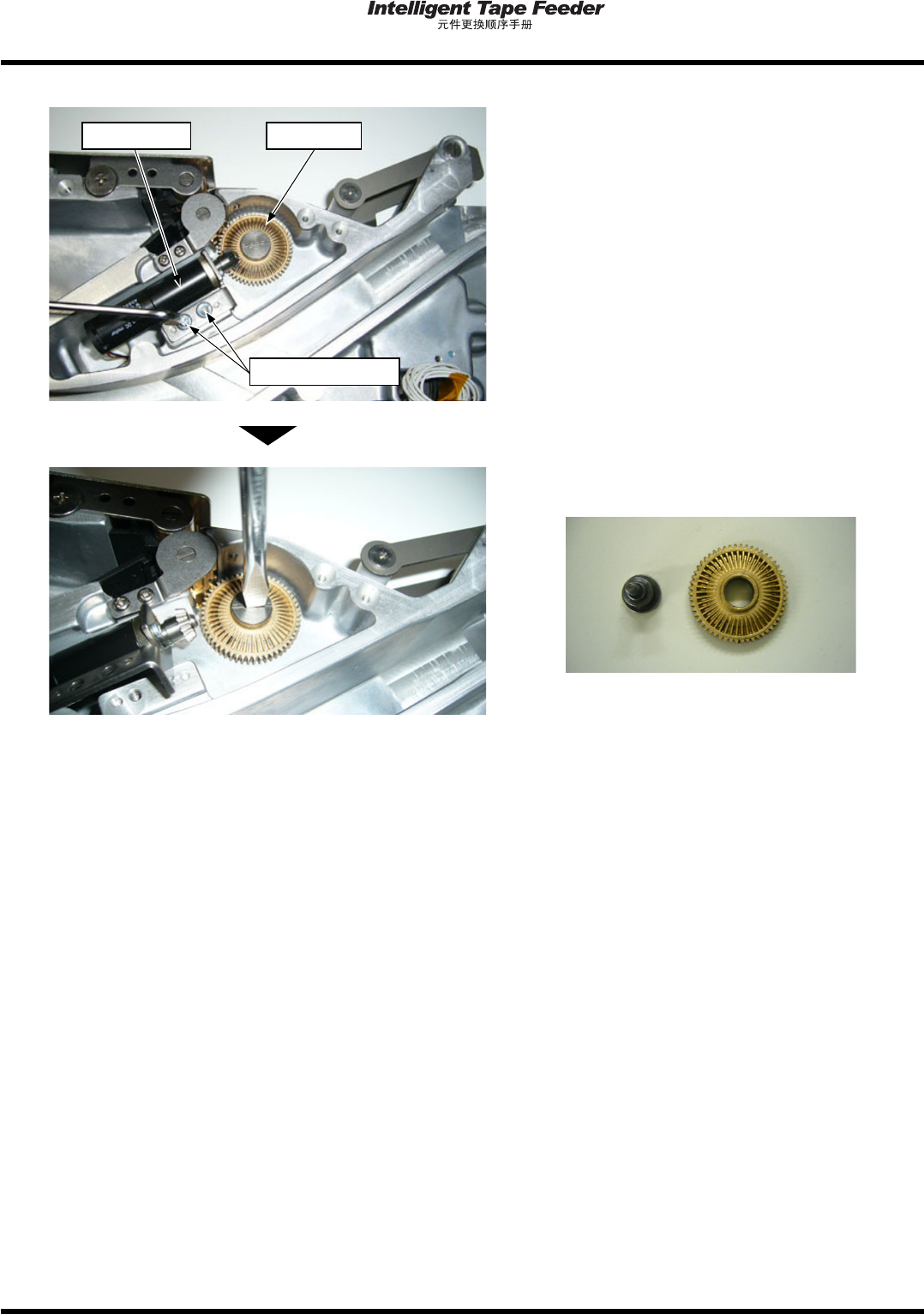

3.
拆卸
R
侧导入电机的固定螺栓，将齿轮移
动到可拆卸的地方。
M3
6: 2
个
4.
用一字螺丝刀转螺钉拆卸齿轮。
电机
齿轮
固定螺栓
R
侧
