2.15 顶层带导入电机 INTF-C-PEA02-A03-03 Page 2-57 13. 将顶层带盖 插到 R 侧的销上。 14. 安装好 R 侧的盖后， 将 部分的螺钉全部 紧固。 (17 处 ) 安装步骤 1) 安装 R 侧盖 ( 前 ) 。 2) 安装 R 侧盖 ( 后 ) 。 3) 将 R 侧盖 ( 前 ) 用 10 根螺钉暂时固定后， 按 照编号顺序拧紧。 4) 将 R 侧盖 ( 后 ) 用 7 根螺钉暂时固定后，…
2.15
顶层带导入电机
Page 2-56 INTF-C-PEA02-A03-03
9.
将连接器插到基板上
(CN1: S/LM)
。
在作业时应采取静电对策。另外，请将连接器
确实插到底。
10.
电机线不要穿过基板上面，而从左上面穿
到左侧面，向电机侧轻拉。
11.
将剩余的配线卷起来，用聚酰亚胺胶带固
定，并配置在白色配线的下面。
12.
确认配线是否有浮起，并用聚酰亚胺胶带
是否确实固定住。
聚酰亚胺胶带的固定不够牢固时，请重新固定。
(
使用
2
条
)
用聚酰亚胺胶带固定配线时，请注意不要使配线
松动、松弛。
下一页
电机线
聚酰亚胺胶带
2.15
顶层带导入电机
INTF-C-PEA02-A03-03 Page 2-57
13.
将顶层带盖
插到
R
侧的销上。
14.
安装好
R
侧的盖后，将
部分的螺钉全部
紧固。
(17
处
)
安装步骤
1)
安装
R
侧盖
(
前
)
。
2)
安装
R
侧盖
(
后
)
。
3)
将
R
侧盖
(
前
)
用
10
根螺钉暂时固定后，按
照编号顺序拧紧。
4)
将
R
侧盖
(
后
)
用
7
根螺钉暂时固定后，按
照编号顺序拧紧。
5)
确认盖没有浮起。
拧紧扭矩
40 cN·m (
5 cN·m)
下一页
R
侧
(
前
)
4
5
6
2
9
10
1
7
8
3
R
侧
(
后
)
1
5
2
4
7
3
6
1
1
2.15
顶层带导入电机
Page 2-58 INTF-C-PEA02-A03-03

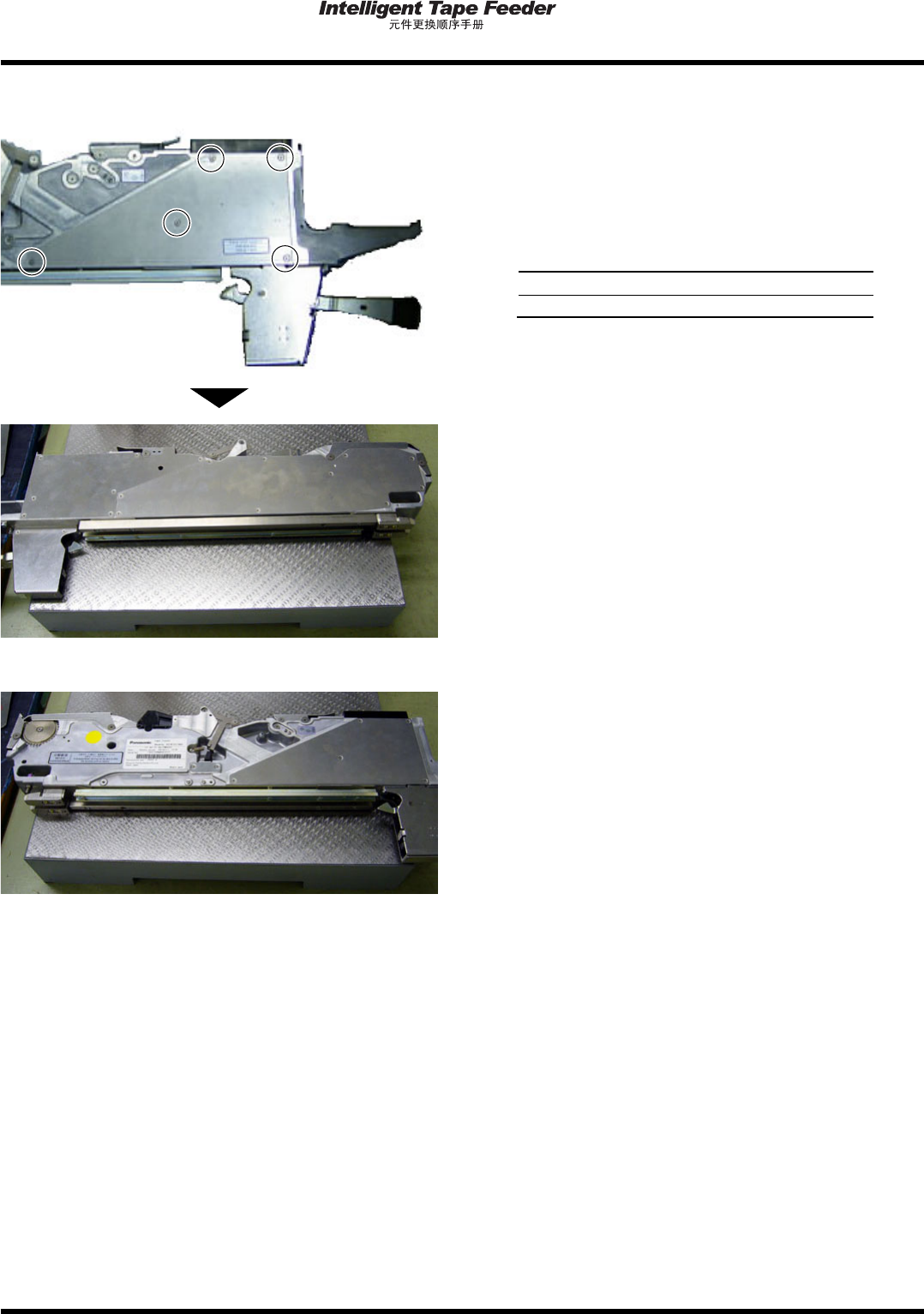

15.
安装好
L
侧的盖后，将
部分的螺钉全部
紧固。
(5
处
)
安装步骤
1)
安装
L
侧盖。
2)
用
5
根螺钉暂时固定后，按照编号顺序拧紧。
3)
确认盖没有浮起。
拧紧扭矩
40 cN·m (
5 cN·m)
16.
放置在平台上，确认没有盖隆起的现象。
没有平台时，请利用直尺等确认。
若有隆起，作为原因可考虑到配线的卡住。
2
4
1
3
5
L
侧
L
侧的检查
R
侧
(
前、后
)
的检查
